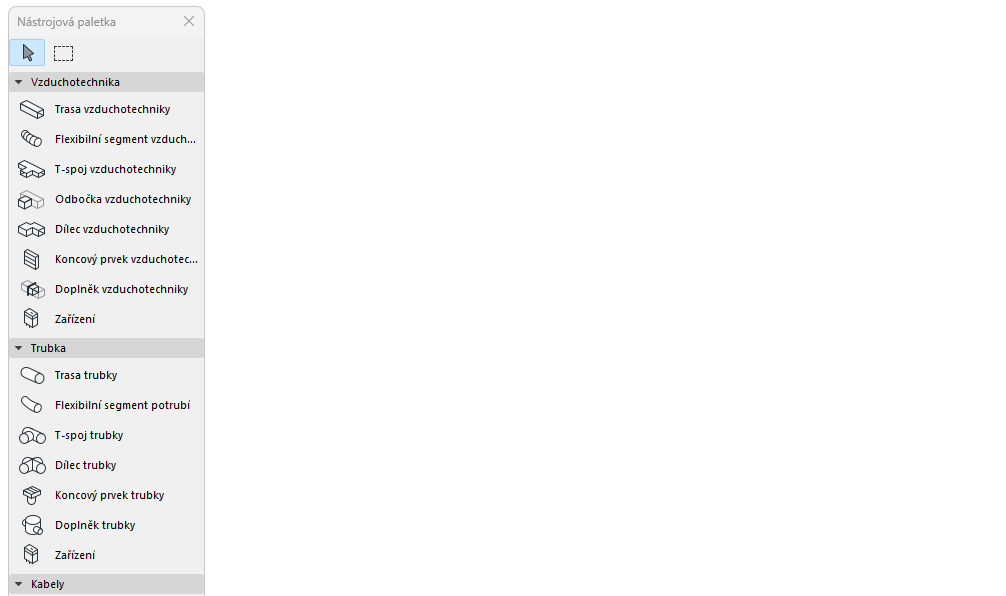

1.V nástrojové paletce aktivujte nástroj Trasa: Trasa vzduchotechniky, kabelových žlabů nebo trubek.
2.Referenční čára je ve výchozím nastavení ve středu trasy. Zadejte odsazení nebo upravte lokaci osy v nastavení podle potřeby. (viz také Úprava segmentu - zarovnání a odsazení)
Poznámka: Zobrazení referenční čáry ve 2D zobrazení: zapněte referenční čáry TZB na stránce Zobrazení > Volby zobrazení na obrazovce.
3.V okně Půdorys, Řez nebo 3D: Navazujícími kliknutími definujte segmenty a uzly trasy.
•Každé kliknutí reprezentuje uzel, který spojuje sousední segmenty.
•Pomocí klávesy Backspace zrušíte poslední zadaný segment
4.Chcete-li trasu dokončit, klikněte podruhé na konci posledního úseku.
Výsledkem je jediný prvek trasy.
V každém uzlu se automaticky generují kolena a redukce.
Poznámka: Při ukončování prvku trasy na rozbočce, příslušenství nebo zařízení, upravte pomocí kláves se šipkami nahoru a dolů alternativní cesty pro připojení trasy. (Viz Umístění výustku, doplňku nebo zařízení)

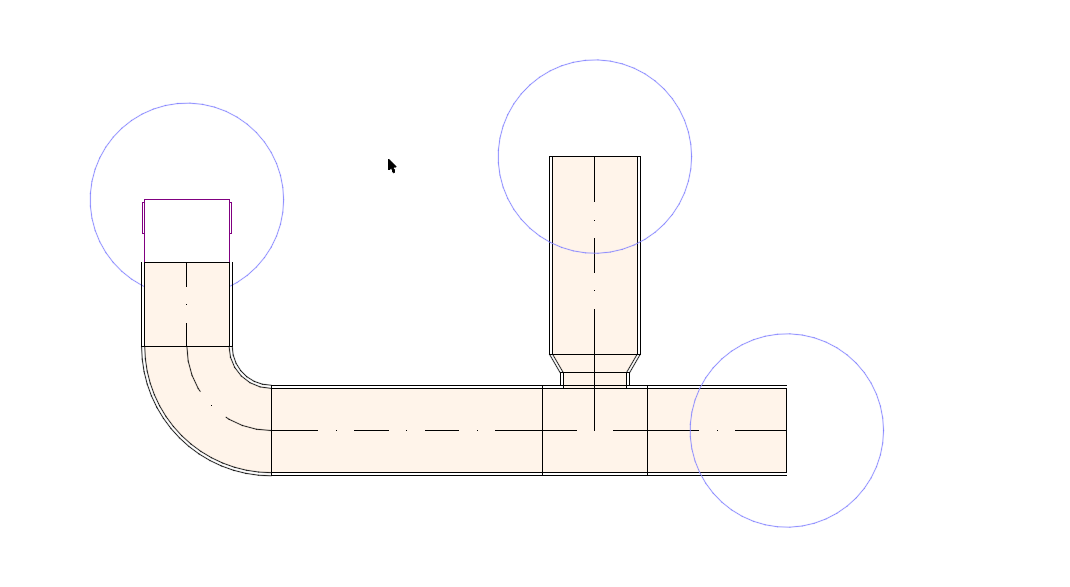

Zobrazit otevřená připojení a konce
Chcete-li zobrazit otevřené konce a otevřené připojení ve 2D zobrazení, zapněte možnost Neuzavřená TZB napojení na stránce Zobrazení > Volby zobrazení.

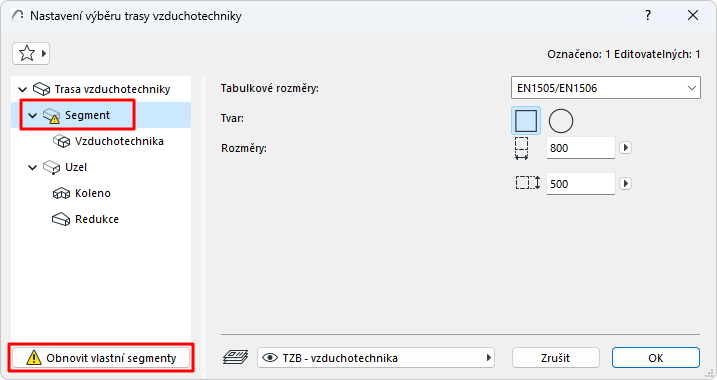

Při kreslení prvku trasy můžete pomocí Informátoru měnit průřez.
Protože jste změnili výchozí hodnotu parametru segmentu, zobrazí se v okně nastavení jako "vlastní".
Přidání odbočky k prvku trasy

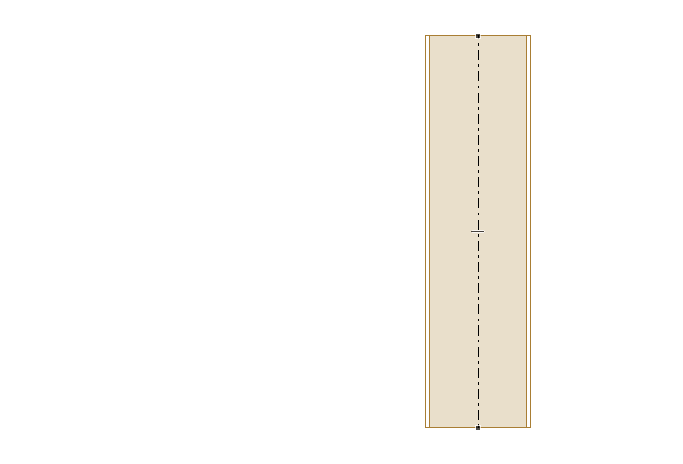

Odbočka se vytvoří, když se potrubí připojí na stranu jiného potrubí. Odbočka se vygeneruje automaticky a původní trasa se rozdělí na více tras.
Prvek celé větve nelze umístit ručně.
Přidat odbočku

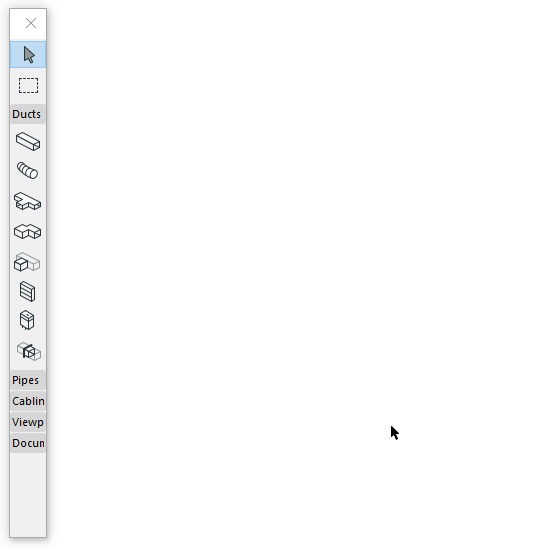

Pomocí nástroje odbočky umístěte prvek odbočky a poté k němu připojte potrubí. Automaticky se vytvoří přechodový prvek.
Sloučení tras
Trasy se sloučí, pokud:
•Koncový uzel jednoho prvku trasy je připojen ke koncovému uzlu jiného prvku trasy
•Větev je odstraněna (zbývající trasy budou sloučeny dohromady)
•Koncový uzel větve je přesunut, čímž se původní větev odpojí
Trasa je vložená pomocí kouzelné hůlky

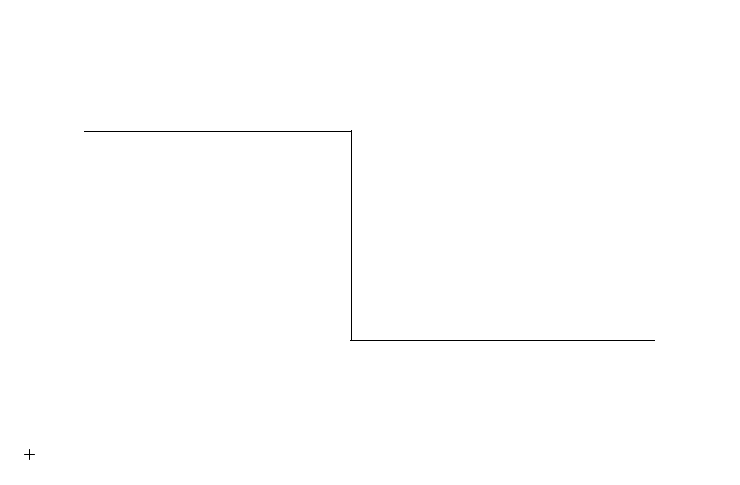

Na podkladu stávající lomené čáry nebo polygonu můžete trasu vytvořit pomocí kouzelné hůlky.
1.Nakreslete čáru nebo lomenou čáru.
2.Vyberte TZB nástroj (vzduchotechnika, trubka nebo kabelový žlab).
3.Mezerníkem aktivujte kouzelnou hůlku a klikněte na libovolnou lomenou čáru nebo polygon.
Flexibilní potrubí a flexibilní segmenty potrubní
Pomocí těchto nástrojů snadno vytvoříte flexibilní geometrii pomocí vstupu typu křivky. Kliknutím na bod napojení stávajícího prvku trasy jej připojíte, dvojklikem ukončíte zadávání.
Flexibilní potrubí nebo trubka nepřidává na koncích přechody a spoje s různými rozměry je třeba řešit v trase TZB.
Viz také Grafická úprava trasy.
