Úprava průměru segmentu - s plovoucí paletkou

Změňte průměr segmentu trasy (vzduchotechniky, potrubí nebo kabelového nosiče).

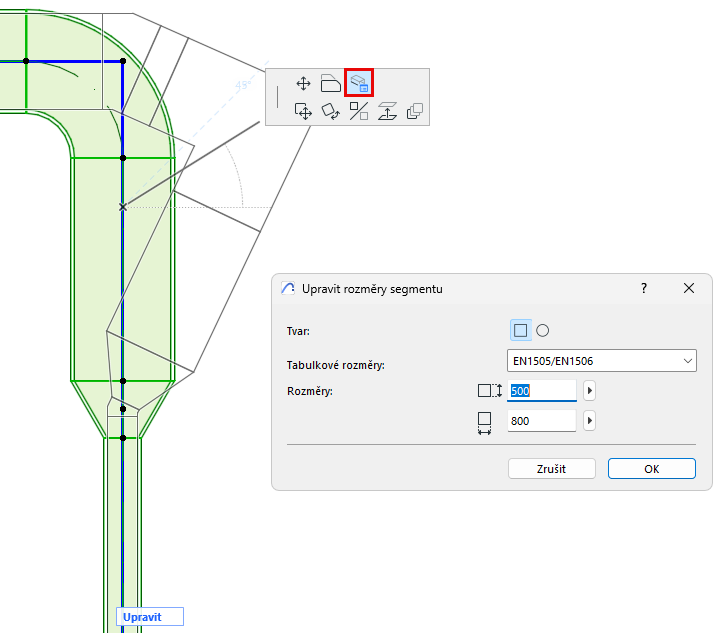

1.Vyberte trasu

2.Klikněte na referenční čáru segmentu, který chcete upravit

3.Na plovoucí paletce vyberte možnost Upravit rozměry segmentu.

4.V dialogovém okně můžete upravit tvar segmentu (pouze u vzduchotechniky); tabulkové rozměry: upravit rozměry segmentu

5.Kliknutím na tlačítko OK aktualizujte segment v modelu.

Dostupné rozměry se vztahují k vybrané tabulce rozměrů (definované ve Volby > Předvolby projektu > Specifikace trasy)
