Detailní úroveň symbolů dveří a oken

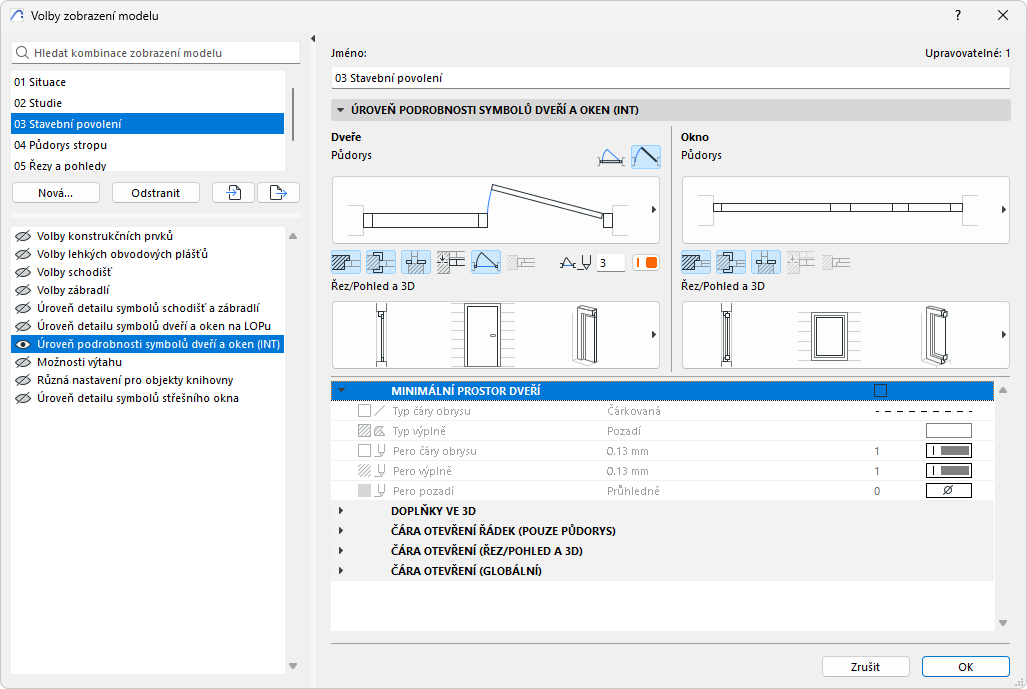

Chcete-li získat přístup k tomuto panelu, vyberte příkazy Dokument > Zobrazení modelu> Volby zobrazení modelu.

Obsah tohoto panelu závisí na knihovnách, které máte načtené. (

Zvolte úrovně podrobností pro zobrazení dveří a oken v půdorysu a v řezu/pohledu a ve 3D:

Minimální prostor dveří

Zaškrtnutím tohoto políčka zobrazíte minimální prostor dveří na půdorysu pomocí obrysu a výplně. V této volbě nastavte typ a pero čar obrysu a typ, pero a pozadí výplně.

Obrys a výplň minimálního prostoru je zobrazena u dveří a objektů, které mají nastavený minimální prostor. Parametry minimálních rozměrů můžete u dveří nastavit na záložce Minimální prostor v okně nastavení dveří (panel Vlastní nastavení).

Viz Minimální prostor.

Doplňky ve 3D

Zvolte si zobrazení dveřních a okenních klik.

Čára otevření (půdorys) a čára otevření (řez/pohled & 3D)

Zvolte, zda se mají zobrazit čáry otevírání dveří a oken.

Zvolte typy čar a symbolů, včetně posuvných dveří.

Čára otevření (globální)

V celém projektu zvolte pera pro otevírání dveří a oken.
