MEP Designer introduit un flux d’activité MEP complet dans Archicad. C'est une meilleure façon de concevoir, de coordonner et de collaborer sur les projets MEP, tant pour les architectes que pour les ingénieurs MEP.
Totalement intégré à Archicad 28, il permet aux architectes et aux ingénieurs MEP de collaborer facilement sur la même plateforme via Teamwork. De plus, MEP Designer est facile à apprendre et à utiliser - avec des outils et des objets spécialisés qui automatisent et simplifient la conception et l'édition MEP.
Voir MEP Designer.
Assurez la conformité aux normes du modèle MEP avec des spécifications de cheminement
Assurez-vous que les tailles des éléments de votre modèle MEP sont compatibles avec les produits disponibles sur le marché. Grâce aux spécifications de cheminement MEP, il est facile de placer les éléments MEP dans les dimensions souhaitées.

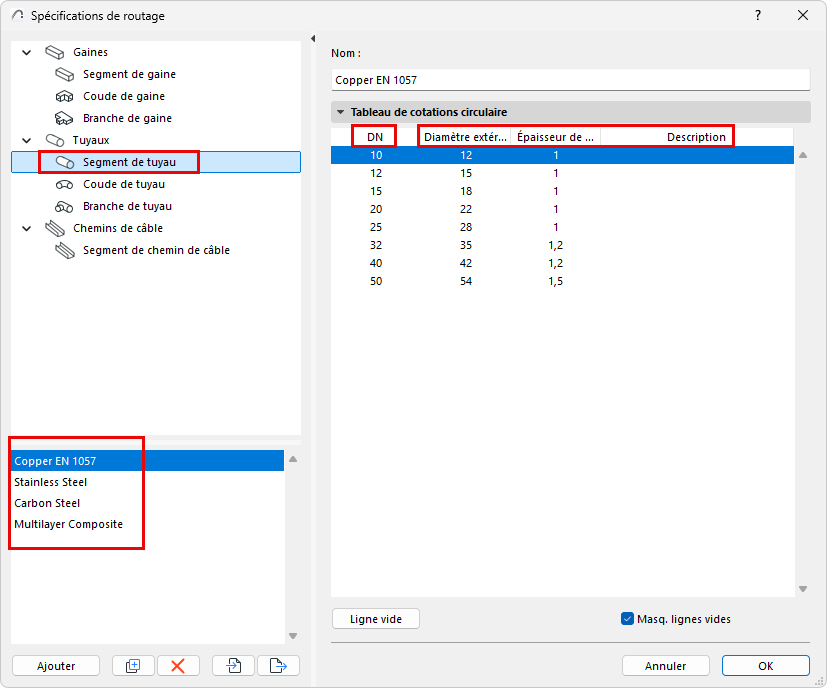

Utilisez un jeu de référence prédéfini de données de dimensions pour les gaines et les tuyaux ou créez vôtre propre jeu. Définissez ensuite des tableaux de dimensions pour les segments, les coudes et les branches, en utilisant les dimensions correspondant aux éléments MEP dont vous avez besoin. Vos préréglages sont désormais à portée de main, à tous les niveaux des éléments MEP.
Les spécifications de cheminement dans Archicad 28 (remplaçant les préférences de cheminement) incluent
•Une spécification de segmentation plus détaillée (diamètre DN, diamètre intérieur, description)
•Configurez des options pour les coudes et les branches prédéfinis (éléments en T)
Navigateur de système MEP
Calculez et redimensionnez les systèmes d’aération prévus dès les premières étapes du dessin. Surveillez les valeurs de vélocité pour aider à gérer les émissions de CO₂ et minimiser les coûts énergétiques.

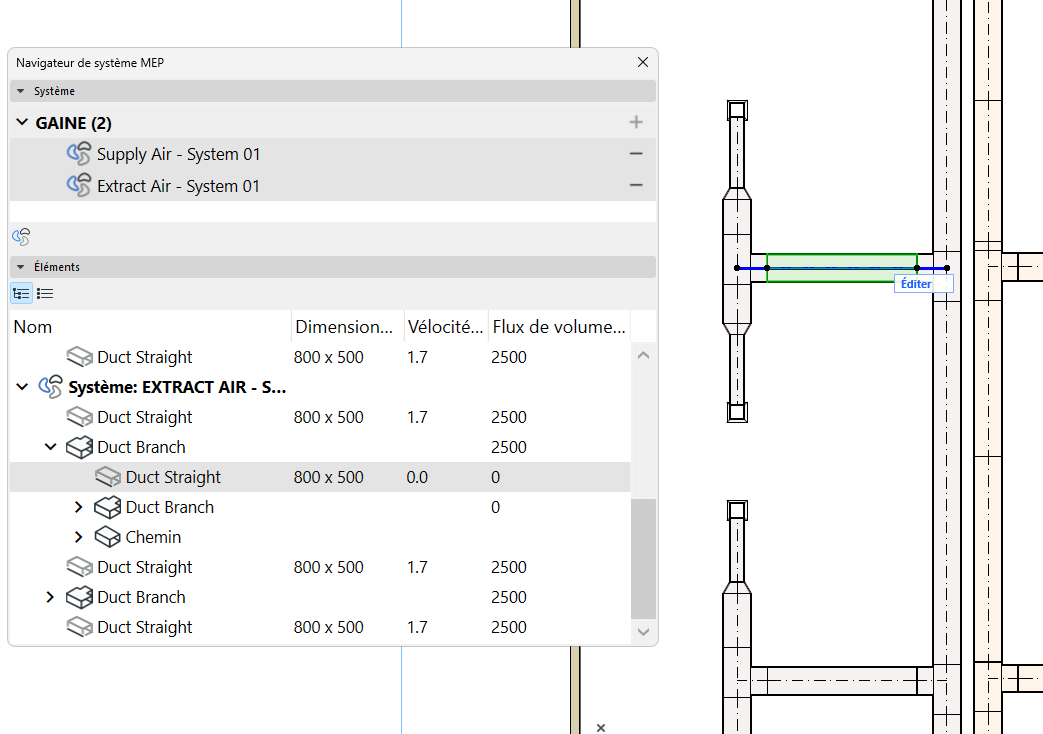

•Le Navigateur de système MEP calcule le débit et la vélocité de l'air sur chaque cheminement en utilisant les dimensions données
•Le dialogue système mis à jour automatiquement fournit des calculs de durée d'exécution et affiche les informations de calcul pertinentes sous forme de tableau
•Arborescence hiérarchique facile à lire et liste simple triable
Connexions améliorées pour des modèles fiables
•Le calcul du débit d'air nécessite de bonnes connexions entre les cheminements et les autres composants. Activez l'option "Ouvrir Connexions MEP" (Vue > Options affichage écran) pour marquer toutes les erreurs de connexion MEP sur le plan. Cela vous permet de les trouver et de les réparer facilement.
•Lorsque vous connectez un élément de cheminement à un objet MEP autonome : l'élément de cheminement "hérite" automatiquement du type d'élément MEP et du type de connexion MEP de l'objet, ce qui vous évite d'avoir à modifier les réglages du cheminement.
Modifiez facilement les dimensions

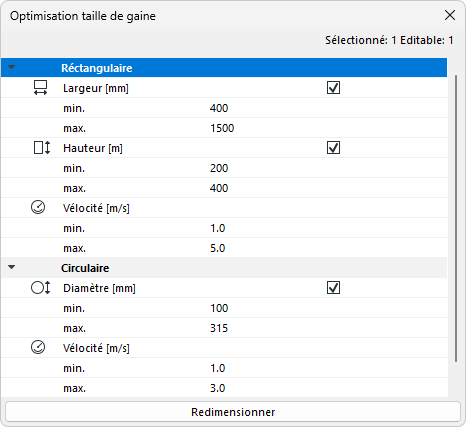

Redimensionnez les acheminements ou des systèmes entiers avec l'Optimiseur de gaine - sur la base de restrictions définies par l'utilisateur, telles que les dimensions et la vélocité

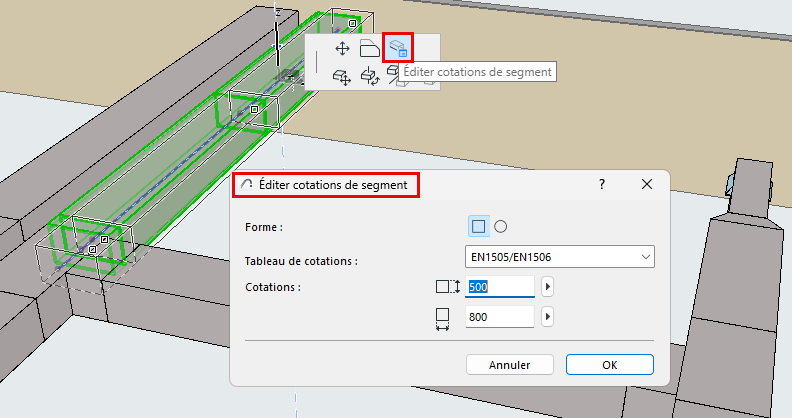

Dans le modèle : sélectionnez n'importe quel segment pour en modifier les dimensions (pas besoin du mode d’édition)
Amélioration de l'affichage des plans
Affichage et documentation logiques des éléments de cheminement MEP grâce à de nouvelles options d'affichage :
Modélisation en Coupe
Modélisation plus précise et plus intuitive : saisissez et éditez vos systèmes MEP dans les vues de coupe et de façade.

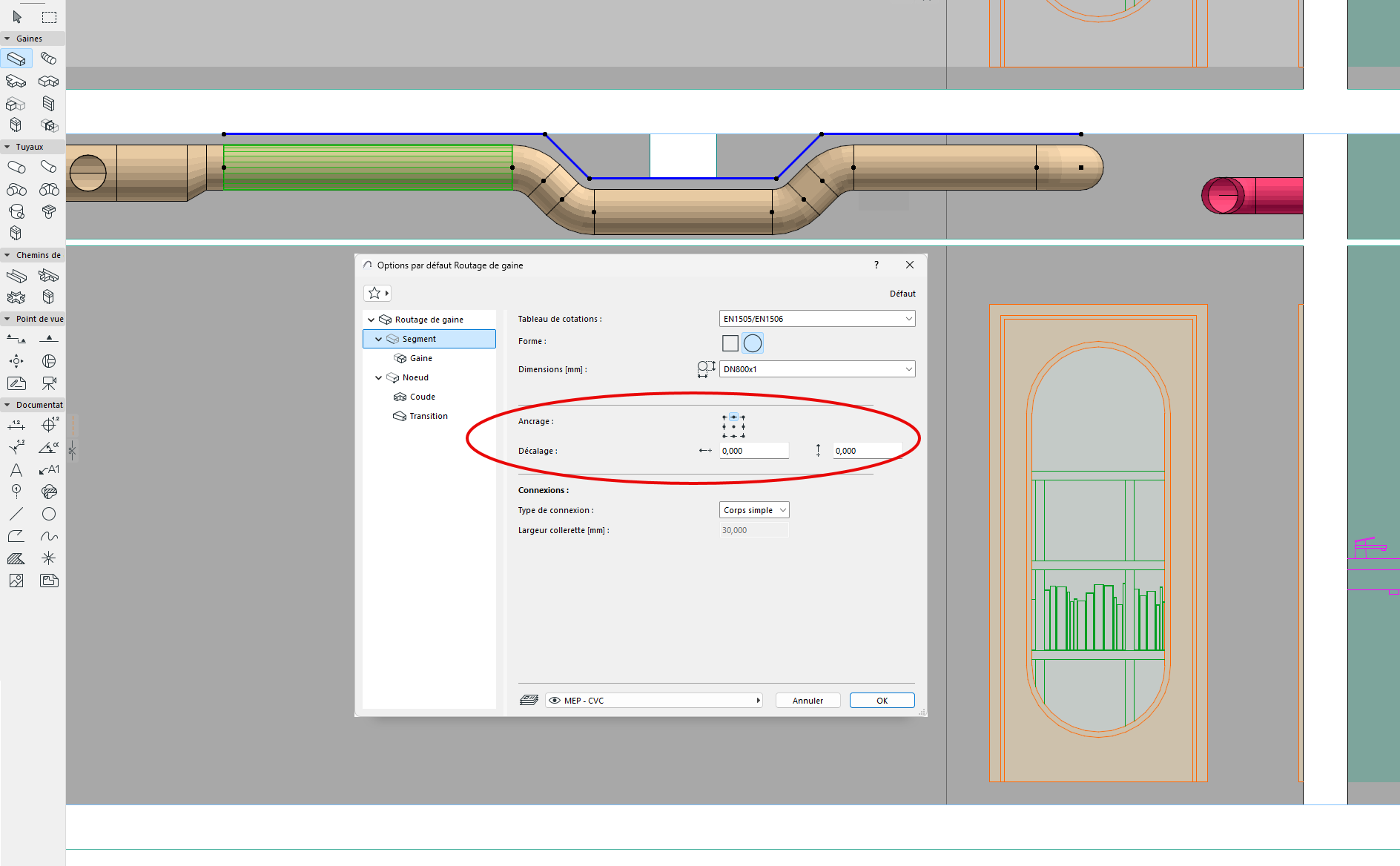

Modélisation flexible des cheminements : configurez un alignement/décalage précis
Placez des cheminements MEP avec une géométrie précise grâce à des paramètres d’alignement et de décalage personnalisables pour les segments de cheminement.
Par exemple, pour placer une gaine plus près d'une dalle, réalignez la ligne de référence du cheminement sur le point inférieur. Ou définissez un décalage pour maintenir un cheminement à une certaine distance d'un mur ou d'un plafond.
•Définissez des valeurs avant ou après le placement du cheminement
•Personnalisez l’alignement ou le décalage pour n'importe quel segment en mode d’édition
Nouveaux objets et outils MEP
Élargissement de votre jeu d’outils MEP
•Objets multiples
•Radiateurs améliorés
•Supports pour gaines et tuyaux
•Outil Tuyau flexible
•Manchon de sortie
