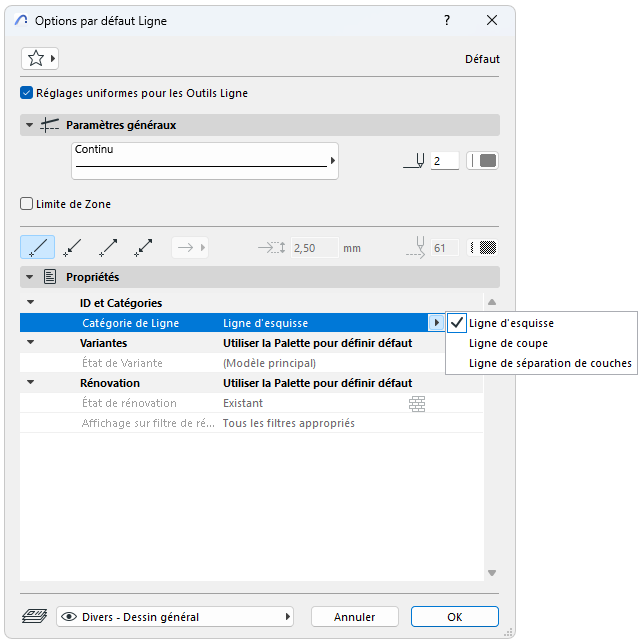

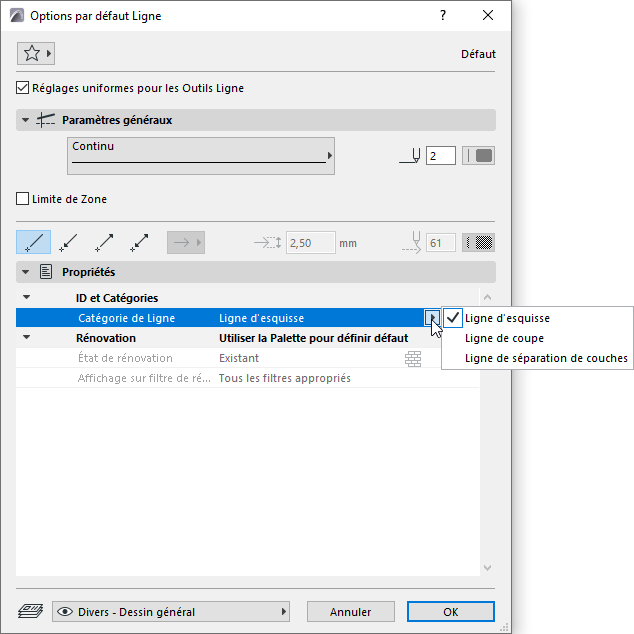

Utilisez le volet Propriétés du dialogue Options Ligne pour associer des catégories de ligne.
Utiliser les catégories de ligne pour affiner les Substitutions graphiques et les réglages d'exportation par catégories.
Archicad connaît trois catégories de lignes : Ligne d’esquisse, ligne coupée et séparateur de couches.
Par défaut :
•Toutes les lignes de contour sont des "lignes coupées"
•Toutes les lignes de séparation de couche (des structures composites) sont des "séparateurs de couche"
•Toutes les autres lignes sont des "lignes d’esquisse"
Les catégories de lignes peuvent être utiles
•Si vous avez décomposé un mur composite en lignes et en hachures.
•Si vous dessinez des lignes à la main dans une fenêtre 2D ou une fenêtre de type Coupe
Associez des catégories à ces lignes en fonction de leur fonction dans le plan. De cette manière, même une ligne dessinée manuellement peut être considérée comme une ligne coupée ou une ligne de séparation de couches.
L'association des catégories de ligne est également utile si vous enregistrez votre fichier au format DXF/DWG : le dialogue Configuration traduction DXF-DWG vous permet de définir un calque spécial personnalisé pour y exporter les lignes de séparation de couches.
Voir Calques personnalisés.
