Ouvrez ceci à partir du dialogue Options > Préférences MEP > Spécifications de cheminementou à partir de la barre d'outils MEP Designer.
Utilisez les Spécifications de cheminement pour définir
•Des jeux de référence (par ex. valeurs DN) pour les gaines et les tuyaux
•Tableaux de dimensions (préréglages) pour chaque type d'Élément MEP (Segment, Coude, Branche, Transition), selon les jeux de référence correspondants
Une fois que vous avez défini des préréglages de dimensions basés sur des valeurs de référence, il est facile de créer des cheminements MEP dont les éléments correspondent toujours aux tailles dont vous avez besoin.
Remarque : Les chemins de câble ne possèdent pas de jeu de référence, mais vous pouvez définir un tableau de dimensions pour les segments des chemins de câble.

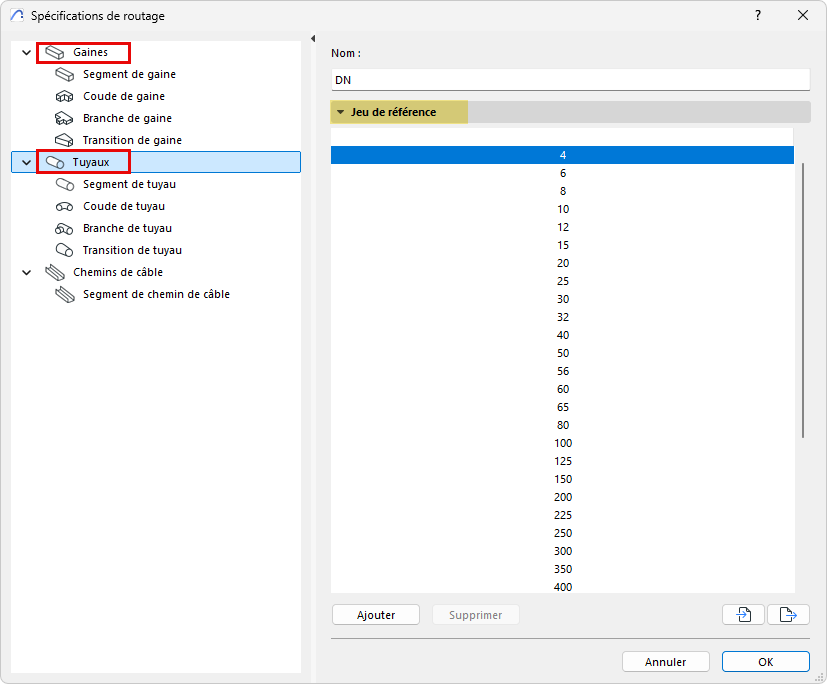

Créer des Jeux de références pour les gaines et les tuyaux
•Si nécessaire, modifiez le nom du jeu de référence
•Utilisez les boutons Ajouter ou Supprimer pour éditer la liste des valeurs du jeu de référence
•Importez ou exportez des jeux de référence sous forme de fichiers xml (pour les utiliser dans d'autres projets)
Définissez les tableaux de dimensions pour Segments, Coudes, Branches, Transitions

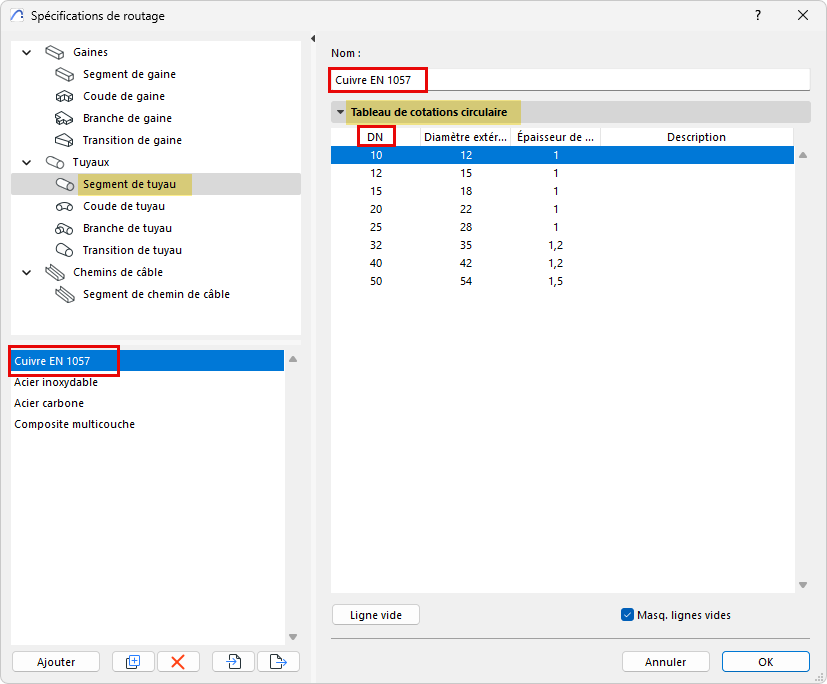

Dans les Spécifications de cheminement, sélectionnez un type d'élément MEP. Ici, vous pouvez créer ou modifier ses tableaux de dimensions prédéfinis.
•Les articles listés (par exemple les articles DN) proviennent du jeu de référence.
•Définissez les valeurs de dimension souhaitées pour chacun d'entre eux, si besoin.
•Le type d'élément MEP peut posséder plusieurs tableaux de dimensions prédéfinis - cliquez sur Ajouter ou Dupliquer pour créer des tableaux supplémentaires.
•Certaines lignes peuvent rester vides si vous n'utilisez pas cet article. Cochez la case "Masquer lignes vides" pour n'afficher que les articles utilisés.
Définir les dimensions de la branche
Les dimensions de la branche incluent plusieurs parties. Voici les types de dimension que vous pouvez définir :
Choisissez des préréglages de dimension pour le cheminement MEP

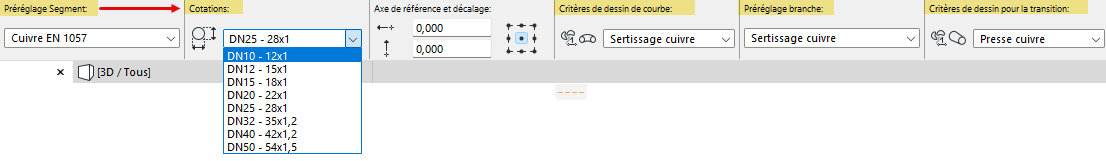

Dans la Zone Informations, choisissez les préréglages (tableaux de dimensions) pour les parties du cheminement MEP : segments, coudes, branches et transitions.
•Pour les segments de cheminement, choisissez un préréglage de segment
•Pour les segments de cheminement : choisissez également une dimension DN. Les coudes et les branches de ce cheminement utiliseront également le même DN à partir de leurs présélections respectives.
•Pour les éléments de coude et de transition, choisissez un préréglage sous "Critères de dessin"
•Pour les éléments de branche, choisissez un préréglage dans "Préréglage de branche"
Préférences d'importation et d'exportation de cheminement
Utilisez les boutons Importer et Exporter pour partager un ou plusieurs tableaux de dimensions du type d'élément sélectionné, via des fichiers xml.

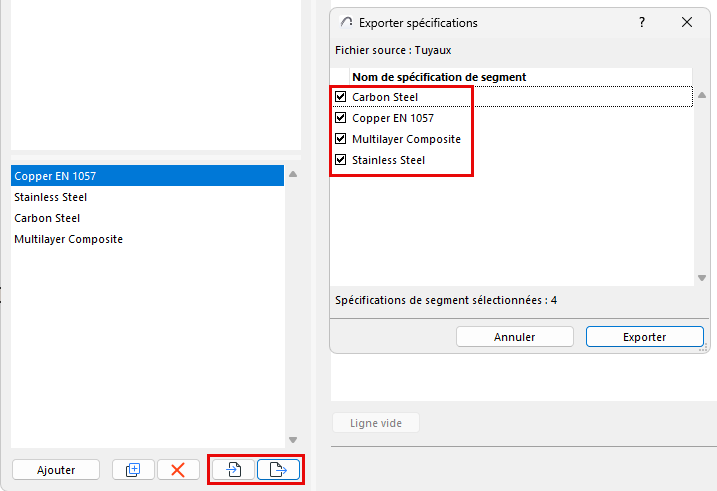

En exportant, vous pouvez choisir les tableaux à exporter :
