L’outil Optimisation taille de gaine modifie les dimensions de la gaine en fonction des besoins, sur la base des limites cibles définies par l'utilisateur et de ses préférences en matière de dimensions.
Utilisez ce dialogue après avoir défini les systèmes et vérifié les calculs dans le navigateur de système. Toutefois, vous pouvez également redimensionner les dimensions à tout moment (indépendamment des données figurant dans le navigateur de système).

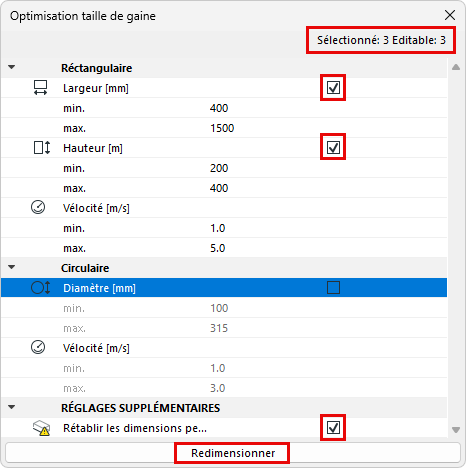

1.Ouvrez Optimisation taille de gaine à partir de la barre d'outils MEP ou avec Fenêtre > Palettes
2.Sélectionnez un ou plusieurs cheminements de gaine à redimensionner. Le dialogue vous indique le nombre d'éléments sélectionnés et éditables.
Remarque : Un cheminement peut être non éditable si son calque ou son élément est verrouillé.
3.Cochez les types de dimensions que vous souhaitez redimensionner (largeur et/ou hauteur rectangulaire, diamètre circulaire).
4.Choisissez également si vous souhaitez inclure les segments personnalisés dans l'opération de redimensionnement.
5.Décochez les dimensions que vous souhaitez laisser telles quelles. Par exemple, pour ne pas modifier vos gaines circulaires, décochez la case Diamètre circulaire.
6.Définissez la plage de valeurs pour la forme et la vélocité en fonction de leurs exigences spécifiques en matière de valeurs minimales et maximales.
Remarque : Pour définir une valeur fixe au lieu d'une plage, saisissez des valeurs identiques pour min. et max.
7.Cliquez sur Redimensionner.
•Vérifiez le retour visuel pour voir le résultat - s'il est indiqué que rien n'a été redimensionné, c'est que vos cheminements se trouvent déjà dans les limites définies dans Optimisation taille de gaine
•Si le bouton Redimensionner est gris, aucun cheminement n’est sélectionné ou éditable
