Éditer un segment - alignement et décalage

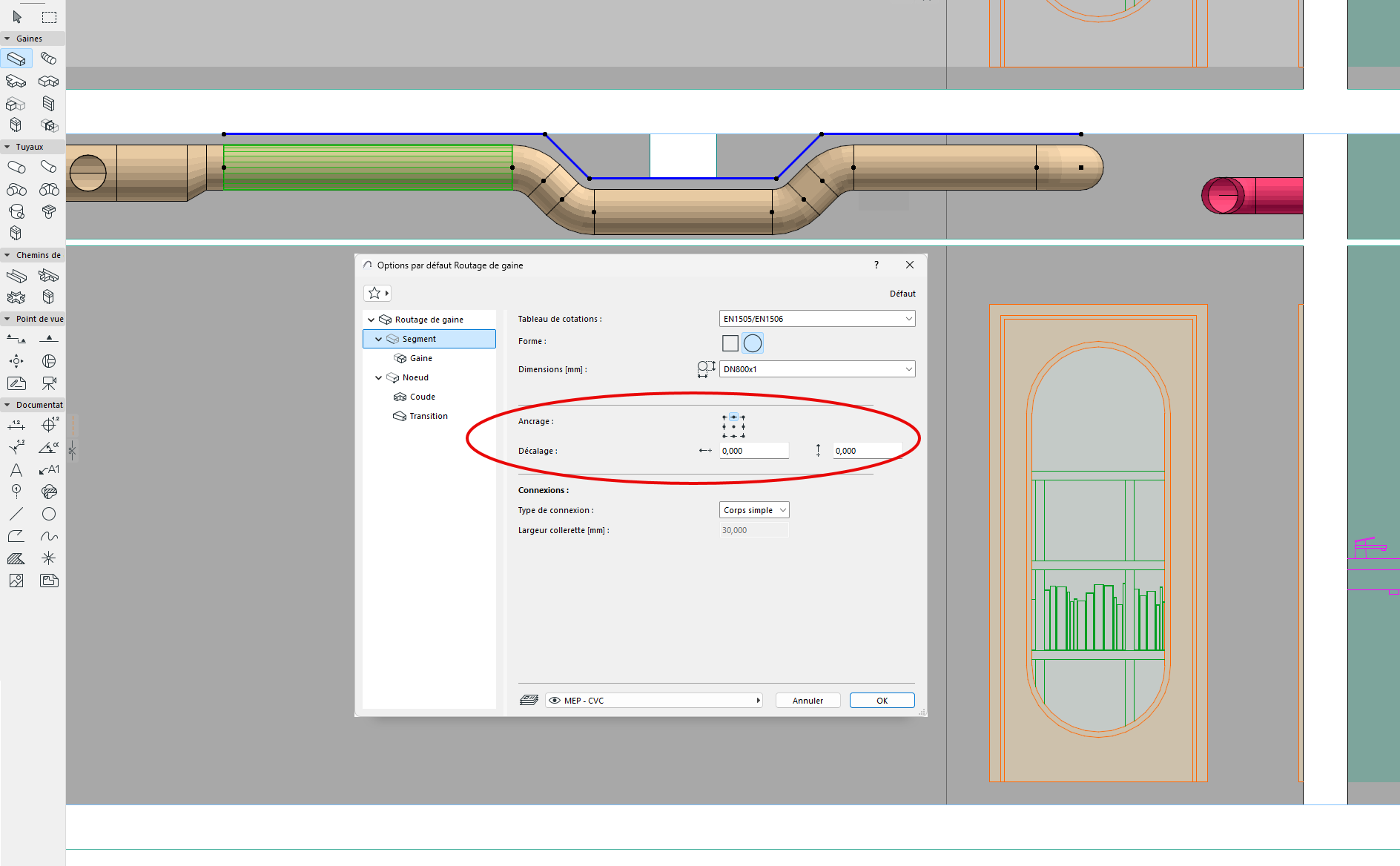

La ligne de référence se trouve par défaut au centre des segments de cheminement. Saisissez un décalage ou ajustez l’alignement dans la Zone informations ou dans Options Segment, si nécessaire.

Remarque : Pour voir la ligne de référence dans les vues 2D : active les Lignes de référence MEP dans Vue > Options affichage écran.

Par exemple, pour placer une gaine plus près d'une dalle, réalignez la ligne de référence du cheminement sur le point inférieur. Ou définissez un décalage pour maintenir un cheminement à une certaine distance d'un mur ou d'un plafond.

•Définissez des valeurs avant ou après le placement du cheminement

•Personnalisez l’alignement ou le décalage pour n'importe quel segment en mode d’édition
