HKLSE-Designer bietet einen umfassenden Workflow für die Haustechnikplanung in Archicad. Damit wird es einfacher, HKLSE-Projekte zu planen, zu koordinieren und zusammenzuarbeiten - sowohl für Architekt:innen als auch für Haustechnik-Ingenieur:innen.
Vollständig in Archicad 28 integriert, können Architekt:innen und Haustechnik-Ingenieur:innen über Teamwork problemlos auf derselben Plattform zusammenarbeiten. Und HKLSE-Designer ist leicht zu erlernen und zu benutzen - mit spezialisierten Werkzeugen und Objekten, die die Planung und Bearbeitung von Haustechnik automatisieren und vereinfachen.
Siehe HKLSE-Designer.
Sicherstellung von Haustechnik-Modellstandards mit HKLSE-Voreinstellungen
Stellen Sie sicher, dass die Grössen Ihrer Haustechnik-Modellelemente mit den auf dem Markt erhältlichen Produkten kompatibel sind. Mit den erweiterten HKLSE-Voreinstellungen ist es ein Leichtes, Haustechnik-Elemente in der richtigen Grösse zu platzieren.

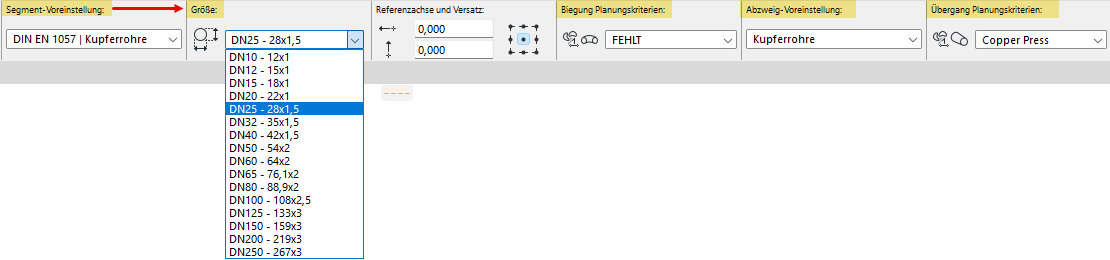

Verwenden Sie einen vordefinierten Referenzsatz von Bemassungsdaten für Kanäle und Rohre oder erstellen Sie Ihre eigenen. Definieren Sie dann Masstabellen für Segmente, Bögen und Abzweige, wobei Sie die Masse verwenden, die den benötigten HKLSE-Elementen entsprechen. Ihre Voreinstellungen stehen Ihnen jetzt auf allen Ebenen der HKLSE-Elemente zur Verfügung.
Die HKLSE-Voreinstellungen in Archicad 28 enthalten

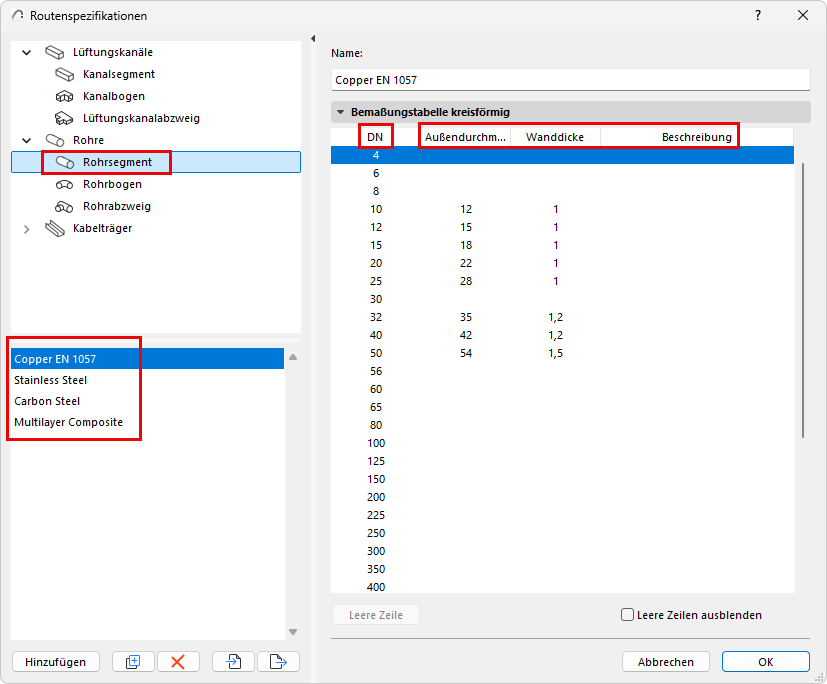

•Mehr Details zu den Segment-Elementen (DN-Durchmesser, Innendurchmesser, Beschreibung)
•Setup-Optionen für vordefinierte Bögen und Abzweigungen (T-Elemente)
HKLSE-System-Browser
Berechnung und Grössenänderung geplanter Lüftungsanlagen in frühen Entwurfsphasen. Überwachen Sie die Geschwindigkeitswerte, um die Schall-Emissionen zu kontrollieren und die Energiekosten niedrig zu halten.

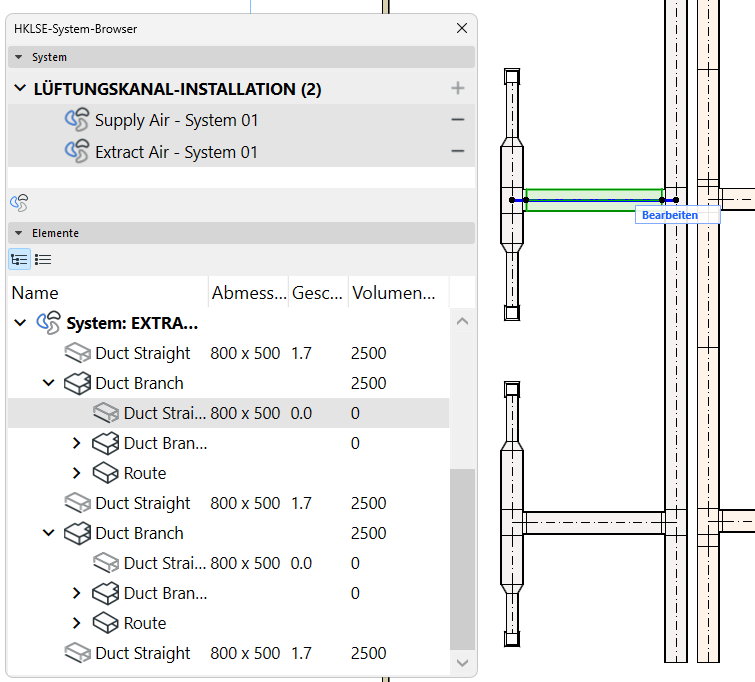

•Der HKLSE-System-Browser berechnet den Luftvolumenstrom und die Geschwindigkeit in jeder Lüftungskanalführung im System anhand der vorgegebenen Abmessungen
•Der automatisch aktualisierte Systemdialog bietet Echtzeitberechnungen und zeigt relevante Informationen in Tabellenform an
•Leicht lesbare hierarchische Baumstruktur, plus sortierbare flache Listenansicht
Verbesserte Verbindungen für belastbare Modelle
•Das Berechnen des Luftvolumenstroms erfordert korrekte Verbindungen zwischen Lüftungskanalführung und anderen Komponenten. Schalten Sie "Offene HKLSE Verbindungen" ein (Ansicht > Bildschirmdarstellungs-Optionen), um alle fehlerhaften HKLSE-Verbindungen im Plan angezeigt zu bekommen. So können Sie sie leicht finden und reparieren.
•Wenn Sie ein Führungs-Element mit einem eigenständigen Haustechnik-Objekt verbinden, "erbt" das Führungs-Element automatisch das HKLSE-System und den Verbindungstyp des Objekts, wodurch Sie sich die Bearbeitung der Lüftungskanalführung-Einstellungen sparen.
Einfache Dimensions-Änderungen

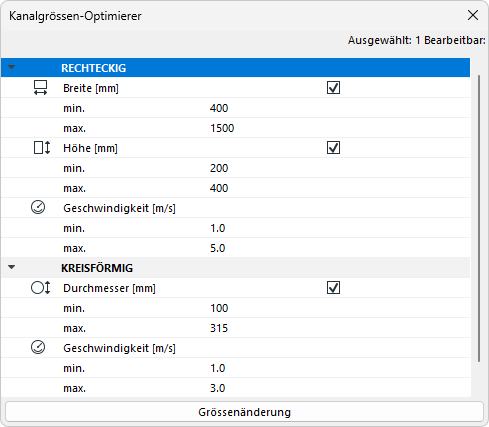

Grössenänderung von Lüftungskanalführungen oder ganzen Systemen mit dem Kanalgrössen-Optimierer - basierend auf benutzerdefinierten Festlegungen wie Abmessungen und Geschwindigkeit

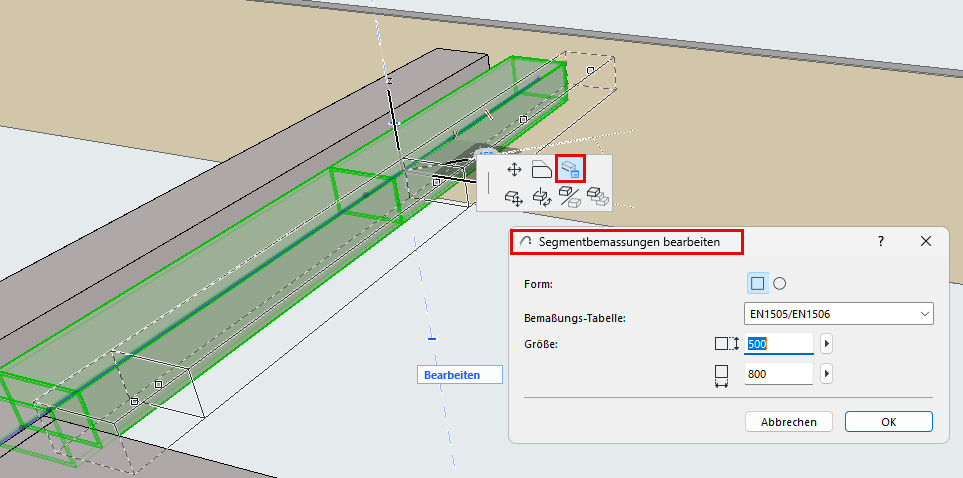

Im Modell: Wählen Sie ein beliebiges Segment aus, um seine Abmessungen zu bearbeiten (kein Bearbeitungsmodus erforderlich)
Verbesserte Grundrissanzeige

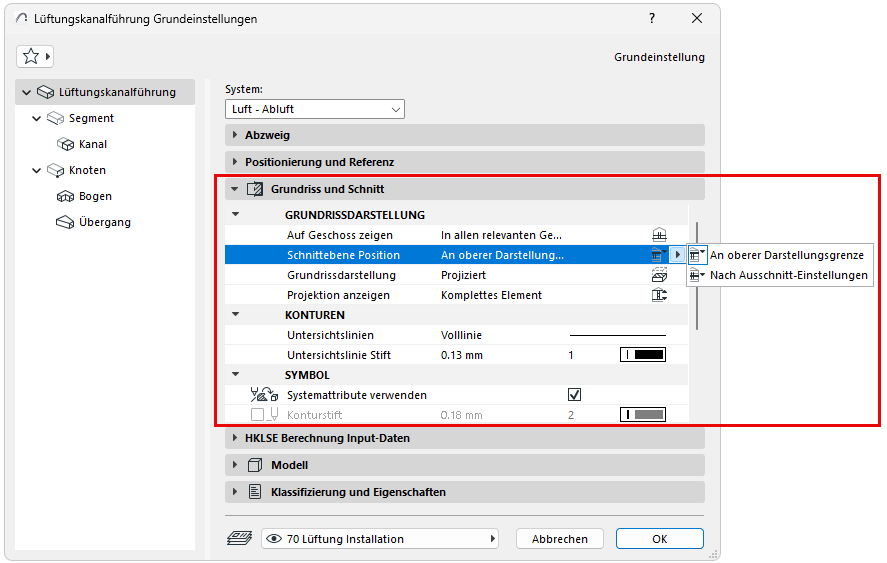

Logische, geschossbasierte Darstellung und Dokumentation von HKLSE-Führungselementen dank neuer Darstellungseinstellungen
Modellierung im Schnitt
Genauere und intuitivere Modellierung: Platzieren Sie Ihre HKLSE-Systeme auch in Schnitt und Ansichten und bearbeiten sie dort.
Flexible Führungsmodellierung: genaue Ausrichtung/Versatz einstellen
Platzieren Sie Haustechnik-Führungen geometrisch präzise dank anpassbarer Ausrichtungs- und Versatzeinstellungen für Führungs-Segmente.

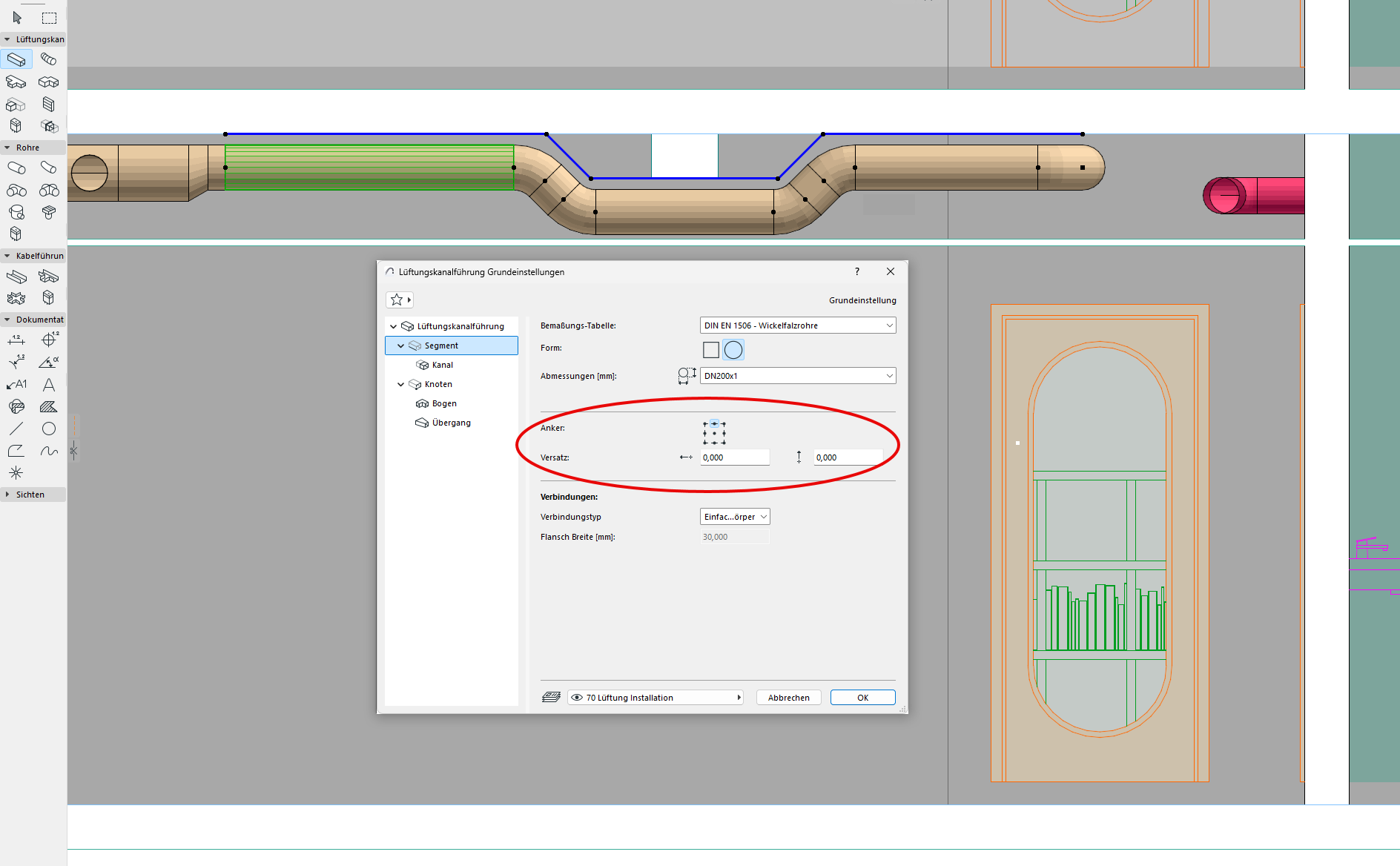

Um zum Beispiel einen Lüftungskanal näher an einer Decke zu platzieren, kann die Führungs-Referenzlinie auf den unteren Punkt ausgerichtet werden. Oder definieren Sie einen Versatz, um eine Führung in einem bestimmten Abstand zu einer Wand oder Decke zu halten.
•Definieren Sie Werte vor oder nach dem Platzieren der Führung
•Ausrichtung oder Versatz für jedes Segment im Bearbeitungsmodus anpassen
Neue HKLSE-Objekte und -Werkzeuge
Weiterer Ausbau Ihres HKLSE-Toolkits
•Verteiler-Objekte
•Verbesserte Heizkörper
•Lüftungskanal- und Rohrhalterungen
•Flexibles Rohrsegment-Werkzeug
•Auslass
