In Archicad werden alle Messungen wie in einem Koordinatensystem in Bezug auf einen Ursprung vorgenommen. Die Position des Ursprungs wird immer als (0, 0) interpretiert.
Archicad definiert drei Nullpunkte für Koordinatensysteme:

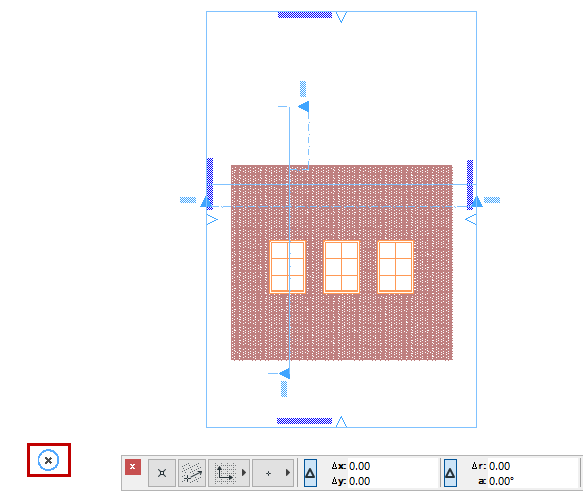

Der Projektursprung ist ein fester Punkt, der über die gesamte Lebensdauer des Projekts fixiert bleibt. Der Projektursprung des Koordinatensystems (durch ein X markiert) liegt nahe an der linken unteren Ecke des Grundrissfensters, wenn Sie die Standardsicht der Standardvorlage verwenden. (Die Koordinaten-Palette bzw. der Tracker zeigt die Koordinaten mit (0, 0) an, sobald der Cursor darauf steht.
Im Grundriss und anderen 2D-Fenstern ist der Ursprung immer durch ein X/Kreuz mit dicken Linien gekennzeichnet.

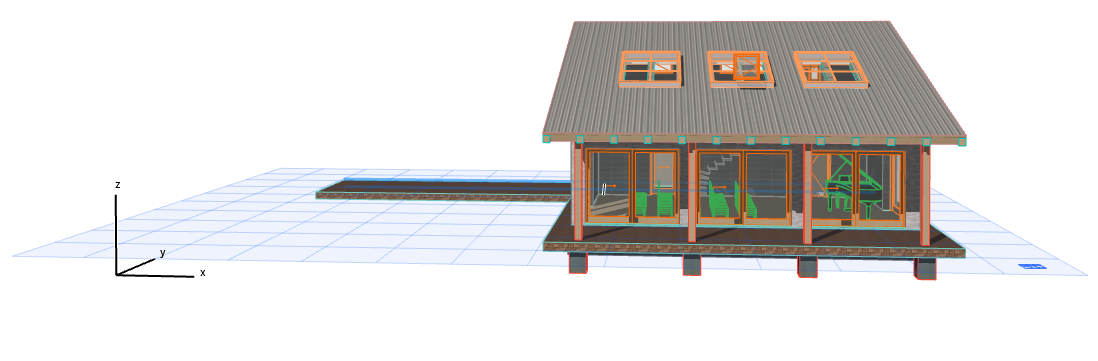

In 3D-Ausschnitten wird der Ursprung und die zugehörigen X-, Y- und Z-Achsen mit fetten schwarzen Linien dargestellt.

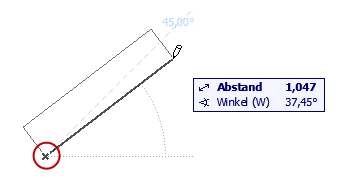

Der Bearbeitungs-Ursprung erscheint automatisch, wenn Sie klicken, um mit der Eingabe zu beginnen. Dies ist ein temporärer Ursprung, der nur bei Zeichenoperationen und Änderungen als x erscheint.
Im Eingabe-Tracker werden Koordinaten standardmäßig vom Bearbeitungs-Ursprung aus gemessen: dies sind relative Koordinaten.
Hinweis: Verwenden Sie die Koordinatenpalette, um die Voreinstellung Relativ ein- oder auszuschalten.
Benutzerursprung

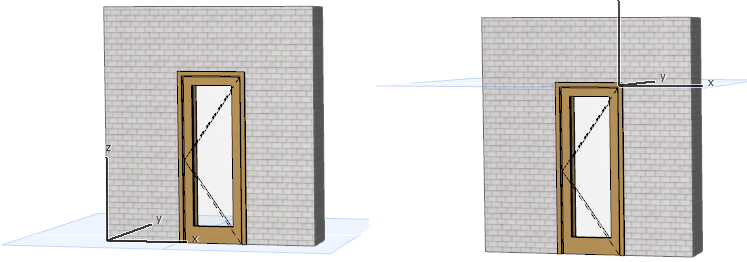

Standardmäßig befindet sich der Benutzerursprung am Projektursprung. Der Benutzerursprung kann jedoch an eine beliebige andere Position verschoben werden; dies erlaubt Ihnen das "Versetzen des Nullpunkts" an eine beliebige Position.
Es gibt drei Möglichkeiten, den Benutzer-Ursprung neu zu positionieren:
•An jedem beliebigen Elementknoten: Klicken Sie bei gedrückten Tasten Alt + Umschalt.
•An einer beliebigen Stelle im Modellfenster: Klicken Sie auf die Schaltfläche Benutzerursprung setzen in der Standard- Symbolleiste oder in der Koordinaten-Palette und klicken Sie anschliessend auf einen beliebigen Punkt im Fenster. Der Ursprung wird sofort an dieser Stelle neu platziert.
Siehe auch Bearbeitungsebene im 3D-Fenster.
•Verwenden Sie einen Fang-Referenzpunkt als Benutzerursprung:

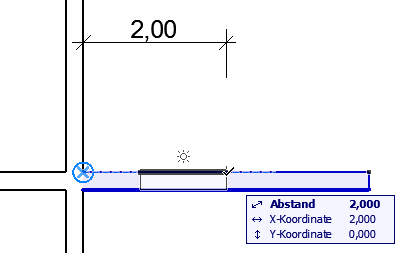

Wenn Sie bei der Eingabe die Fanghilfen und -punkte verwenden, wird der Benutzerursprung automatisch am nächstgelegenen Fang-Referenzpunkt neu angeordnet. Ein temporäres blaues X erscheint als Hinweis auf den Benutzerursprung für die aktuelle Eingabe.
Anmerkung: Falls Sie den Benutzerursprung manuell neu angeordnet haben, wird die Fang-Referenz nicht als Benutzerursprung verwendet.
Rücksetzen des Benutzerursprungs an die Ursprungsposition
Hinweis: Um den Benutzerursprung wieder auf den Projektursprung zurückzusetzen, doppelklicken Sie auf die Schaltfläche Benutzerursprung setzen in der Standard- Symbolleiste oder Koordinaten-Palette.
