Höhenbemaßung auf dem Element platzieren

Sie können eine Höhenbemaßung auf jedem der folgenden Elemente platzieren:

•Decke

•Freifläche

•Dach (Einzel- und Multiflächen)

•Schale

•Treppe (und Treppen-Komponenten)

Anmerkung: Eine Höhenbemaßung, die auf einem leeren Bereich (statt auf einem Element) platziert wird, wird der Geschossebene zugeordnet.

1.Einstellungen für Höhenbemaßung öffnen.

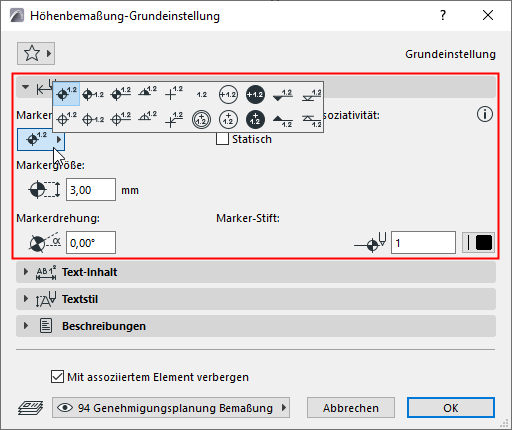

2.Im Bemaßungstyp-Teilfenster: Wählen Sie Markertyp, Größe, Drehung und Stift.


3.Im Bereich Text-Inhalt: Wählen Sie aus, wie der Höhenkoten-Wert angezeigt werden soll.

•„Einzelwert“ ist eine Standardoption zur Anzeige der Höhenkote der sichtbaren Oberseite des Elements

•„Benutzerdefiniert“ gibt Ihnen weitere Optionen, über Autotext verschiedene gemessene Ebenen und Referenzhöhen anzeigen zu lassen. Sie können auch individuellen Text einschl. Hochzahlen hinzufügen.


Weitere Details finden Sie unter Text-Inhalt.

4.Bewegen Sie den Cursor über das Element und klicken Sie zum Platzieren. Sie müssen auf sichtbare, auswählbare Teile des Ziel-Elements klicken.


Höhenbemaßung auf einem Dach

Wenn sich der Cursor über mehreren Elementen befindet: Klicken Sie auf die Tabulatortaste, bis das gewünschte Element hervorgehoben ist, und klicken Sie dann, um die Bemaßung zu platzieren.


Höhenbemaßung auf einer Decke

Verwenden Sie Schwerkraft zum Filtern von Ziel-Elementen

Wenn die Schwerkraft eingeschaltet ist, kann die Höhenbemaßung nur auf dem Element platziert werden, für das die Schwerkraft eingestellt ist (Decke, Dachfläche, Schale oder Freifläche). Siehe Schwerkraft.


Bemaßungstext bearbeiten

Inhalt und Stil des Bemaßungstextes bearbeiten: Siehe Textstil.

Mit assoziiertem Element verbergen

Standardmäßig wird eine Höhenbemaßung ausgeblendet, wenn ihrezugewiesenes Element ausgeblendet wird (z. B. auf einer ausgeblendeten Ebene). Um die Bemaßung trotzdem anzuzeigen, deaktivieren Sie diese Checkbox.


Platzieren statischer Bemaßungen

Um eine statische Bemaßung (die keinem Element zugewiesen ist) zu platzieren, gehen Sie zu den Höhenbemaßungseinstellungen und aktivieren Sie die Checkbox Statisch.
