Öffnen Sie sie unter Optionen > Projekt-Präferenzen > HKLSE-Voreinstellungen oder über die HKLSE-Symbolleiste.
Verwenden Sie die HKLSE-Voreinstellungen, um Folgendes zu definieren
•Referenz-Sets (z.B. DN-Werte) für Kanäle und Rohre
•Bemassungstabellen (Voreinstellungen) für jeden HKLSE-Elementtyp (Segment, Bogen, Abzweigung, Übergang), basierend auf dem jeweiligen Referenz-Set
Wenn Sie einmal Bemassungsvorgaben auf der Grundlage von Referenzwerten definiert haben, ist es ein Leichtes, HKLSE-Führungen zu erstellen, deren Elemente immer die passende Grösse haben.
Achtung: Für Kabelträger gibt es keine Referenz-Einstellungen, aber Sie können eine Bemassungstabelle für Kabelträger-Segmente definieren.

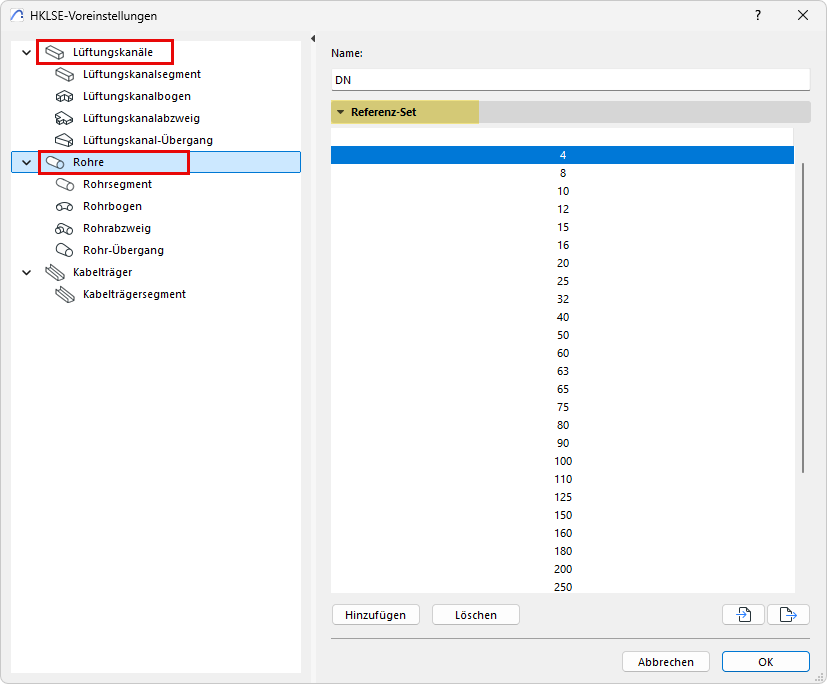

Erstellen von Referenz-Sets für Lüftungskanäle und Rohre
•Ändern Sie den Namen des Referenz-Sets bei Bedarf
•Verwenden Sie die Symbole Hinzufügen oder Löschen, um die Werteliste im Referenz-Set zu bearbeiten
•Import oder Export von Referenz-Sets als xml-Dateien (zur Verwendung in anderen Projekten)

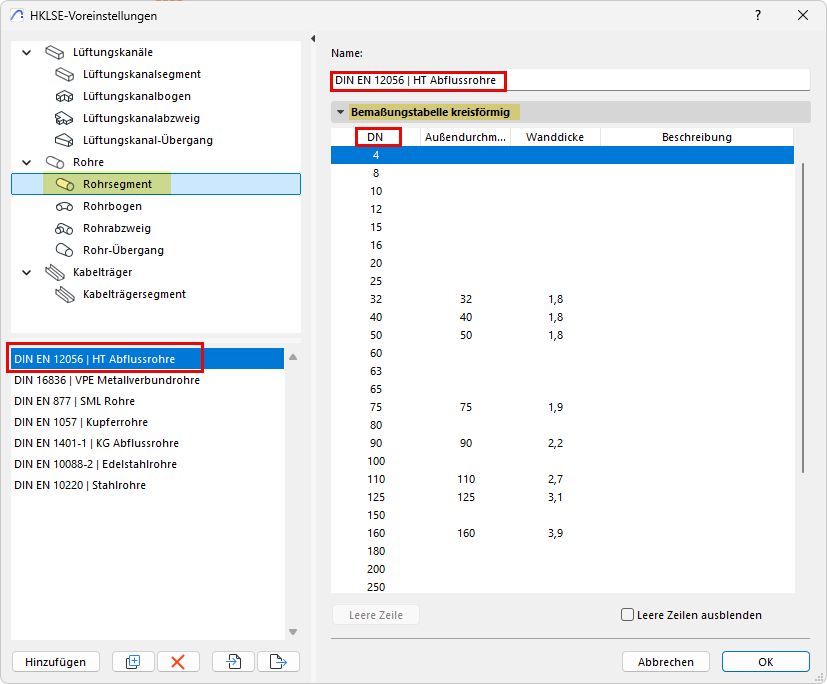

Erstellen von Bemassungs-Tabellen für Segmente, Bögen, Abzweige und Übergänge
Wählen Sie in den HKLSE-Voreinstellungen einen HKLSE-Elementtyp aus. Hier können Sie Bemassungstabellen erstellen oder bearbeiten.
•Die aufgelisteten Elemente (z. B. DN-Elemente) stammen aus dem Referenz-Set.
•Legen Sie bei Bedarf die gewünschten Dimensionswerte fest.
•Ein HKLSE-Elementtyp kann mehrere voreingestellte Bemassungstabellen haben - klicken Sie auf Hinzufügen oder Duplizieren, um zusätzliche Tabellen zu erstellen.
•Einige Zeilen können leer bleiben, wenn Sie das Element nicht verwenden. Wählen Sie die Option "Leere Zeilen ausblenden", um nur die verwendeten Elemente anzuzeigen.

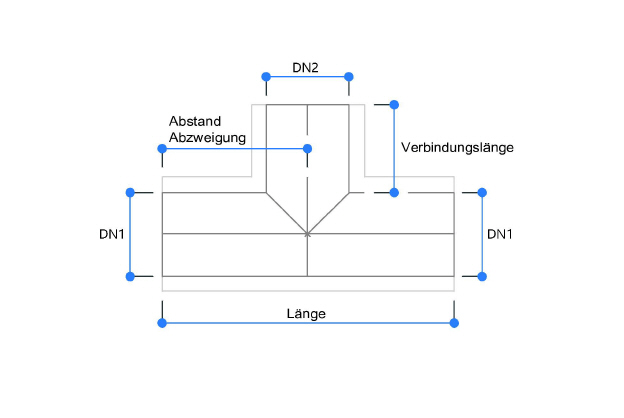

Abzweig-Abmessungen einstellen
Abzweig-Abmessungen enthalten mehrere Teile. Hier sind die Bemassungstypen, die Sie einstellen können:
Auswahl der Bemassungsvorgaben für die HKLSE-Führung

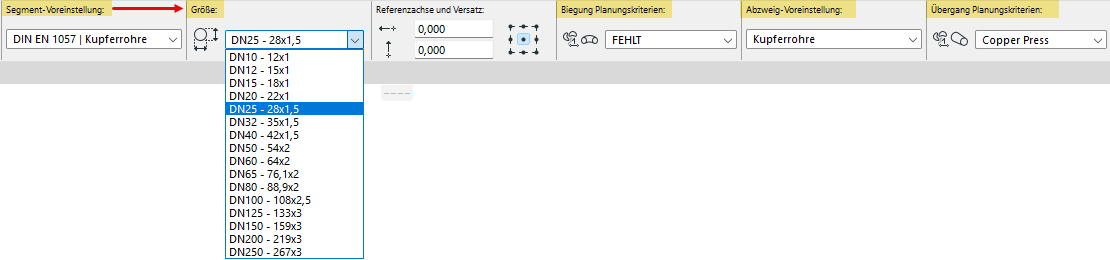

Im Infofenster wählen Sie Voreinstellungen (Bemassungstabellen) für die Teile Ihrer HKLSE-Route: Segmente, Bögen, Abzweige und Übergänge.
•Wählen Sie für Führungs-Segmente eine Segmentvoreinstellung
•Wählen Sie für Führungs-Segmente auch eine DN-Abmessung Bögen und Abzweige dieser Führung verwenden ebenfalls die gleiche DN-Abmessung aus ihren jeweiligen Voreinstellungen.
•Für Bogen- und Übergangselemente wählen Sie eine Voreinstellung aus
•Für Abzweig-Elemente wählen Sie eine Voreinstellung aus "T-Element-Platzierung"
Import-Export HKLSE-Voreinstellungen
Verwenden Sie die Symbole für Importieren und Exportieren, um eine oder mehrere Bemassungstabellen des ausgewählten Elementtyps über xml-Dateien auszutauschen.

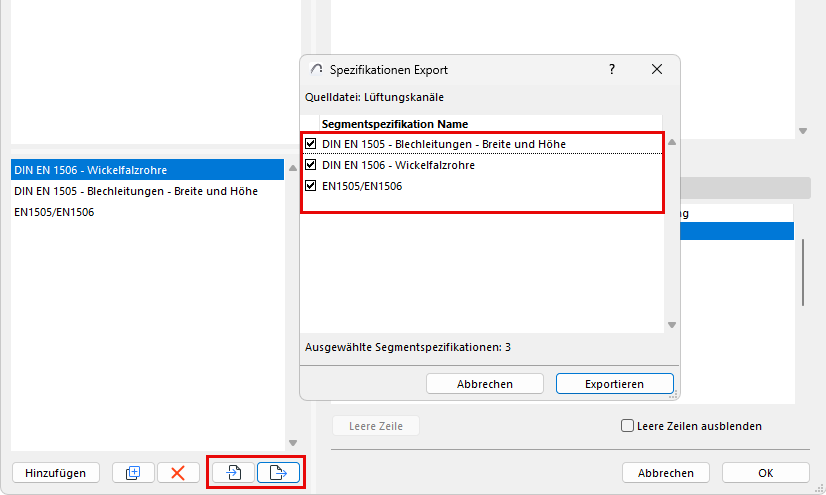

Beim Exportieren können Sie wählen, welche der Tabellen Sie exportieren möchten:
