Segment-Durchmesser bearbeiten - mit der Pet-Palette

Ändern Sie den Durchmesser eines Führungs-Segments (Lüftungskanal-, Rohr- oder Kabelträger).

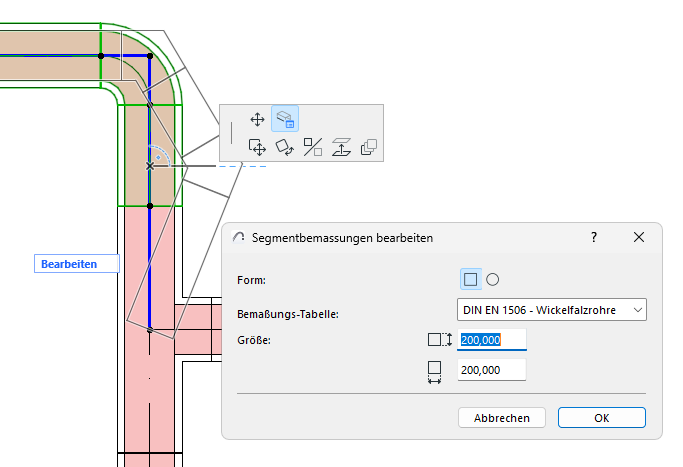

1.Wählen Sie eine Führung aus

2.Klicken Sie auf die Referenzlinie des Segments, das Sie bearbeiten möchten

3.Wählen Sie in der Pet-Palette die Option „Segmentbemassungen bearbeiten“.

4.In diesem Dialogfeld können Sie die Form des Segments (nur bei Lüftungskanälen), die Bemassungstabelle und die Segmentabmessungen ändern.

5.Klicken Sie auf OK, um das Segment im Modell zu aktualisieren.

Die verfügbaren Abmessungen basieren auf der gewählten Bemassungstabelle (definiert unter Optionen > Projekt-Präferenzen > HKLSE-Voreinstellungen.)
