Το MEP Designer εισάγει μία ολοκληρωμένη ροή εργασιών ΜΗΥ στο Archicad. Είναι ένας καλύτερος τρόπος σχεδιασμού, συντονισμού και συνεργασίας σε έργα ΜΗΥ - τόσο για τους αρχιτέκτονες όσο και για τους μηχανικούς ΜΗΥ.
Πλήρως ενσωματωμένο στο Archicad 28, οι αρχιτέκτονες και οι μηχανικοί ΜΗΥ μπορούν να συνεργάζονται εύκολα στην ίδια πλατφόρμα μέσω του Teamwork. Και το MEP Designer είναι εύκολο στην εκμάθηση και τη χρήση - με εξειδικευμένα εργαλεία και αντικείμενα που αυτοματοποιούν και απλοποιούν τη ΜΗΥ σχεδίαση και επεξεργασία.
Δείτε: MEP Designer.
Εξασφάλιση ενός τυπικού ΜΗΥ μοντέλου με Προδιαγραφές Όδευσης

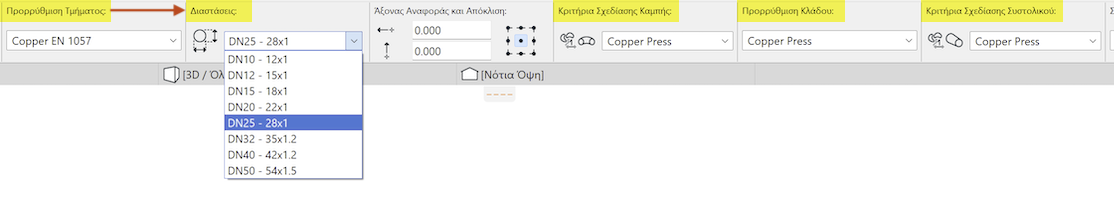

Βεβαιωθείτε ότι τα μεγέθη των στοιχείων του μοντέλου ΜΗΥ είναι συμβατά με τα προϊόντα που διατίθενται στην αγορά. Με τις διευρυμένες Προδιαγραφές Όδευσης, είναι εύκολο να τοποθετήσετε στοιχεία ΜΗΥ σε προτιμώμενα μεγέθη.

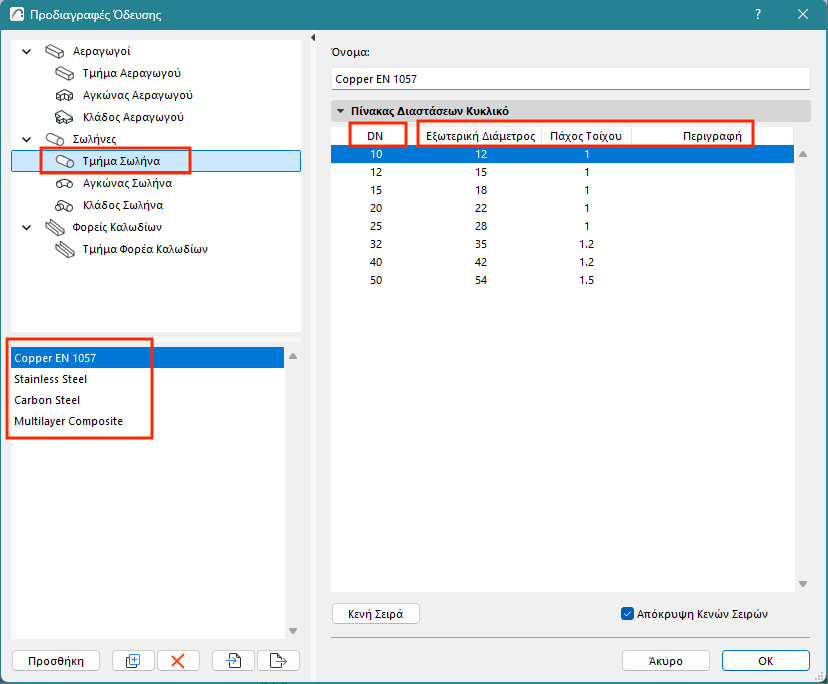

Χρησιμοποιήστε ένα προκαθορισμένο σύνολο αναφοράς δεδομένων διαστάσεων για αγωγούς και σωλήνες ή δημιουργήστε το δικό σας. Στη συνέχεια, ορίστε πίνακες διαστάσεων για τμήματα, αγκώνες και διακλαδώσεις, χρησιμοποιώντας διαστάσεις που αντιστοιχούν στα ΜΗΥ στοιχεία που χρειάζεστε. Οι προεπιλογές σας είναι τώρα στη διάθεσή σας, σε όλα τα επίπεδα των ΜΗΥ στοιχείων.
Οι Προδιαγραφές Όδευσης στο Archicad 28 (αντικαθιστώντας τις Προτιμήσεις Όδευσης) περιλαμβάνουν
•Λεπτομερέστερες προδιαγραφές τμήματος (ονομαστική διάμετρος DN, εσωτερική διάμετρος, περιγραφή)
•Επιλογές ρύθμισης για προκαθορισμένες καμπές και διακλαδώσεις (στοιχεία Τ)

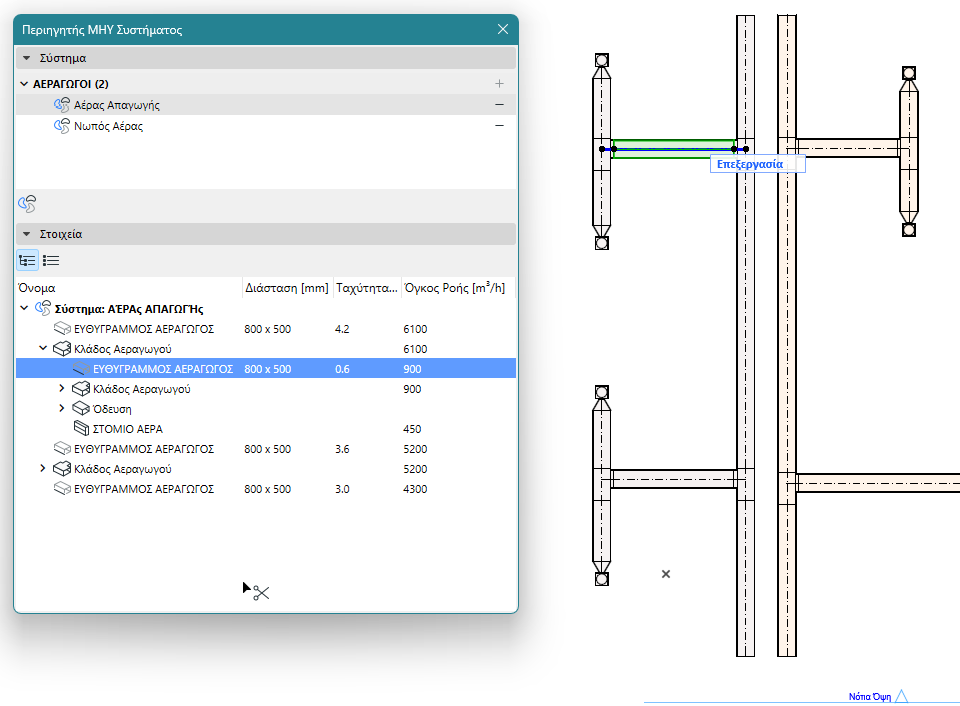

Περιηγητής ΜΗΥ Συστήματος
Υπολογισμός και αναπροσαρμογή του μεγέθους των προσχεδιασμένων συστημάτων εξαερισμού σε αρχικά στάδια σχεδίασης. Παρακολουθήστε τις τιμές της ταχύτητας για να βοηθήσετε στη διαχείριση των ηχητικών εκπομπών και να διατηρήσετε το ενεργειακό κόστος σε χαμηλά επίπεδα.
•Ο Περιηγητής ΜΗΥ Συστήματος υπολογίζει την παροχή και την ταχύτητα του αέρα σε κάθε όδευση του συστήματος, χρησιμοποιώντας τις δεδομένες διαστάσεις
•Ο αυτόματα ενημερωμένος διάλογος συστήματος παρέχει υπολογισμό κατά τη διάρκεια εκτέλεσης και εμφανίζει τις σχετικές πληροφορίες υπολογισμού σε μορφή πίνακα
•Εύκολο στην ανάγνωση ιεραρχικό δέντρο, καθώς και ταξινομήσιμη προβολή επίπεδης λίστας
Βελτιωμένες συνδέσεις για αξιόπιστα μοντέλα
•Ο υπολογισμός της παροχής αέρα απαιτεί τις σωστές συνδέσεις μεταξύ των οδεύσεων και άλλων εξαρτημάτων. Ενεργοποιήστε την επιλογή "Άνοιγμα ΜΗΥ Συνδέσεις" (Άποψη > Επιλογές Εμφάνισης στην Οθόνη) για να επισημάνετε όλα τα λάθη ΜΗΥ σύνδεσης στο σχέδιο. Αυτό σας επιτρέπει να τα βρίσκετε και να τα διορθώνετε εύκολα.
•Όταν συνδέετε ένα στοιχείο όδευσης σε ένα αυτόνομο ΜΗΥ αντικείμενο: το στοιχείο όδευσης "κληρονομεί" αυτόματα το ΜΗΥ σύστημα και τον τύπο Σύνδεσης του αντικειμένου, εξοικονομώντας σας την επεξεργασία των ρυθμίσεων όδευσης.
Εύκολη αλλαγή Διαστάσεων

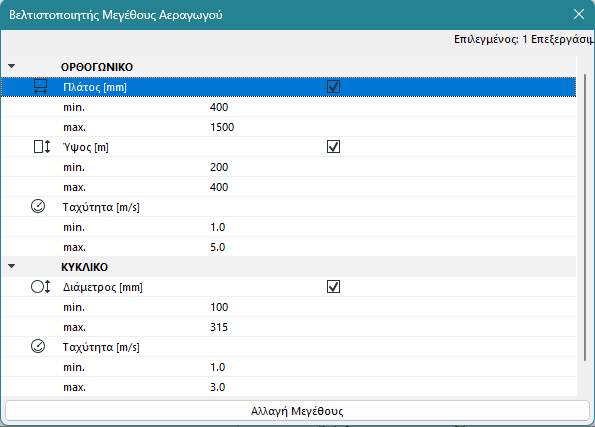

Αλλαγή μεγέθους οδεύσεων ή ολόκληρων συστημάτων με το Duct Optimizer (Βελτιστοποιητής Αεραγωγού) - με βάση τα όρια που ορίζει ο χρήστης, όπως οι διαστάσεις και η ταχύτητα

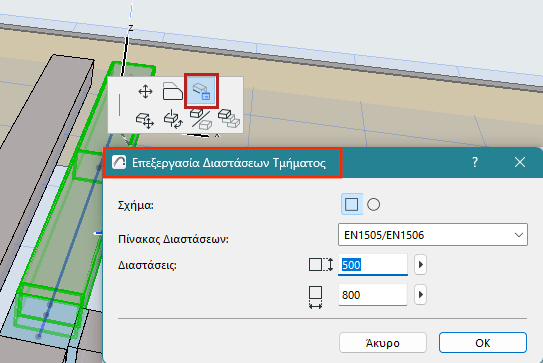

Στο μοντέλο: επιλέξτε οποιοδήποτε τμήμα για να επεξεργαστείτε τις διαστάσεις του (δεν απαιτείται μέθοδος Επεξεργασίας)

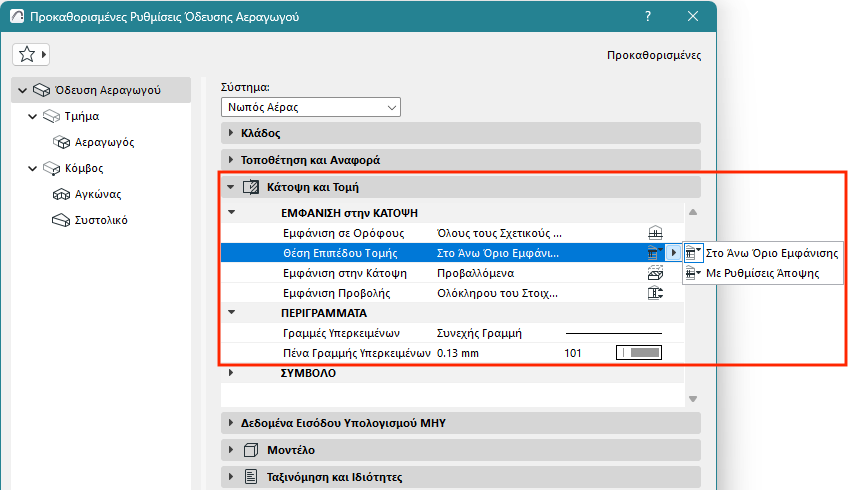

Βελτιωμένη εμφάνιση Κάτοψης
Λογική απεικόνιση και τεκμηρίωση των στοιχείων ΜΗΥ Όδευσης, με βάση τον όροφο, χάρη στις νέες ρυθμίσεις απεικόνισης:
Μοντελοποίηση στην Τομή
Πιο ακριβής και διαισθητική μοντελοποίηση: μπορείτε να εισάγετε και να επεξεργάζεστε τα ΜΗΥ Συστήματά σας και σε απόψεις Τομής και Όψης.

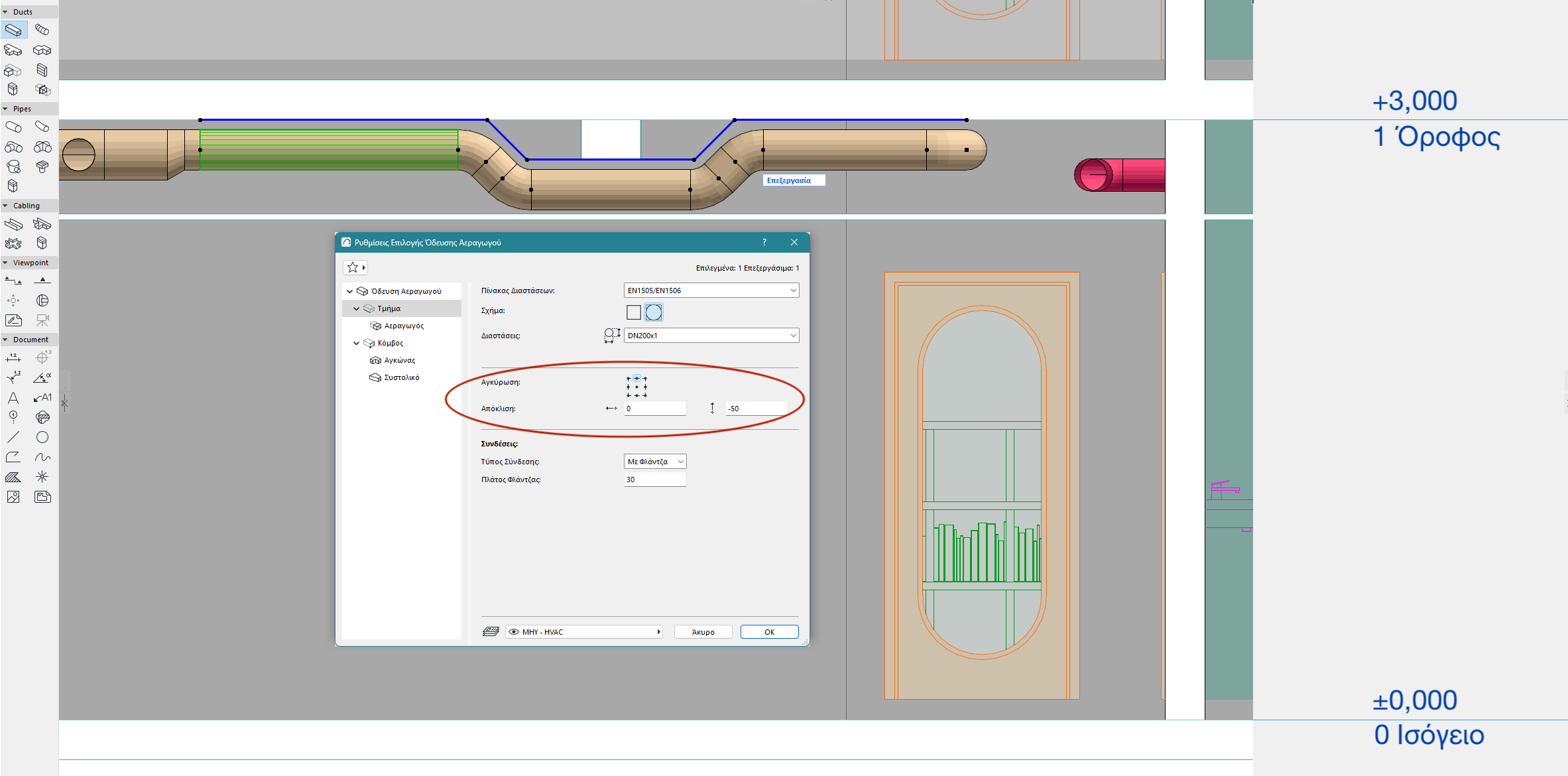

Ευέλικτη μοντελοποίηση όδευσης: ορίστε ακριβή στοίχιση/απόκλιση
Τοποθετήστε ΜΗΥ Οδεύσεις με ακριβή γεωμετρία, χάρη στις προσαρμόσιμες ρυθμίσεις στοίχισης και απόκλισης για τα τμήματα της όδευσης.
Για παράδειγμα, για να τοποθετήσετε έναν αγωγό πιο κοντά σε μια πλάκα, επαναπροσδιορίστε τη γραμμή αναφοράς της διαδρομής στο κατώτερο σημείο. Ή ορίστε μία απόκλιση για να διατηρήσετε μία όδευση σε ορισμένη απόσταση από έναν τοίχο ή μία οροφή.
•Καθορίστε τιμές πριν ή μετά την τοποθέτηση της όδευσης
•Προσαρμογή στοίχισης ή απόκλισης για οποιοδήποτε τμήμα στη μέθοδο Επεξεργασίας
Νέα ΜΗΥ αντικείμενα και εργαλεία
Περαιτέρω επέκταση της ΜΗΥ εργαλειοθήκης σας
•Αντικείμενα Συλλέκτες
•Εξελιγμένα Θερμαντικά Σώματα
•Στηρίγματα Αεραγωγών και Σωλήνων
•Εργαλείο Εύκαμπτου Σωλήνα
•Αφετηρία
