Επεξεργασία Τύπου Γραμμής (από Σύμβολο)
Μία γραμμή από Σύμβολο βασίζεται σε ένα πρότυπο από 2D σχεδιαστικά στοιχεία, τα οποία έχουν αντιγραφεί από ένα παράθυρο του Archicad.
Για τη δημιουργία ενός νέου τύπου γραμμής από σύμβολο:
1.Για να δημιουργήσετε έναν νέο τύπο γραμμής από σύμβολο, σχεδιάστε το πρότυπο σχέδιο στην Κάτοψη ή σε ένα άλλο παράθυρο, χρησιμοποιώντας Γραμμές, Τόξα και Χαρ. Σημεία.
2.Επιλέξτε τα 2D στοιχεία.
3.Επιλέξτε Επεξεργασία > Αντιγραφή.
Σημείωση: Μόνο Τόξα, Γραμμές και Χαρ. Σημεία μπορούν να χρησιμοποιηθούν για τον ορισμό γραμμών από Σύμβολο. Splines, ράστερ, κείμενο ή άλλα στοιχεία θα αγνοηθούν.
4.Ανοίξτε τον διάλογο Γραμμές... (Επιλογές > Χαρακτηριστικά Στοιχείου > Γραμμές).
5.Κάντε κλικ στο Νέα.
6.Στον διάλογο Νέα Γραμμή, επιλέξτε από Σύμβολο και κάντε κλικ στο ΟΚ.

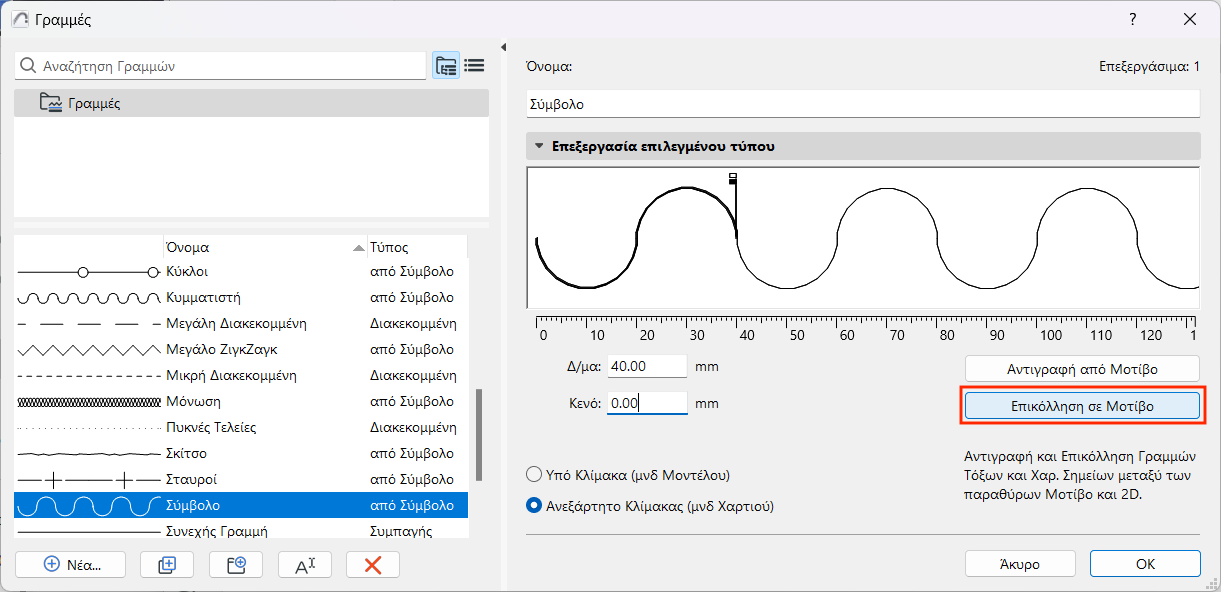

7.Στον διάλογο Γραμμές, κάντε κλικ στο Επικόλληση σε Μοτίβο κάτω από την περιοχή γραφικής επεξεργασίας.
Σημείωση: Οι συνήθεις λειτουργίες Αντιγραφής-Επικόλλησης δεν λειτουργούν σε αυτό το παράθυρο διαλόγου.
Το σύμβολο εμφανίζεται στο παράθυρο επεξεργασίας.
•Μαύρη σημαία: το τέλος του τμήματος γραμμής.
•Λευκή σημαία: το κενό μεταξύ των τμημάτων
Επεξεργαστείτε το τμήμα γραμμής και το διάκενο σύροντας τις σημαίες οριζόντια ή επεξεργαστείτε την τιμή τους στα πεδία Δ/μα ή Κενό παρακάτω.
Το συστατικό γραμμή κλιμακώνεται ως σύνολο.
Στην προκύπτουσα γραμμή από Σύμβολο, το πλαίσιο οριοθέτησης των επικολλημένων στοιχείων θα είναι κεντραρισμένο στην κεντρική γραμμή.
