Το Archicad παραδίδεται με αρκετά προκαθορισμένα Σύνολα Πενών. Η διαχείρισή τους γίνεται στο Επιλογές > Χαρακτηριστικά Στοιχείου > Πένες και Χρώματα
ή
Έγγραφο > Σύνολα Πενών > Πένες και Χρώματα.
Μπορείτε να χρησιμοποιήσετε το αρχικό σύνολο πενών ή να εφαρμόσετε ένα άλλο Σύνολο Πενών για τη μελέτη σας, ανάλογα με το σκοπό της τρέχουσας εξαγωγής.
Η Πινακίδα και το Μοντέλο μπορούν να αναφέρονται σε διαφορετικούς πίνακες πενών. Αυτό σημαίνει, ότι μπορείτε να ορίσετε ξεχωριστό σύνολο πενών για χρήση με τις Πινακίδες για καλύτερο αποτέλεσμα στην εκτύπωση και το πλοτάρισμα.
Σημείωση: Το Σύνολο Πενών Πινακίδας επηρεάζει στοιχεία που είναι τοποθετημένα άμεσα στην Πινακίδα (στοιχεία της Γενικής Πινακίδας όπως είναι τα Πινακάκια). Το σύνολο πενών Σχεδίου επηρεάζει το περιεχόμενο των τοποθετημένων σχεδίων και καθορίζεται στις Ρυθμίσεις Σχεδίου.

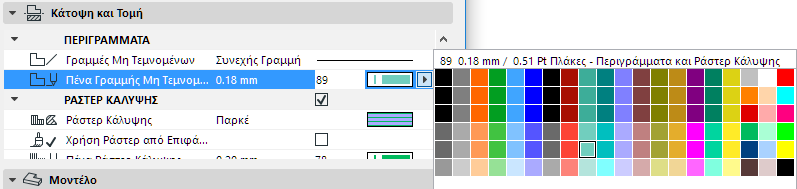

Για να αναθέσετε μία πένα σε ένα στοιχείο, ανοίξτε το pop-up χρώμα πένας (στον διάλογο ρυθμίσεων στοιχείου ή στην Παλέτα Πληροφοριών ενός επιλεγμένου στοιχείου) και επιλέξτε την πένα που θέλετε για το στοιχείο ή για ένα από τα συστατικά του - όπως είναι η πένα γραμμής τεμνομένων που ανατέθηκε σε μία πλάκα στην ακόλουθη εικόνα:
Σε αυτά τα pop-ups, οι διαθέσιμες πένες πηγάζουν από το Σύνολο Πενών που εφαρμόζεται τη συγκεκριμένη στιγμή στη μελέτη.
