Επεξεργασία και διαχείριση Συνόλων Πενών

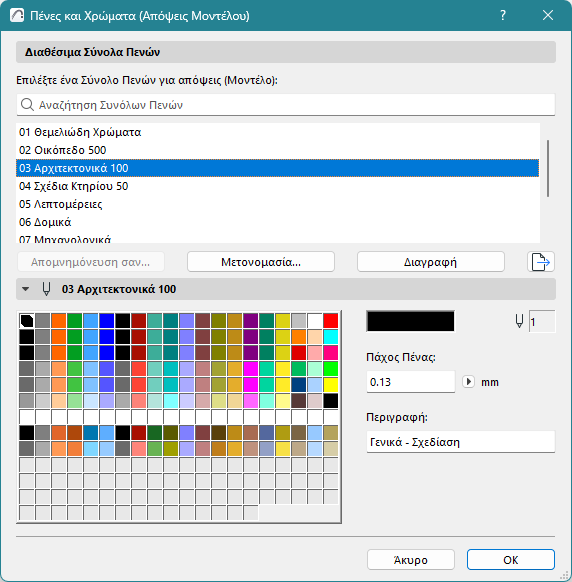

Ανοίξτε τον διάλογο Πένες και Χρώματα από:
•Το εικονίδιο Σύνολα Πενών στη γραμμή ΤαχυΕπιλογές
•Το Έγγραφο > Σύνολα Πενών > Πένες και Χρώματα ή
•Το Επιλογές > Χαρακτηριστικά Στοιχείου > Πένες και Χρώματα
Εάν ένα παράθυρο άποψης μοντέλου είναι ενεργό, το όνομα του διαλόγου είναι Πένες & Χρώματα (Μοντέλο). Το σύνολο πενών που θα επιλέξετε εδώ, θα εφαρμοστεί στις απόψεις μοντέλου.
Εάν το Βιβλίο Πινακίδων είναι ενεργό, το όνομα του διαλόγου αλλάζει σε “Πένες και Χρώματα (Βιβλίο Πινακίδων),” και το επιλεγμένο σύνολο πενών εφαρμόζεται στο Βιβλίο Πινακίδων.
Επιλέξτε ένα Σύνολο Πενών είτε για τις Απόψεις Μοντέλου, είτε για το Βιβλίο Πινακίδων.
•Μετονομασία: Κάντε κλικ σε αυτό το κουμπί για να δώσετε ένα νέο όνομα στο επιλεγμένο σύνολο πενών.
Σημείωση: Το κουμπί Μετονομασία δε θα δημιουργήσει ένα άλλο αντίγραφο του επιλεγμένου συνόλου πενών. Το νέο όνομα θα αντικαταστήσει το παλιό.

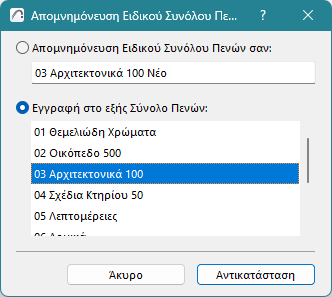

•Απομνημόνευση σαν: Αν έχετε επεξεργαστεί οποιονδήποτε έλεγχο του επιλεγμένου συνόλου πενών, το ενεργό σύνολο πενών εμφανίζεται σαν “Ειδικό” και το κουμπί Απομνημόνευση σαν..., γίνεται ενεργό. Κάντε κλικ για να αποθηκεύσετε το Ειδικό σύνολο πενών:
-Απομνημόνευση Ειδικού Συνόλου Πενών με ένα νέο όνομα (γράψτε οποιοδήποτε όνομα μέσα στο πεδίο) ή
-Εγγραφή του ειδικού συνόλου πενών στο ειδικό Σύνολο Πενών
•Διαγραφή: Κάντε κλικ σε αυτό το κουμπί για να διαγράψετε το επιλεγμένο σύνολο πενών.
Δείτε: Διαγραφή Χαρακτηριστικών.
Πάνελ Επεξεργασία Επιλεγμένου Συνόλου Πενών
Στον πίνακα εμφανίζονται 255 πένες. Ο αριθμός τους δηλώνει τη θέση τους μέσα στον πίνακα. Η πάνω σειρά περιέχει τις πένες από 1 έως 20 (από αριστερά προς τα δεξιά), η παρακάτω σειρά από το 21 έως 40, κοκ.
Υπάρχει μία προκαθορισμένη συσχέτιση χρώματος για κάθε πένα, αλλά μπορείτε να αλλάξετε το χρώμα μιας συγκεκριμένης πένας, κάνοντας διπλό κλικ στο κουτάκι της ή κλικ στο κουμπί Επεξ. Χρώματος.
Σημείωση: Αν θέλετε να επιλέξετε μία σειρά από συνεχόμενες ή σποραδικές πένες για ταυτόχρονη επεξεργασία, χρησιμοποιήστε Shift-κλικ και Control-κλικ (Mac: Cmd-κλικ) αντιστοίχως και στη συνέχεια πατήστε το Επεξ. Χρώματος.
Εμφανίζεται ο διάλογος Επεξεργασία Χρώματος (MacOS: Χρώματα), στον οποίο μπορείτε να επιλέξετε το χρώμα σας γραφικά ή αριθμητικά. Αυτός είναι ένας έλεγχος σε επίπεδο λειτουργικού συστήματος. Σε περίπτωση πολλαπλής επιλογής, ο διάλογος στο PC ονομάζεται Επεξεργασία Επιλεγμένων Χρωμάτων.
Μπορείτε να επεξεργαστείτε το πάχος πένας αριθμητικά, χρησιμοποιώντας τα πεδία του διαλόγου Πένες και Χρώματα. Αν κάνετε κλικ σε οποιοδήποτε χρώμα ενός συνόλου πενών, το πεδίο Περιγραφή αναφέρει το σκοπό για τον οποίο έχει βελτιστοποιηθεί η πένα, σε αυτό το σύνολο πενών.
Εάν έχετε επεξεργαστεί οποιονδήποτε έλεγχο των επιλεγμένων πενών, το όνομα του συνόλου πενών αλλάζει σε Ειδικό. Για αποθήκευση αυτών των αλλαγών, πρέπει να κάνετε κλικ στο Απομνημόνευση σαν... και να ονομάσετε το σύνολο πενών με ένα μοναδικό όνομα ή να αντικαταστήσετε ένα υφιστάμενο σύνολο πενών.
Το Archicad προσφέρει στον χρήστη τη δυνατότητα να ορίσει τα δικά του Πάχη Πένας για κάθε ένα από τα 255 Χρώματα Πένας. Τα Πάχη Πένας μετρώνται σε points ή χιλιοστά, εξαρτώμενα από τις μονάδες σχεδίασης που ορίστηκαν στο μικρό μενού, δίπλα στο πεδίο για το Πάχος Πένας.
•Τα Πάχη Πένας θα εμφανίζονται με ακρίβεια μόνο εάν έχετε ενεργοποιήσει την επιλογή Πραγματικό Πάχος Γραμμής στο Άποψη > Επιλογές Άποψης στην Οθόνη > Πραγματικό Πάχος Γραμμής. Η απενεργοποίηση της ρύθμισης Πραγματικό Πάχος Γραμμής σημαίνει ότι όλες οι γραμμές θα εμφανίζονται ως Λεπτές Γραμμές: όλες οι γραμμές θα έχουν πλάτος ενός pixel. Εάν ενεργοποιήσετε και το Έντονες Γραμμές Τεμνομένων, τότε όλες οι Γραμμές Τεμνομένων θα έχουν πλάτος 2 pixel.
Σημείωση: Η επιλογή Λεπτή Γραμμή (επιτυγχάνεται με απενεργοποίηση του Πραγματικού Πάχους Γραμμής από τις Επιλογές Άποψης στην Οθόνη) επηρεάζει μόνο την εμφάνιση στην οθόνη. Για εξαγωγές με λεπτή γραμμή, τσεκάρετε το κουτάκι Λεπτή Γραμμή στον διάλογο Εκτύπωση ή Plot.
•Μπορεί να ανατεθούν ξεχωριστές πένες στις απολήξεις (βέλη), στα διάφορα συστατικά της διαστασιολόγησης και στις διαγραμμίσεις από τους διαλόγους του αντίστοιχου Εργαλείου και των χαρακτηριστικών.
Σημείωση: Ένα Πάχος Πένας 0.00 παράγει πάντα τη λεπτότερη δυνατή γραμμή (π.χ., ένα pixel στην οθόνη ή τη λεπτότερη γραμμή του εκτυπωτή laser, ανάλογα με την ανάλυση του εκτυπωτή).
