Όταν σχεδιάζετε μία μελέτη στο Archicad, τα στοιχεία επικαλύπτονται σύμφωνα με μία καθορισμένη σειρά. Τα στοιχεία τοποθετούνται με μία σειρά που ακολουθεί την αρχιτεκτονική πρακτική.
Εξ ορισμού, η σειρά τοποθέτησης καθορίζεται με τη βοήθεια έξι κατηγοριών στοιχείων. Ανεξαρτήτως σειράς τοποθέτησης των στοιχείων, εκείνα που ανήκουν στην πρώτη κατηγορία θα τοποθετούνται στο προσκήνιο, εκείνα που ανήκουν στη δεύτερη κατηγορία θα τοποθετούνται στο επίπεδο που είναι πίσω του, κοκ.
Η φθίνουσα σειρά προτεραιότητας των στοιχείων είναι:
1.Σημειώσεις (Κείμενο, Πινακίδες, όλες οι Διαστάσεις, Σφραγίδες).
2.2D Στοιχεία (Γραμμές, Κύκλοι, Splines, Χαρακτηριστικά Σημεία).
3.Στοιχεία ΒΙΒΛΙΟΘΗΚΗΣ (Αντικείμενα, Φ. Πηγές, Σκάλες).
4.3D Δομές (Τοίχοι, Δοκοί, Πλάκες, Πόρτες, Παράθυρα, Υποστυλώματα, Στέγες και Ανάγλυφα).
5.2D Ράστερ
6.Χώροι
7.Εικόνες
Σειρά Εμφάνισης των Επικαλυπτόμενων Στοιχείων
Η Επικάλυψη με την ίδια κλάση εξαρτάται από τη σειρά τοποθέτησης των στοιχείων, παρόλο που οι τοίχοι με τα ίδια ράστερ θα εμφανίζουν καθαρές συνδέσεις.
Κατά την επιλογή επικαλυπτόμενων στοιχείων της ίδιας κλάσης, μπορείτε να τα επιλέγετε διαδοχικά, χρησιμοποιώντας το Tab.
Δείτε: Επιλογή Στοιχείων.

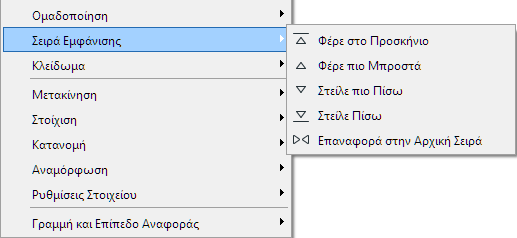

Στις περισσότερες περιπτώσεις, η προκαθορισμένη σειρά τοποθέτησης του Archicad αποδεικνύεται πρακτική. Μπορεί όμως να θέλετε να τοποθετήσετε στοιχεία με κάποια διαφορετική σειρά αλληλοεπικάλυψης. Στην περίπτωση που ένα Ράστερ επικαλύπτει ένα 2D στοιχείο ή ένα αντικείμενο, ένα σύνολο εντολών στο ιεραρχικό μενού Επεξεργασία > Σειρά Εμφάνισης ή τα αντίστοιχα κουμπιά της γραμμής εργαλείων Τακτοποίηση Στοιχείων, σας επιτρέπουν να αγνοήσετε την προκαθορισμένη σειρά τοποθέτησης, στοιχείο προς στοιχείο.
Σε πρόσφατα τοποθετημένα στοιχεία, οι εντολές λειτουργούν ως εξής:
•Φέρε πιο Μπροστά: Το επιλεγμένο στοιχείο/στοιχεία θα υπερκαλύψει όλα τα μη τροποποιημένα στοιχεία της δικής του ή κατώτερων κατηγοριών, ενώ παράλληλα θα παραμείνει κάτω από τα στοιχεία των ανώτερων κατηγοριών.
•Φέρε στο Προσκήνιο: Το επιλεγμένο στοιχείο/στοιχεία θα υπερκαλύψει όλα τα υπόλοιπα στοιχεία.
•Στείλε πιο Πίσω: Το επιλεγμένο στοιχείο/στοιχεία θα υπερκαλυφθεί (θα πάει πίσω) από όλα τα μη τροποποιημένα στοιχεία της δικής του και των κατώτερων κατηγοριών, ενώ παράλληλα θα παραμείνει πάνω από τα στοιχεία των ανώτερων κατηγοριών.
•Στείλε Πίσω: Το επιλεγμένο στοιχείο/στοιχεία θα υπερκαλυφθεί από όλα τα υπόλοιπα στοιχεία.
•Επαναφορά στην Αρχική Σειρά: Αποκαθιστά την αρχική σειρά αλληλοεπικάλυψης που περιγράφηκε προηγουμένως.
Μηχανισμός της Σειράς Προτεραιότητας
Τόσο η προκαθορισμένη σειρά προτεραιότητας όσο και οι εντολές εξειδίκευσής της, βασίζονται σε δύο μηχανισμούς κατάταξης: τις κατηγορίες και τα επίπεδα τοποθέτησης.
Το Archicad κατατάσσει τα στοιχεία σε 14 επίπεδα. Κάθε επίπεδο μπορεί να περιέχει οποιονδήποτε από τους διαθέσιμους τύπους στοιχείων. Η τελική σειρά τοποθέτησης που μπορείτε να δείτε στην οθόνη σας και στις εκτυπώσεις, βασίζεται στα επίπεδα τοποθέτησης και στις κατηγορίες των στοιχείων. Όλα τα στοιχεία ενός επιπέδου θα υπερκαλύπτουν τα στοιχεία των κατώτερων επιπέδων, ανεξάρτητα από την κατηγορία τους.
Τα καινούργια στοιχεία κατατάσσονται πάντα στο προτιμητέο επίπεδο τοποθέτησης της κατηγορίας τους. Η σειρά επιπέδων τοποθέτησης έχει ως εξής:
1-4: Κενά εξ ορισμού
5: Σημειώσεις
6: 2D Στοιχεία
7: Στοιχεία ΒΙΒΛΙΟΘΗΚΗΣ
8: 3D Δομές
9: 2D Πολύγωνα
10: Εικόνες
11-14: Κενά, εξ ορισμού
Εξ ορισμού, τα ανώτερα και κατώτερα 4 επίπεδα είναι κενά. Σε αυτά τα επίπεδα μπορείτε να μεταφέρετε στοιχεία οποιουδήποτε τύπου, με τη βοήθεια των εντολών του μενού Επεξεργασία > Σειρά Εμφάνισης που αναφέρθηκαν παραπάνω.
Οι εντολές Φέρε στο Προσκήνιο και Στείλε Πίσω, μεταφέρουν τα επιλεγμένα στοιχεία μέχρις ότου αυτά να υπερκαλύπτουν (ή να υπερκαλύπτονται από) όλα τα υπάρχοντα στοιχεία. Αυτό δεν σημαίνει ότι θα βρίσκονται απαραίτητα στο επίπεδο 1 ή 14, καθώς στις περισσότερες περιπτώσεις θα εξακολουθεί να είναι δυνατή η τοποθέτηση άλλων στοιχείων από πάνω ή από κάτω τους.
Κείμενο ή Διαστάσεις που έχουν μεταφερθεί στο ανώτερο επίπεδο τοποθέτησης, δεν μπορούν να υπερκαλυφθούν. Για παράδειγμα, αν θέλετε να μεταφέρετε ένα Ράστερ ώστε να τα επικαλύπτει, θα πρέπει να μεταφέρετε πρώτα το Κείμενο, ένα επίπεδο πίσω.
Κατά τη μετακίνηση μπροστά ή πίσω αρκετών στοιχείων που είναι τοποθετημένα σε διαφορετικά επίπεδα, κάθε στοιχείο θα μεταφέρεται μόνον κατά ένα επίπεδο.
Όταν μεταφέρετε στο προσκήνιο ή στο παρασκήνιο στοιχεία διαφορετικού τύπου, αυτά θα υπερκαλύπτουν (ή θα υπερκαλύπτονται από) όλα τα υπάρχοντα στοιχεία, ενώ θα διατηρούν τη σχετική σειρά τοποθέτησης μεταξύ τους.
Οι Χώροι και τα Ράστερ είναι σύνθετα στοιχεία και αποτελούνται από συστατικά δύο διαφορετικών κατηγοριών (Πολύγωνα Χώρων και Σφραγίδες Χώρων, Ράστερ και τα κείμενα του εμβαδού τους). Αυτά τα δύο συστατικά διατηρούν πάντα τη σχετική τους σειρά σύμφωνα με τις κατηγορίες τους, π.χ., το κείμενο που αναγράφει το εμβαδόν μιας περιοχής, υπερκαλύπτει πάντα το αντίστοιχο ράστερ. Αν και έχετε τη δυνατότητα να αλλάξετε τη σειρά υπερκάλυψής τους μεμονωμένα, τα Ράστερ και τα Ράστερ Χώρων δεν μπορούν ποτέ να υπερκαλύπτουν το κείμενό τους ή τις σφραγίδες των χώρων τους και αντίστροφα, συμπαρασύροντας πάντα και το άλλο κατά τη μεταφορά του, έτσι ώστε να διατηρείται η σχετική τους σειρά.
Στην εξαγωγή αρχείων DXF/DWG, όλα τα στοιχεία θα είναι διαφανή, που σημαίνει ότι τα υπερκαλυμμένα ή τα μερικώς καλυπτόμενα στοιχεία θα είναι εντελώς ορατά.
