Ενοποίηση Γραμμών και Ράστερ στα Παράθυρα Σχεδίου
Αρκετές λειτουργίες του Archicad συνεπάγονται τη δημιουργία “διασπασμένων” στοιχείων. Λεπτομέρειες, Φύλλα Εργασίας και Τομές-Σχέδια βασισμένες στο Μοντέλο, δημιουργούν 2D στοιχεία (γραμμές, ράστερ) από τα κατασκευαστικά στοιχεία του μοντέλου. Επίσης, τα εισαγόμενα DWG σχέδια εμφανίζονται στο Archicad σε 2D μορφή, σαν μία μεγάλη συλλογή γραμμών και ράστερ.
Σε αυτά τα παράθυρα τύπου-Σχέδιο και πριν από την τελική εξαγωγή, μπορεί να θέλετε να ρυθμίσετε περαιτέρω την άποψη. Θα διαπιστώσετε ότι τα “διασπασμένα” ράστερ και γραμμές συχνά περιέχουν πλεονάζοντα στοιχεία (πρόσθετα τμήματα γραμμής, επικαλυπτόμενα ή πλεονάζοντα ράστερ) που δυσκολεύουν την επεξεργασία.
Για διευκόλυνση της επεξεργασίας, χρησιμοποιήστε τις λειτουργίες Ενοποίηση Γραμμών και Ενοποίηση Ράστερ σε επιλεγμένα στοιχεία του παραθύρου.
Η Ενοποίηση Γραμμών και η Ενοποίηση Ράστερ είναι διαφορετικές λειτουργίες και εκτελούνται ανεξάρτητα η μία από την άλλη. Επιλέξτε τα στοιχεία και μετά εκτελέστε την Ενοποίηση Γραμμών ή την Ενοποίηση Ράστερ. (Επεξεργασία > Αναμόρφωση > Ενοποίηση Γραμμών/Ράστερ). Οι δύο εντολές περιγράφονται εν συντομία παρακάτω.
Μέσα στο παράθυρο, επιλέξτε τουλάχιστον δύο στοιχεία τύπου-γραμμή που θέλετε να συμπεριλάβετε στη διαδικασία Ενοποίηση Γραμμών. Στοιχεία τύπου-γραμμή είναι οι ευθείες γραμμές, οι πολυΓΡΑΜΜΕΣ, τα τόξα και οι κύκλοι.
Σημείωση: Η Ενοποίηση Γραμμών δεν επηρεάζει οποιοδήποτε στοιχείο τύπου-γραμμή έχει απόληξη.
Η εντολή Ενοποίηση Γραμμών (Επεξεργασία > Αναμόρφωση > Ενοποίηση Γραμμών) εμφανίζει τον Βοηθό Ενοποίησης Γραμμών.
Αυτή η εντολή είναι διαθέσιμη και από τη Γραμμή Εργαλείων Επεξεργασία Στοιχείων.
Ξεφυλλίστε τώρα τον βοηθό (πατώντας “Επόμενο” στο κάτω μέρος κάθε σελίδας) και τσεκάρετε τα κουτάκια των επιλογών της Ενοποίησης Γραμμών που θέλετε να εκτελεστούν σαν μέρος της διαδικασίας ενοποίησης.
Για λεπτομέρειες, δείτε: Ρυθμίσεις Ενοποίησης Γραμμών.
Στην τελευταία σελίδα, κάντε κλικ στο “Ενοποίηση” για να εκτελεστεί η Ενοποίηση Γραμμών.

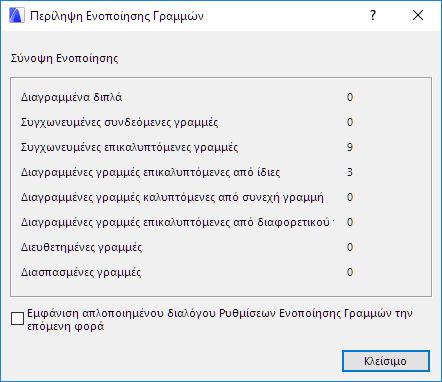

Μετά από την ενοποίηση των γραμμών, εμφανίζεται μία αναφορά, που περιλαμβάνει τον αριθμό των στοιχείων (αν υπάρχουν) που έχουν διαγραφεί ή συγχωνευτεί για κάθε τύπο ενοποίησης γραμμών.
Στο τέλος αυτής της σελίδας, ένα κουτάκι τσεκαρίσματος σας επιτρέπει να χρησιμοποιήσετε, την επόμενη φορά που θα ζητήσετε την εντολή, τις απλοποιημένες Ρυθμίσεις Ενοποίησης Γραμμών (αντί για τον Βοηθό).
Οι Ρυθμίσεις Ενοποίησης Γραμμών περιέχουν τις ίδιες επιλογές με τον Βοηθό, αλλά όλες οι επιλογές βρίσκονται σε έναν μόνο διάλογο.
Μέσα στο τρέχον παράθυρο, επιλέξτε τουλάχιστον δύο ράστερ που θέλετε να συμπεριλάβετε στη διαδικασία Ενοποίηση Ράστερ.
Η εντολή Ενοποίηση Ράστερ (Επεξεργασία > Αναμόρφωση > Ενοποίηση Ράστερ) εμφανίζει τις Ρυθμίσεις Ενοποίησης Ράστερ.
Δείτε λεπτομέρειες σε Ρυθμίσεις Ενοποίησης Ράστερ.
