Έλεγχος για Γραμμικές Επικαλύψεις - Πειραματική Δυνατότητα

Βελτιώστε την ποιότητα του μοντέλου πριν από τη δημιουργία της τεκμηρίωσης.

Το add-on εντοπίζει ζεύγη επικαλυπτόμενων στοιχείων: εάν οι Γραμμές Αναφοράς τους επικαλύπτονται μερικώς ή πλήρως, θεωρούνται επικαλυπτόμενες. Αυτά τα ζεύγη στη συνέχεια επισημαίνονται ως Ζητήματα, ώστε να μπορείτε να εξετάσετε και να διορθώσετε κάθε Ζήτημα, κατά βούληση.

Σημείωση: Πρόκειται για μία πειραματική λειτουργία που δεν λειτουργεί σε καμπύλα στοιχεία.

Ενεργοποιήστε τη δυνατότητα

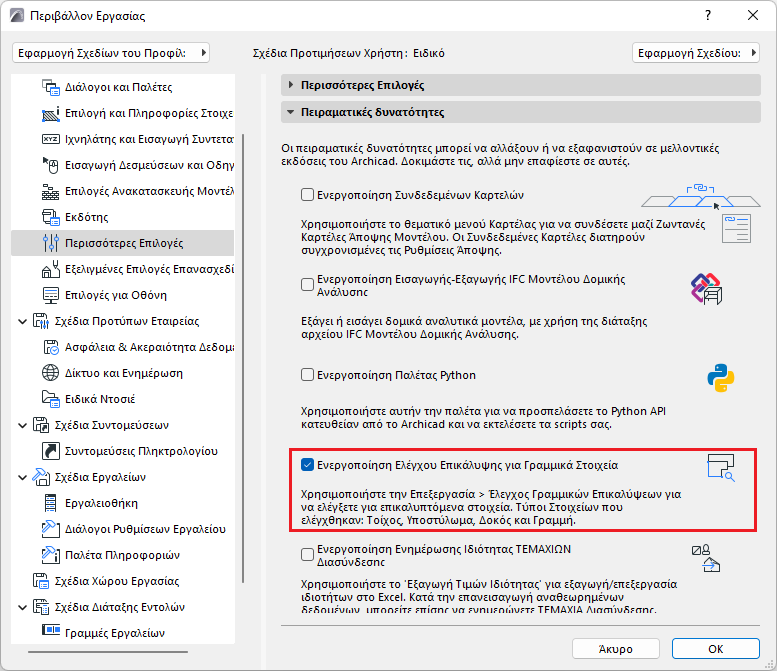

Πρόκειται για μία δυνατότητα σε πειραματικό στάδιο. Βεβαιωθείτε ότι την έχετε ενεργοποιήσει στο Επιλογές > Περιβάλλον Εργασίας > Περισσότερες Επιλογές > Πειραματικές δυνατότητες:

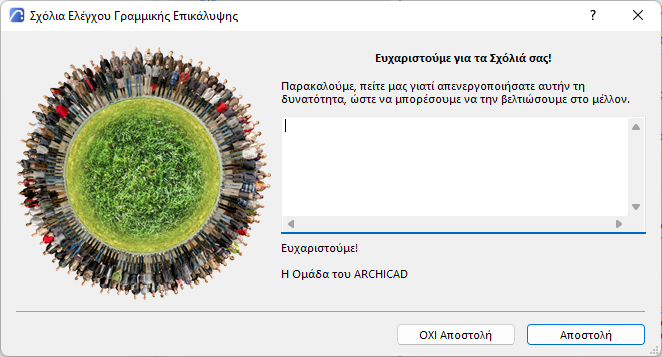

Για την αποστολή σχολίων, δοκιμάστε τη δυνατότητα και στη συνέχεια καταργήστε την επιλογή 'Ενεργοποίηση Ελέγχου Επικάλυψης για Γραμμικά Στοιχεία' και στείλτε τα σχόλιά σας. Ευχαριστούμε για τα Σχόλιά σας!

Προτεινόμενη ροή εργασίας

1.Πηγαίνετε στο Επεξεργασία > Έλεγχος Γραμμικών Επικαλύψεων για να ανοίξετε την παλέτα Έλεγχος Γραμμικών Επικαλύψεων.

2.Επιλέξτε ποιο τμήμα του μοντέλου θα ελέγξετε: είτε την Ενεργή Άποψη, είτε την Επιλογή/Πλαίσιο Επιλογής

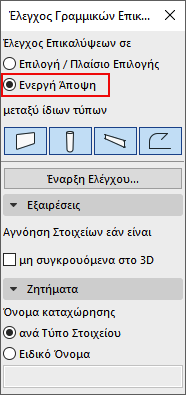

Ενεργή Άποψη: Ελέγχει όλα τα στοιχεία που είναι ορατά στην τρέχουσα ενεργή άποψη.

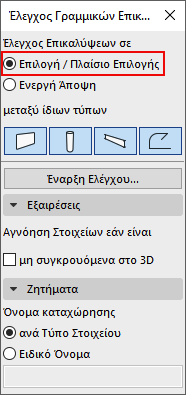

Επιλογή/Πλαίσιο Επιλογής: Ελέγχει μόνον όσα στοιχεία είναι επιλεγμένα ή περιέχονται σε ένα Πλαίσιο Επιλογής.

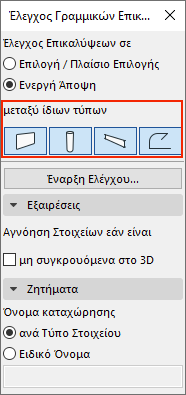

3. Ενεργοποιήστε τα εικονίδια εργαλείων για να ορίσετε ποια ζεύγη στοιχείων θα ελεγχθούν: Τοίχοι έναντι Τοίχων, Υποστυλώματα έναντι Υποστυλωμάτων, Δοκοί έναντι Δοκών, και/ή Στοιχεία Γραμμής έναντι Στοιχείων Γραμμής.

4.Πατήστε το 'Έναρξη Ελέγχου...'

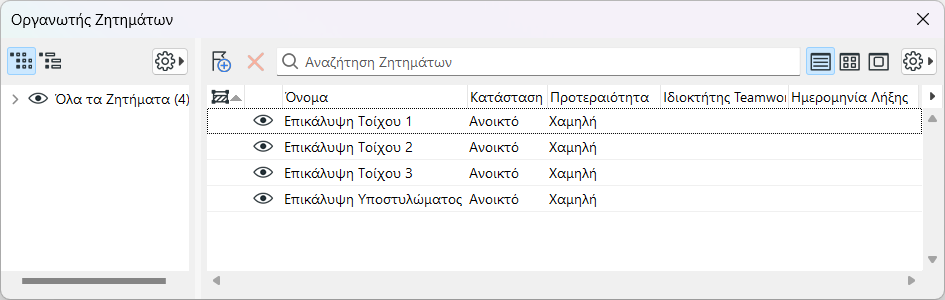

5.Για να δείτε τα αποτελέσματα, ανοίξτε τον Οργανωτή Ζητημάτων (Παράθυρα > Παλέτες > Οργανωτής Ζητημάτων).

Εξ ορισμού, όλα τα Ζητήματα είναι ορατά, η κατάστασή τους είναι ανοικτή και έχουν χαμηλή προτεραιότητα.

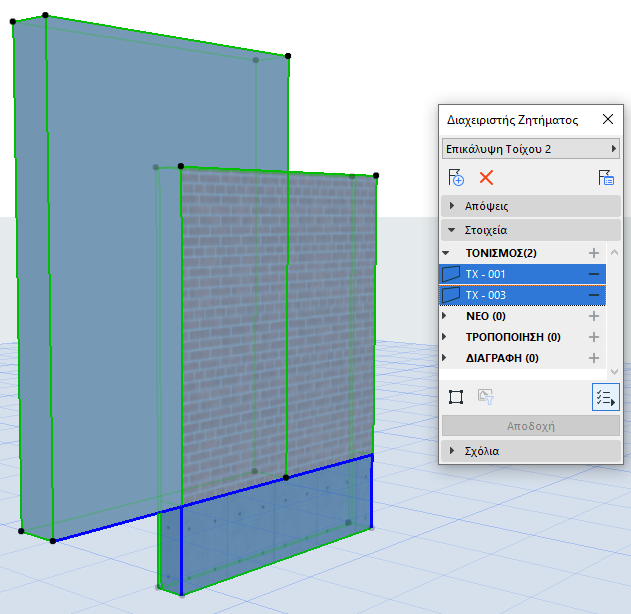

6.Κάντε διπλό κλικ σε ένα Ζήτημα για να το δείτε στον Διαχειριστή Ζητήματος. Εστιάστε στα επισημασμένα στοιχεία και προσαρμόστε το μοντέλο όπως απαιτείται.

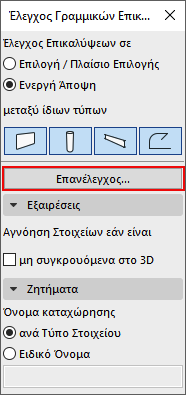

7.Πατήστε Επανέλεγχος για να εκτελεστεί ξανά. Ζητήματα που έχουν επιλυθεί θα αφαιρεθούν από τον Διαχειριστή Ζητήματος.

Σημείωση: Η εντολή παραμένει ως "Επανέλεγχος" μέχρι να κλείσετε τη μελέτη.

Πρόσθετες Επιλογές

Παράλειψη Μη Συγκρουόμενων Στοιχείων

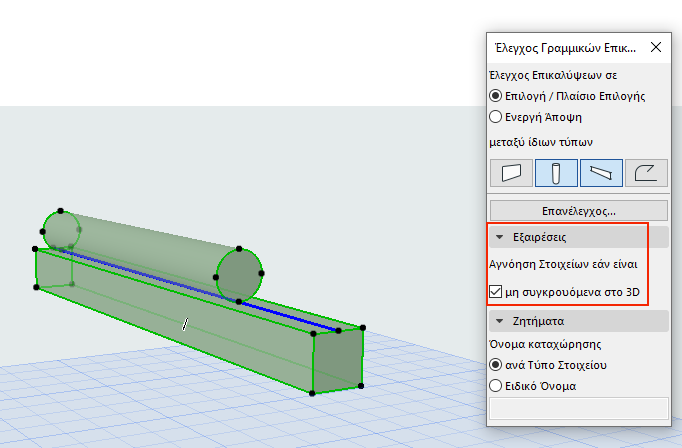

Σε ορισμένες περιπτώσεις, δύο στοιχεία μπορεί να έχουν επικαλυπτόμενες Γραμμές Αναφοράς, αλλά στην πραγματικότητα δεν συγκρούονται στο 3D. Για να αγνοήσετε τέτοια ζητήματα, ενεργοποιήστε την επιλογή 'Παράλειψη Στοιχείων εάν δεν συγκρούονται στο 3D'.

Οι Γραμμές Αναφοράς επικαλύπτονται, αλλά δεν υπάρχει σύγκρουση στο 3D. Αυτά τα στοιχεία παραλείπονται, δεν βρέθηκε κανένα Ζήτημα.

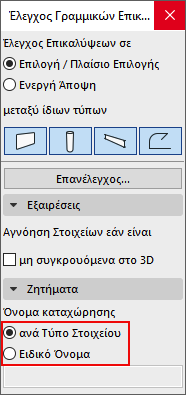

Αυτόματη Ονομασία Ζητήματος

Τα ονόματα Ζητημάτων δημιουργούνται, εξ ορισμού, με βάση τον τύπο του στοιχείου. Είναι επίσης αριθμημένα.

Ωστόσο, επιλέγοντας 'Ειδικό Όνομα', μπορείτε να επιλέξετε ένα άλλο όνομα για το Ζήτημα στο πάνελ Ζητήματα. Με αυτόν τον τρόπο, όλα τα ζητήματα που έχουν δημιουργηθεί θα έχουν το ίδιο ειδικό όνομα, αλλά θα είναι αριθμημένα.

Μπορείτε να τροποποιήσετε ένα προς ένα τα προεπιλεγμένα ονόματα αργότερα, στον Οργανωτή Ζητημάτων.
