Το Εργαλείο Μέτρηση που βρίσκεται στην Τυπική γραμμή εργαλείων, σας επιτρέπει να μετράτε αποστάσεις και εμβαδά μέσα στη μελέτη.
Είναι μία προσωρινή λειτουργία, για γρήγορη πληροφόρηση στην οθόνη.
Για να χρησιμοποιήσετε το Εργαλείο Μέτρηση, ενεργοποιήστε το σχετικό εικονίδιο στην Τυπική Γραμμή Εργαλείων ή χρησιμοποιήσετε τη συντόμευση M. Κάντε κλικ σε ένα σημείο σαν αρχή (στην άνω αριστερή κορυφή του ορθογωνικού τοίχου, στην παρακάτω εικόνα) και αρχίστε να ακολουθείτε το ίχνος του τοίχου. Ο Ιχνηλάτης δείχνει τις αποστάσεις (οριζόντια, κάθετη και ακτινική), μετρημένες από το αρχικό σημείο, καθώς επίσης και τη γωνία.

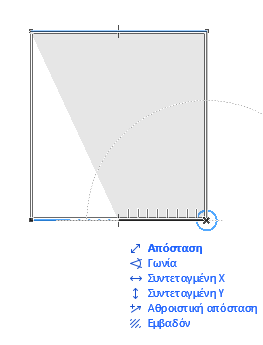

Μπορείτε να μετρήσετε οσαδήποτε τμήματα στη σειρά: κάθε κλικ αντιπροσωπεύει ένα νέο αρχικό σημείο από το οποίο θα μετρηθεί η επόμενη απόσταση. Μετά από δύο ή περισσότερα κλικ, ο Ιχνηλάτης δείχνει επίσης μία αθροιστική απόσταση και το εμβαδόν (ορατό στην οθόνη σαν μία γκρι περιοχή). Η ακόλουθη εικόνα δείχνει την πληροφόρηση του εργαλείου Μέτρηση μετά από τρία κλικ, καθώς προσεγγίζετε την τελευταία κορυφή του ορθογωνικού τοίχου.
Μπορείτε να χρησιμοποιείτε το εργαλείο Μέτρηση και κατά τη δημιουργία στοιχείων. Για παράδειγμα, όταν αρχίζετε να σχεδιάζετε έναν Τοίχο μπορείτε να ενεργοποιήσετε το εργαλείο Μέτρηση, να μετρήσετε (ή και να επεξεργαστείτε) μία τιμή με τα πεδία που δείχνει και μετά να πατήσετε το Enter για να μεταβιβάσετε αυτήν την τιμή στο κατάλληλο πεδίο του Ιχνηλάτη.
