Οι Οδηγοί Έλξης είναι προσωρινές γραμμές και τόξα που εμφανίζονται κατά μήκος υφιστάμενων στοιχείων, ως βοήθημα τοποθέτησης ενός στοιχείου με ακρίβεια.
Σε αντίθεση με τις Γραμμές-Οδηγούς, οι Οδηγοί Έλξης είναι προσωρινοί και εξαφανίζονται αυτόματα μόλις ο κέρσορας βρεθεί εκτός περιοχής (ακτίνας δράσης). Ωστόσο, μπορείτε να κάνετε έναν Οδηγό Έλξης να παραμείνει στη θέση του, εάν τον "καρφιτσώσετε".
Μπορείτε επίσης να ελέγξετε τους Οδηγούς Έλξης που θα εμφανιστούν, μαρκάροντας συγκεκριμένες ακμές ή σημεία ως Αναφορές Έλξης.
Δείτε τις παρακάτω ενότητες για τον τρόπο χρήσης των Οδηγών Έλξης:
Κλείδωμα Εισαγωγής σε Οδηγό Έλξης
Για δέσμευση της εισαγωγής σας στον επιθυμητό Οδηγό Έλξης, κάντε ένα από τα εξής:
•Πιέστε Shift κατά την εισαγωγή
•Από το θεματικό μενού, χρησιμοποιήστε το Κλείδωμα σε Γραμμή-Οδηγό/Οδηγό Έλξης
Διακόπτης Λειτουργίας (ΝΑΙ/ΟΧΙ) Οδηγών Έλξης
Για ενεργοποίηση/απενεργοποίηση των Οδηγών Έλξης, κάντε ένα από τα εξής:
•Ενεργοποιήστε την επιλογή Οδηγοί και Σημεία Έλξης από την Τυπική Γραμμή Εργαλείων (μενού Οδηγοί)
•Χρησιμοποιήστε το Άποψη > Οδηγοί Έλξης
Για να εμφανίζονται οι Οδηγοί Έλξης σε περισσότερες, σχετικές με την εισαγωγή σας, θέσεις, μπορείτε να καθορίσετε οποιεσδήποτε ακμές ή σημεία ως Αναφορές Έλξης.

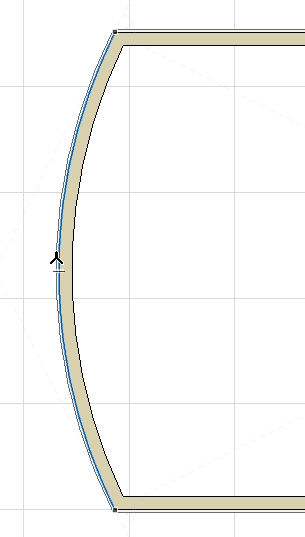

Ενεργοποιήστε μία Αναφορά Έλξης (έναν δυναμικά εμφανιζόμενο μπλε τονισμό) οδηγώντας τον κέρσορα πάνω από ακμές ή σημεία στοιχείων:
Μπορείτε να ενεργοποιήσετε ταυτόχρονα οποιονδήποτε αριθμό Αναφορών Έλξης. Μόλις ορίσετε Αναφορές Έλξης, θα δείτε να εμφανίζονται πρόσθετοι Οδηγοί Έλξης οι οποίοι σχετίζονται με αυτές τις Αναφορές αλλά και με το τρέχον διάνυσμα εισαγωγής.
Δείτε: Εμφανιζόμενοι Οδηγοί Έλξης.
Και πάλι, για να κλειδώσετε το διάνυσμα εισαγωγής σε οποιονδήποτε Οδηγό Έλξης, πιέστε Shift.
Οι Αναφορές Έλξης παραμένουν στη θέση τους, ακόμα και εάν απομακρύνετε τον κέρσορα, μέχρι να κάνετε ένα από τα εξής:
•Να ολοκληρώσετε την εισαγωγή
•Να πατήσετε ESC
•Να έχετε τον κέρσορα πάνω από την υφιστάμενη Αναφορά Έλξης μέχρι να εξαφανιστεί, ή να πατήσετε Q (δείτε Υποχρεωτική Αναφορά Έλξης (Συντόμευση), παρακάτω).
Υποχρεωτική Αναφορά Έλξης (Συντόμευση)
Πατήστε Q σε οποιαδήποτε ακμή ή σημείο για “Υποχρεωτική Αναφορά Έλξης”, ώστε να τονιστεί στιγμιαία μία ακμή ή μία κορυφή ως Αναφορά Έλξης (ανεξάρτητα από τον χρόνο που έχει οριστεί στο Περιβάλλον Εργασίας).
Σημείωση: Η προκαθορισμένη Συντόμευση για αυτήν την εντολή είναι το πλήκτρο Q, αλλά μπορεί να διαφέρει στη δική σας, τοπική έκδοση του Archicad.

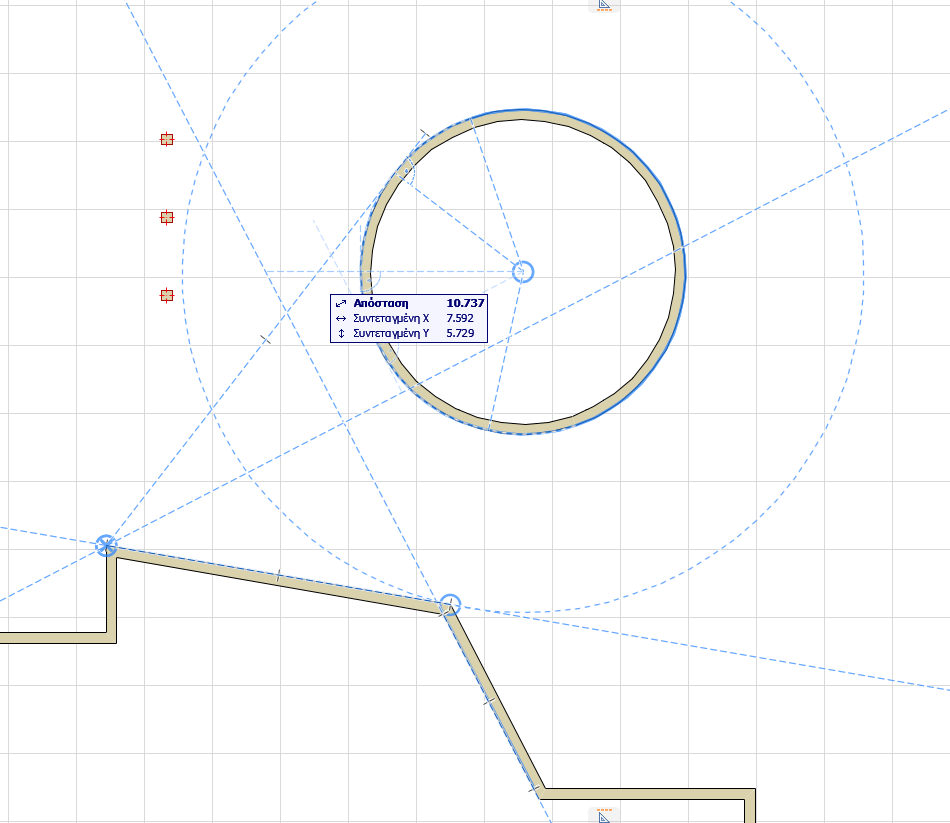

Κατά την εισαγωγή, οι Οδηγοί Έλξης θα αναδύονται αυτόματα και προσωρινά.
Ποιοι Οδηγοί Έλξης θα εμφανιστούν;
•Οι Οδηγοί Έλξης που σχετίζονται με τη θέση του κέρσορα (π.χ. Οριζόντια/Κάθετα, Παράλληλα με Πλέγμα, μία σταθερά Επαυξανόμενη Γωνία), ανάλογα με τις επιλογές που είναι ρυθμισμένες στο Επιλογές > Περιβάλλον Εργασίας > Δεσμεύσεις και Οδηγοί Εισαγωγής.
•Οι Οδηγοί Έλξης που σχετίζονται με οποιαδήποτε μαρκαρισμένη Αναφορά Έλξης και αυτών των Αναφορών Έλξης.
Όπου μπορεί να εφαρμοστεί, εικονίδια στον Οδηγό Έλξης υποδεικνύουν τη σχέση:
•Εφαπτομένη
•Παράλληλα
•Καθέτως
•Διχοτόμος Γωνίας (εάν έχει εφαρμογή)
•Γραμμή που συνδέει τα κέντρα δύο κύκλων (εάν έχει εφαρμογή)
Καρφίτσωμα ή Τοποθέτηση ενός Οδηγού Έλξης Χειροκίνητα
Σε αντίθεση με τους αυτόματα εμφανιζόμενους Οδηγούς Έλξης, ένας καρφιτσωμένος ή ρητώς τοποθετημένος Οδηγός Έλξης είναι απεριορίστου μήκους και παραμένει ορατός, χωρίς αχνοσβήσιμό του, μέχρι την ολοκλήρωση της εισαγωγής - ακόμα και εάν απομακρύνετε το ποντίκι σας.
Για να καρφιτσώσετε έναν Οδηγό Έλξης, ώστε να μην εξαφανιστεί μέχρι την ολοκλήρωση της εισαγωγής, ή για να τοποθετήσετε έναν χειροκίνητα, κάντε ένα από τα εξής:

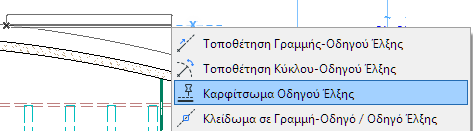

•Από το θεματικό μενού ενός υφιστάμενου Οδηγού Έλξης, χρησιμοποιήστε την εντολή Καρφίτσωμα Οδηγού Έλξης:

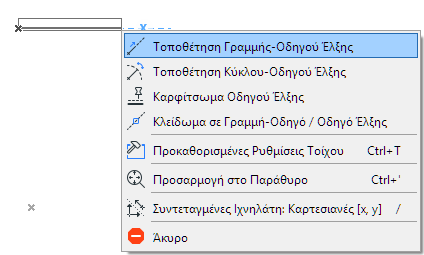

•Από το θεματικό μενού κατά την εισαγωγή στοιχείου, χρησιμοποιήστε τις εντολές Τοποθέτηση Οδηγού Έλξης - Γραμμή / Τοποθέτηση Οδηγού Έλξης - Κύκλος:

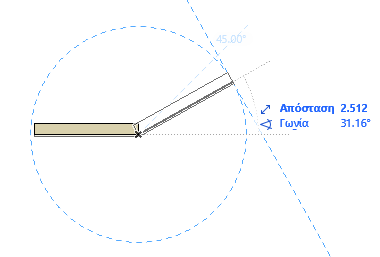

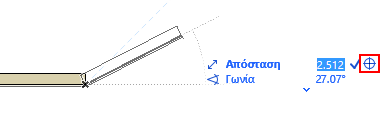

•Κατά την εισαγωγή με τον Ιχνηλάτη, κάντε κλικ στο εικονίδιο σταυρόνημα, στο πεδίο συντεταγμένων. Το στοιχείο που επεξεργάζεστε θα κάνει άλμα σε αυτήν την τιμή της συντεταγμένης και θα εμφανιστούν οι εφαρμόσιμοι Οδηγοί Έλξης.
Επιλογές Οδηγών Έλξης και Αναφορών Έλξης

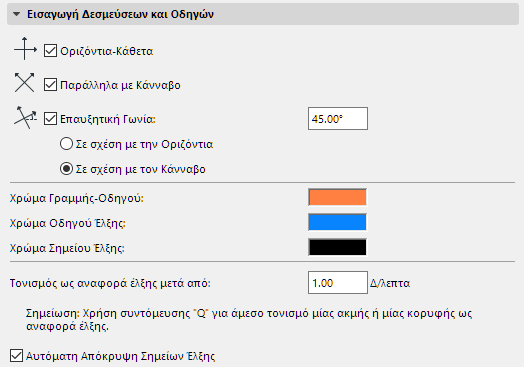

Οι επιλογές των Οδηγών/Αναφορών Έλξης ρυθμίζονται στο: Επιλογές > Περιβάλλον Εργασίας > Δεσμεύσεις και Οδηγοί Εισαγωγής.
Το χρώμα της Αναφοράς Έλξης είναι ίδιο με το χρώμα του Οδηγού Έλξης.
