Επανατοποθέτηση Επιπέδου Επεξεργασίας
Χρησιμοποιήστε τις εντολές Επιπέδου Επεξεργασίας για να αλλάξετε την προκαθορισμένη θέση του επιπέδου επεξεργασίας είτε πριν, είτε μετά την έναρξη της εισαγωγής στοιχείων. Οι διαθέσιμες εντολές ποικίλουν ανάλογα με την κατάσταση επεξεργασίας.
Σημείωση: Οι εντολές Απόκλιση και Έλξη από Όροφο είναι διαθέσιμες μόνον πριν από την έναρξη της εισαγωγής.
Πού θα Βρείτε Εντολές Επιπέδου Επεξεργασίας;
Για επανατοποθέτηση του επιπέδου επεξεργασίας στο 3D παράθυρο, είτε πριν, είτε κατά τη διάρκεια της Επεξεργασίας, χρησιμοποιήστε τις εντολές που βρίσκονται σε μία από τις εξής θέσεις:

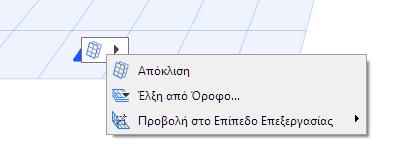

•Κάντε κλικ στην τετραγωνικού σχήματος “Λαβή” επιπέδου επεξεργασίας.

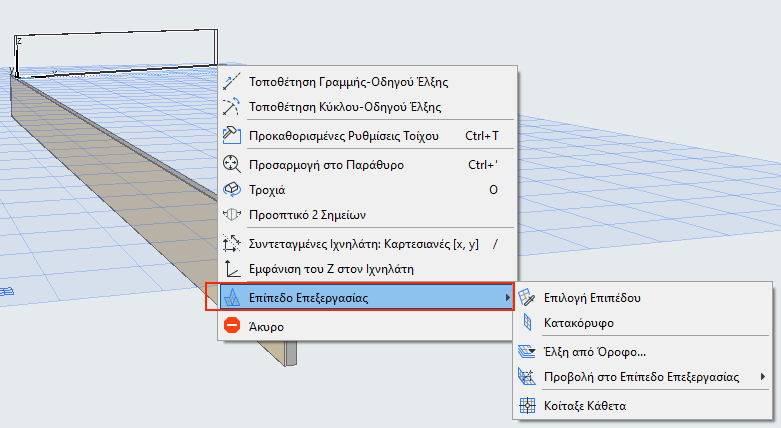

•Κάντε δεξί-κλικ για να εμφανιστεί ένα Θεματικό μενού και στη συνέχεια επιλέξτε Επίπεδο Επεξεργασίας.
•Πηγαίνετε στις εντολές από το Άποψη > Επιλογές Πλέγματος και Επιπέδου Επεξεργασίας.
Έλξη Επιπέδου Επεξεργασίας από Όροφο
Χρησιμοποιήστε αυτή την εντολή πριν από την εισαγωγή στοιχείου.
Για έλξη του επιπέδου επεξεργασίας από ένα συγκεκριμένο επίπεδο που αντιστοιχεί σε έναν όροφο της μελέτης:
1.Φέρτε στο προσκήνιο τις εντολές Επιπέδου Επεξεργασίας.

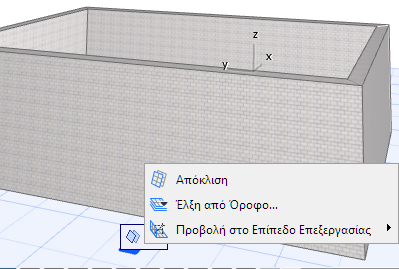

2.Επιλέξτε Έλξη από Όροφο.

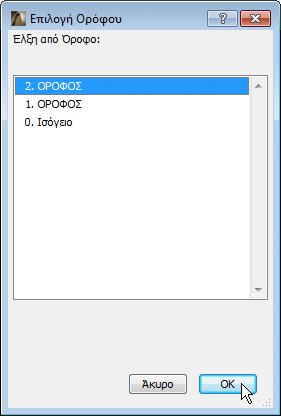

3.Στον διάλογο που εμφανίζεται, επιλέξτε τον όροφο της μελέτης στον οποίο θέλετε να μετακινήσετε το επίπεδο επεξεργασίας.
Απόκλιση Επιπέδου Επεξεργασίας
Χρησιμοποιήστε αυτή την εντολή πριν από την εισαγωγή στοιχείου.
1.Φέρτε στο προσκήνιο τις εντολές Επιπέδου Επεξεργασίας.
2.Επιλέξτε Απόκλιση.

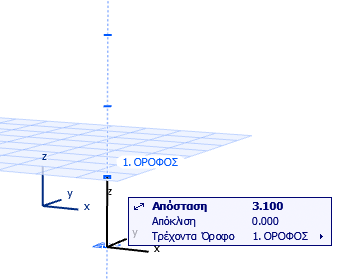

3.Χρησιμοποιήστε τον κέρσορα για να μετατοπίσετε το επίπεδο επεξεργασίας στην επιθυμητή θέση ή καθορίστε την απόκλιση αριθμητικά. Προσέξτε τον Οδηγό Έλξης που εμφανίζεται, επισημαίνοντας τις θέσεις του ορόφου, ώστε να γίνει ευκολότερη η τοποθέτηση του επιπέδου επεξεργασίας.
Άλλες Εντολές Επιπέδου Επεξεργασίας κατά την εισαγωγή
Διαλέξτε μία από τις επιλογές προσανατολισμού του επιπέδου επεξεργασίας (οι διαθέσιμες επιλογές ποικίλουν και εξαρτώνται από τον προσανατολισμό του τρέχοντος επιπέδου επεξεργασίας):
–Επόμενο Επίπεδο: Κάντε κλικ σε αυτό για να πάτε στο επόμενο επίπεδο επεξεργασίας που σχετίζεται με το είδος της επεξεργασίας.

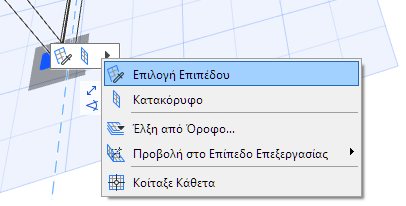

–Επιλογή Επιπέδου.
Δείτε: Επιλογή Επιπέδου.
–Οριζόντιο: Στρέφει το επίπεδο επεξεργασίας σε οριζόντια θέση.
–Κατακόρυφο: Στρέφει το επίπεδο επεξεργασίας σε κατακόρυφη θέση.
–Απόκλιση.
Δείτε: Απόκλιση Επιπέδου Επεξεργασίας.
–Κοίταξε Κάθετα: Ρυθμίζει το 3D παράθυρο, ώστε να είναι κάθετο στο Επίπεδο Επεξεργασίας.
–Προβολή στο Επίπεδο Επεξεργασίας.
Δείτε: Προβολή Κέρσορα στο Επίπεδο Επεξεργασίας.
–Μόνον επί του Επιπέδου.
Δείτε: Μόνον επί του Επιπέδου.

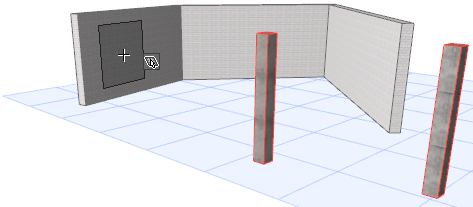

Μόλις κάνετε κλικ σε αυτή την εντολή, εμφανίζεται το γκρίζο ορθογώνιο του “επιλογέα επιπέδου”.
Κάντε ένα από τα εξής για να επιλέξετε ως επίπεδο επεξεργασίας, το επίπεδο που θέλετε:
•Μετακινήστε τον κέρσορα σε οποιοδήποτε επίπεδο ενός υφιστάμενου στοιχείου. Ένα ορθογώνιο θα σας βοηθήσει να δείτε το επίπεδο.
•Κάντε κλικ σε οποιαδήποτε τρία σημεία στον χώρο (όπως τρία χαρ. σημεία στοιχείου) για να καθορίσετε ένα επίπεδο
•Κάντε κλικ στην ακμή ενός στοιχείου και σε ένα άλλο σημείο (με οποιαδήποτε σειρά) για να καθορίσετε ένα επίπεδο.
Προβολή Κέρσορα στο Επίπεδο Επεξεργασίας
Εξ ορισμού, κατά τη γραφική επεξεργασία, ο κέρσορας μετακινείται επί του επιπέδου επεξεργασίας. Εάν χρειαστεί, μπορείτε να επαναπροσδιορίσετε την κατεύθυνση αυτής της προβολής του κέρσορα.
Για να αλλάξετε την προβολή του κέρσορα ως προς το επίπεδο επεξεργασίας:
1.Αρχίστε τη λειτουργία επεξεργασίας.

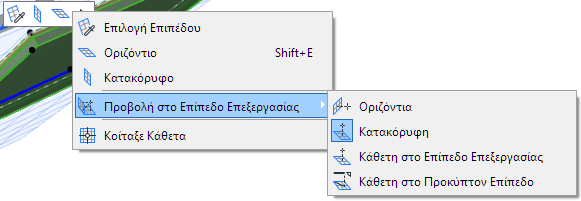

2.Από το θεματικό μενού, επιλέξτε Προβολή στο Επίπεδο Επεξεργασίας.
Εναλλακτικά, κάντε κλικ στην “Λαβή Επιπέδου Επεξεργασίας” για να εμφανιστούν οι ίδιες εντολές.
3.Διαλέξτε μία από τις επιλογές προβολής:
•Καθέτως
•Οριζοντίως
•Κάθετη στο Επίπεδο Επεξεργασίας
•Κάθετη στο Προκύπτον Επίπεδο
Χρησιμοποιήστε αυτή την εντολή κλειδώματος της εισαγωγής στο υφιστάμενο επίπεδο επεξεργασίας, πριν ξεκινήσετε τη δημιουργία του νέου στοιχείου.
Για παράδειγμα, αυτό είναι χρήσιμο, εάν θέλετε να δημιουργήσετε ένα στοιχείο επάνω στο υφιστάμενο επίπεδο επεξεργασίας, ανιχνεύοντας το σχήμα ενός υφιστάμενου στοιχείου (π.χ. στέγης) σε ένα άλλο επίπεδο.
1.Φέρτε στο προσκήνιο τις εντολές Επιπέδου Επεξεργασίας.

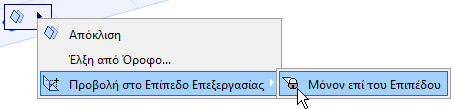

2.Από το υπο-μενού Προβολή στο Επίπεδο Επεξεργασίας, επιλέξτε τον διακόπτη Μόνον επί του Επιπέδου.
Το νέο στοιχείο θα τοποθετηθεί στο επίπεδο επεξεργασίας, έστω και αν ο κέρσορας βρίσκεται σε ένα άλλο επίπεδο.
