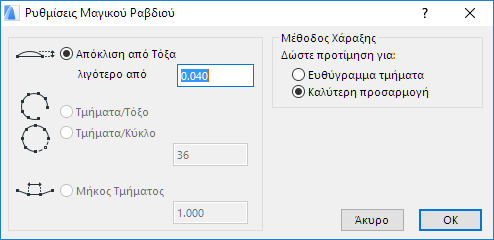

Χρησιμοποιήστε την εντολή Σχεδίαση > Ρυθμίσεις Μαγικού Ραβδιού για να ανοίξετε αυτόν τον διάλογο.
Κατά τη δημιουργία καμπύλων Τοίχων και πολυγωνικού τύπου στοιχείων που έχουν ως βάση Τόξα, Κύκλους και Splines, η προσέγγιση βασίζεται στην κατάσταση του διαλόγου της εντολής Ρυθμίσεις Μαγικού Ραβδιού.
Με τα δύο στρογγυλά κουμπιά που βρίσκονται στα δεξιά, επιλέγετε μεταξύ δύο μεθόδων χάραξης.
•Καλύτερη Προσαρμογή: Τα καμπύλα τμήματα θα ακολουθήσουν όσο καλύτερα γίνεται το αρχικό σχήμα των Κύκλων, των Τόξων και των Splines.
•Ευθύγραμμα τμήματα: Θα χρησιμοποιηθούν μόνον ευθύγραμμα τμήματα.
Τα 4 κουμπιά στα αριστερά επιτρέπουν την επιλογή σειράς ρυθμίσεων, με σκοπό την καλύτερη προσέγγιση των καμπυλών με γραμμικά τμήματα.
•Απόκλιση από Τόξα: Εισάγετε μία τιμή για να καθορίσετε τη μέγιστη απόκλιση της πολυγωνικής από το αρχικό καμπύλο στοιχείο.
•Τμήματα/Τόξο: Καθορίστε τον αριθμό τμημάτων κατά μήκος ενός Τόξου.
•Τμήματα/Κύκλο: Καθορίστε τον αριθμό τμημάτων κατά μήκος ενός Κύκλου. Σε αυτήν την περίπτωση, τα τόξα μετασχηματίζονται σε τόσα τμήματα, όσα αναλογούν στο τμήμα του κύκλου που αντιπροσωπεύει το τόξο.
•Μήκος Τμήματος: Εισάγετε μία τιμή για να καθορίσετε το μήκος τμήματος για μετασχηματισμούς σε ίσου μήκους τμήματα.
Σημείωση: Εάν έχετε επιλέξει τη μέθοδο Καλύτερης Προσαρμογής αλλά δεν είναι δυνατή η δημιουργία πραγματικών καμπυλών, το Archicad θα προσπαθήσει να προσομοιώσει τις καμπύλες, χρησιμοποιώντας μία από τις παραπάνω τέσσερις περιπτώσεις με την ιεράρχηση που έχουν μέσα στον Διάλογο.
