Δημιουργία Συναρμογής ή Απότμησης

Χρησιμοποιήστε την εντολή Επεξεργασία > Αναμόρφωση > Συναρμογή/Απότμηση για να συναρμόσετε ή να αποτμήσετε δύο ευθείες γραμμές/πολυΓΡΑΜΜΕΣ, τοίχους στο σημείο συνάντησής τους, ή τη γωνία(ες) ενός πολυγωνικού στοιχείου.

Αυτές οι εντολές είναι επίσης διαθέσιμες στην Τυπική γραμμή εργαλείων.

Για ειδικές επιλογές συναρμογής/απότμησης που διατίθενται για τις Μορφές, δείτε: Βασική Επεξεργασία Μορφής: Συναρμογή/Απότμηση μίας Μορφής.

Για να ανοίξετε τον διάλογο Συναρμογή/Απότμηση, τις δύο γραμμές, ή το πολυγωνικό στοιχείο.

Στη συνέχεια, κάντε ένα από τα ακόλουθα:

•Επιλέξτε την εντολή Επεξεργασία > Αναμόρφωση > Συναρμογή/Απότμηση ή

•Επιλέξτε το εικονίδιο Συναρμογή/Απότμηση της ΜικροΠαλέτας, όταν το επιλεγμένο στοιχείο είναι ένα πολύγωνο.

Επιλέξτε Συναρμογή ή Απότμηση:

•Η Συναρμογή ενώνει τα ακραία σημεία των δύο ευθύγραμμων τμημάτων με ένα Τόξο.

•Η Απότμηση ενώνει τα ακραία σημεία των δύο ευθύγραμμων τμημάτων με ένα ευθύγραμμο τμήμα που αποκόπτει τις γωνίες.

•Εισάγετε μία ακτίνα για τη συναρμογή/απότμηση. Η απότμηση δεν έχει ακτίνα, αλλά θα σχεδιάζεται ως η χορδή του τόξου της καθοριζόμενης ακτίνας.

Σημείωση: Εάν η τρέχουσα ακτίνα συναρμογής είναι μεγαλύτερη από τα γειτονικά ευθ. τμήματα, τότε μειώνεται αυτόματα στο μήκος του μικρότερου ευθ. τμήματος.

•Πατήστε το OK.

Σημείωση: Οι εντολές Συναρμογή, Απότμηση και Τομή/Σύνδεση δεν επενεργούν σε ομαδοποιημένα στοιχεία, εκτός εάν έχει ενεργοποιηθεί η Προσωρινή Διάσπαση Ομάδων.

Δείτε: Προσωρινή Διάσπαση Ομάδων.

Εφαρμογή σε όλες τις Γωνίες

Για να εφαρμόσετε τη Συναρμογή ή Απότμηση σε όλες τις γωνίες του επιλεγμένου πολυγώνου, τσεκάρετε το κουτάκι Εφαρμογή σε όλες τις Γωνίες.

Σημείωση: Αυτό το κουτάκι ενεργοποιείται μόνον όταν το επιλεγμένο στοιχείο είναι ένα πολύγωνο.

Αν επιλέξετε πρώτα ένα πολύγωνο και μετά την εντολή Επεξεργασία > Αναμόρφωση > Συναρμογή/Απότμηση, εξ ορισμού, το κουτάκι θα είναι τσεκαρισμένο και μη επεξεργάσιμο και η εντολή συναρμογής/απότμησης θα εφαρμοστεί σε όλες τις κορυφές.

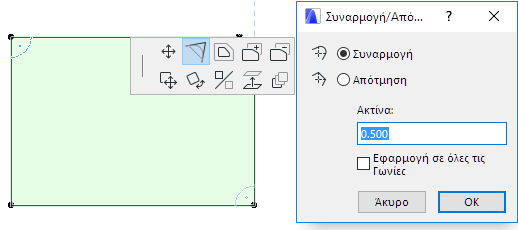

Για Συναρμογή/Απότμηση σε μία μεμονωμένη κορυφή του πολυγώνου, κάντε κλικ σε αυτήν την κορυφή και χρησιμοποιήστε την εντολή της ΜικροΠαλέτας για να ανοίξει ο διάλογος Συναρμογή/Απότμηση.
