Καμπύλωμα/Ίσιωμα Πλευράς Στοιχείου

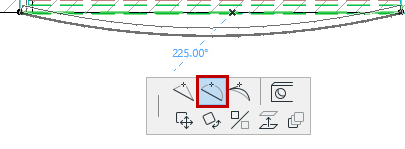

Με τη λειτουργία Καμπύλωμα πλευράς της ΜικροΠαλέτας, μπορείτε να καμπυλώσετε ένα τμήμα ενός ευθύγραμμου στοιχείου - όπως ενός τοίχου ή μίας δοκού - με σύρσιμο της ακμής ή της γραμμής αναφοράς.

Σημείωση: Εάν το καμπύλο τμήμα ενός πολυγώνου τέμνει οποιαδήποτε από τις υπόλοιπες πολυγωνικές ακμές, το Archicad θα “τακτοποιήσει” το σχήμα του πολυγώνου, γεγονός που μπορεί να προκαλέσει διάσπαση του πολυγώνου σε αρκετά τμήματα.

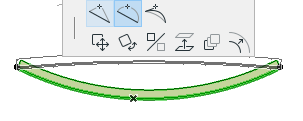

Για να ισιώσετε μία καμπύλη ακμή στοιχείου, επιλέξτε το καμπύλο στοιχείο και μετά επιλέξτε την εντολή Εισαγωγή Νέας Κορυφής από τη ΜικροΠαλέτα.

Περισσότερες πληροφορίες για την επεξεργασία καμπύλων στοιχείων, δείτε: Συστολή/Διαστολή Καμπύλων Στοιχείων.
