Απλός Ημικυλινδρικός Θόλος Εξώθησης: Παράλληλα στην Κάτοψη

Χρησιμοποιήστε αυτήν τη μέθοδο για να τοποθετήσετε ένα ημικυκλικό προφίλ Κελύφους και στη συνέχεια να το εξωθήσετε γραφικά.

Το προφίλ του Κελύφους είναι πάντα ένα ημικύκλιο. Αργότερα, μπορείτε να επεξεργαστείτε το προφίλ.

1.Ενεργοποιήστε το Εργαλείο Κέλυφος και επιλέξτε τη μέθοδο γεωμετρίας Εξώθηση, με την Απλή μέθοδο εισαγωγής.

Στην Κάτοψη ή στο 3D Παράθυρο:

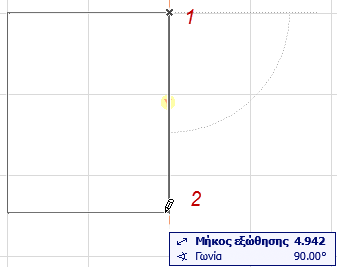

2.Κάντε κλικ δύο φορές για να ορίσετε το μήκος εξώθησης του Κελύφους.

3.Κάντε ένα τρίτο κλικ για να ορίσετε το πλάτος του Προφίλ του Κελύφους.

4.Το Κέλυφος έχει ολοκληρωθεί.
