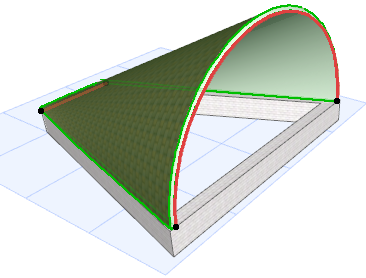

Ένα Ευθειογενές Κέλυφος απαιτεί δύο ξεχωριστά προφίλ σε δύο επίπεδα.
Κάθε ένα από τα δύο προφίλ, όπως τα στοιχεία τύπου-γραμμή, αποτελείται από τμήματα και κόμβους διακοπής. Για να δημιουργηθεί ένα ευθειογενές Κέλυφος, το Archicad θα σχεδιάσει γραμμές σύνδεσης μεταξύ των αντίστοιχων τμημάτων και κόμβων αυτών των δύο προφίλ. Στη συνέχεια, το Κέλυφος “αναπτύσσεται” πάνω σε αυτήν τη γεωμετρία.
Μορφοποίηση Ευθειογενούς Κελύφους
Η λογική (που ονομάζεται “Κανόνες Μορφοποίησης”) με την οποία συνδέονται τα δύο προφίλ μπορεί να έχει δύο μορφές. Έχοντας επιλεγμένη την Ευθειογενή μέθοδο Κατασκευής στην Παλέτα Πληροφοριών ή στο Πάνελ Γεωμετρία και Τοποθέτηση των Ρυθμίσεων Κελύφους, επιλέξτε το εικονίδιο μορφοποίησης που θέλετε.

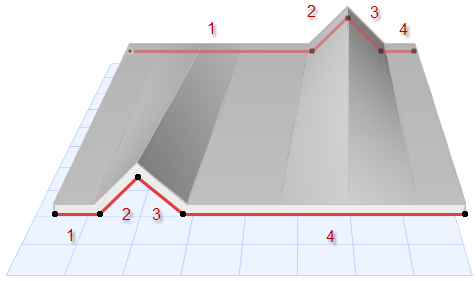

•Ζευγοποίηση: Τα προφίλ συνδέονται με αντιστοίχηση κάθε τμήματος/κόμβου του ενός προφίλ με ένα τμήμα/κόμβο του άλλου προφίλ. Εάν τα τμήματα/κόμβοι δεν μπορούν να ταυτιστούν ένα προς ένα, τότε ζευγοποιούνται αναλογικά.

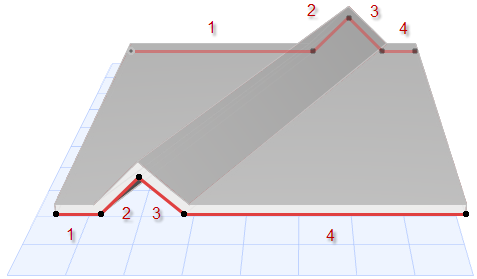

•Εξομάλυνση: Τα πολύγωνα του προφίλ συνδέονται, ενώνοντας τα αντίστοιχα τμήματα που παρουσιάζουν αναλογικά μήκη, χωρίς να υπολογίζεται η θέση των κόμβων. Αυτό μπορεί να εξυπηρετεί εάν έχετε σχεδιάσει τα προφίλ με μία spline, η οποία δημιουργεί ένα μεγάλο αριθμό, φαινομενικά τυχαίων κόμβων.
Για περισσότερα παραδείγματα, δείτε Ενδεικτικές Ροές Εργασίας Δημιουργίας Κελύφους.
