Κέλυφος εκ Περιστροφής: Καθορισμός Περιγραμμάτων στην Τομή

Εδώ, σχεδιάζετε μερικά Κελύφη εκ περιστροφής των οποίων τα προφίλ έχουν ένα κοινό ακραίο σημείο, αλλά τα ίδια είναι παράλληλα μεταξύ τους, σε μικρή απόσταση.

Στη συνέχεια, στο παράθυρο Τομής επιλέγετε ξεχωριστά κάθε Κέλυφος και σχεδιάζετε το περίγραμμά του σε σχήμα ορθογωνίου. Χρησιμοποιήστε προοδευτικά μικρότερα ορθογώνια. Το αποτέλεσμα είναι μερικά επικαλυπτόμενα τμήματα Κελύφους, των οποίων το μέγεθος είναι λίγο διαφορετικό.

1.Βεβαιωθείτε ότι η προκαθορισμένη στάθμη Κελύφους είναι ίση με 0.

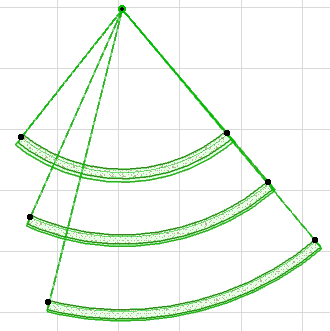

2.Σχεδιάστε στην Κάτοψη το πρώτο Κέλυφος εκ περιστροφής, όπως βλέπετε στην εικόνα.

3.Σχεδιάστε δύο ακόμη Κελύφη εκ περιστροφής, χρησιμοποιώντας την ίδια αρχή σχεδίασης των προφίλ, αλλά λίγο μεγαλύτερα και με απόκλιση από το προηγούμενο.

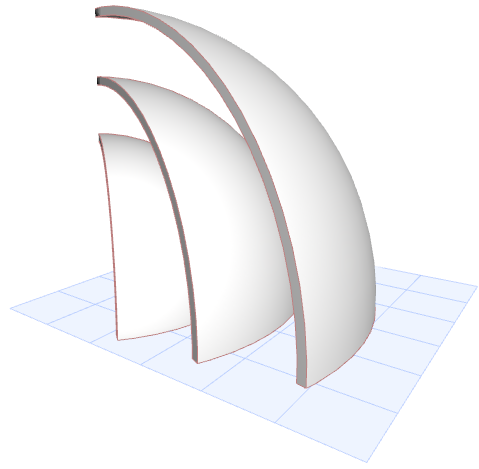

4.Δείτε το αποτέλεσμα στο 3D.

5.Δημιουργήστε τώρα μία Τομή για αυτά τα Κελύφη και ανοίξτε το παράθυρο Τομής.

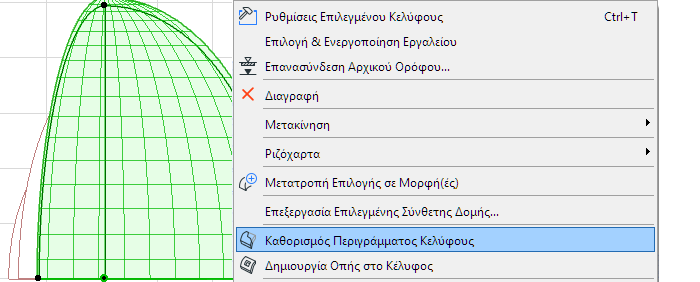

6.Επιλέξτε το πλησιέστερο σε εσάς Κέλυφος. Από το θεματικό μενού επιλέξτε Καθορισμός Περιγράμματος Κελύφους.

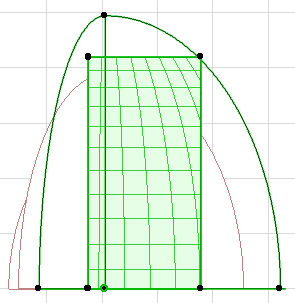

7.Σχεδιάστε το περίγραμμα με ένα ορθογώνιο.

8.Επιλέξτε τα άλλα δύο Κελύφη και καθορίστε ορθογωνικά περιγράμματα για αυτά.

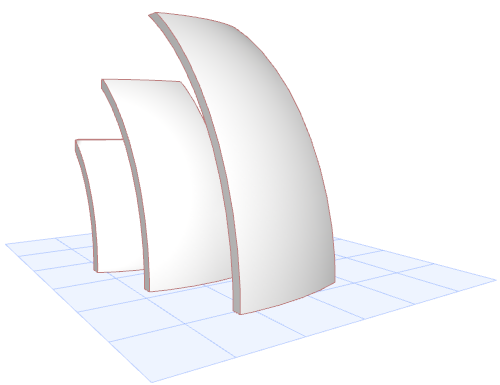

9.Δείτε το αποτέλεσμα στο 3D και κάντε μικροβελτιώσεις, εάν απαιτούνται.
