Ευθειογενές Κέλυφος: Κέλυφος Γηπέδου Τέννις

Δημιουργήστε ένα Κέλυφος, πάνω από ένα γήπεδο τέννις.

1.Τοποθετήστε το αντικείμενο ΓΗΠ ΤΕΝΝΙΣ.

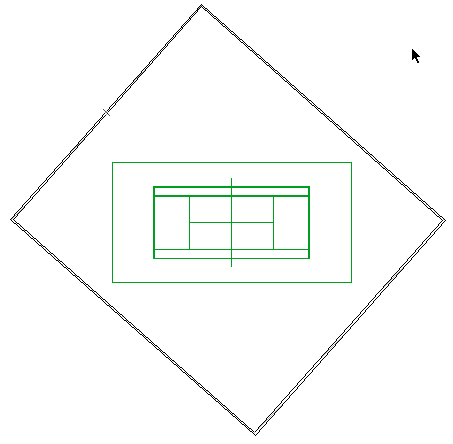

2.Σχεδιάστε ένα ορθογώνιο από Τοίχους που να περιβάλλουν το γήπεδο και να σχηματίζουν γωνία 45 μοιρών με αυτό. Αυτοί οι τοίχοι θα λειτουργήσουν ως αναφορά για τη σχεδίαση των προφίλ του Ευθειογενούς Κελύφους (αργότερα θα διαγραφούν).

Τοποθέτηση ενός Ευθειογενούς Κελύφους από πάνω:

1.Πηγαίνετε στο 3D παράθυρο και ενεργοποιήστε το εργαλείο Κέλυφος, με την Ευθειογενή μέθοδο γεωμετρίας και τη Λεπτομερή μέθοδο εισαγωγής.

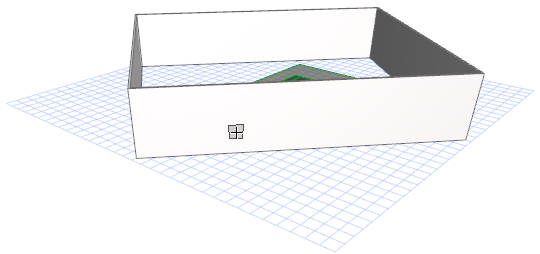

2.Καθορίστε το πρώτο επίπεδο εισαγωγής στη μία πλευρά του ορθογωνίου τοίχων, κάνοντας κλικ στην εξωτερική επιφάνεια του τοίχου.

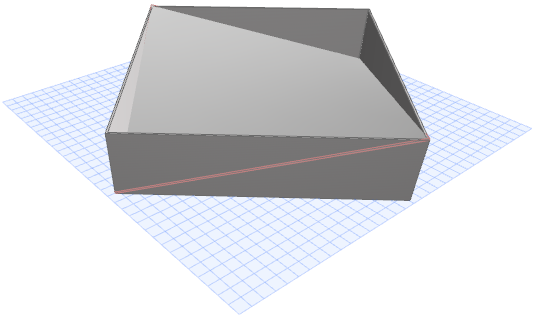

3.Σχεδιάστε μία γραμμή από τη μία άνω γωνία στην άλλη και κάντε διπλό-κλικ για να ολοκληρώσετε το πρώτο προφίλ: όπως βλέπετε, είναι μία ευθεία διαγώνια γραμμή.

4.Αλλάξτε γωνία άποψης στο 3D παράθυρο, ώστε να έρθει κοντά σας ο απέναντι τοίχος. Καθορίστε το δεύτερο επίπεδο εισαγωγής στην εξωτερική πλευρά αυτού του απέναντι τοίχου, κάνοντας κλικ στην εξωτερική επιφάνειά του.

5.Σχεδιάστε το δεύτερο προφίλ σε αυτό το επίπεδο, βασιζόμενοι στην οπτική πληροφόρηση για να βλέπετε τον τρόπο με τον οποίο θα σχηματιστεί το Ευθειογενές Κέλυφος. Σε αυτήν την περίπτωση, θα σχεδιάσετε μία διαγώνια, ευθεία γραμμή. Κάντε διπλό-κλικ για να ολοκληρώσετε.

Το αρχικό Κέλυφος έχει ολοκληρωθεί.

Μπορείτε να διαγράψετε το ορθογώνιο τοίχων και να δείτε το αποτέλεσμα.

Στη συνέχεια καθορίστε το Περίγραμμα του Κελύφους:

1.Πηγαίνετε στην Κάτοψη.

2.Χρησιμοποιήστε το εργαλείο Κύκλος για να σχεδιάσετε μία έλλειψη, με το σχήμα που θέλετε να έχει η στέγη του γηπέδου.

3.Επιλέξτε το Κέλυφος. Από το θεματικό μενού επιλέξτε Καθορισμός Περιγράμματος Κελύφους.

4.Με το Μαγικό Ραβδί (πιέστε το πλήκτρο spacebar) κάντε κλικ στην έλλειψη για να οριστεί η έλλειψη ως περίγραμμα του Κελύφους. (Στη συνέχεια, μπορείτε να διαγράψετε το στοιχείο έλλειψη).

5.Δείτε το στο 3D.

6.Τοποθετήστε τους περιβάλλοντες τοίχους για να δημιουργήσετε το γήπεδο όπως θέλετε και κάντε Κοπή των τοίχων από το Κέλυφος.
