Ευθειογενές Κέλυφος: Ελικοειδής Πύργος

1.Επιλέξτε την Ευθειογενή μέθοδο γεωμετρίας του εργαλείου Κέλυφος, καθώς και την Απλή μέθοδο εισαγωγής.

2.Στην Κάτοψη, σχεδιάστε το σχήμα του πολυγώνου του πρώτου προφίλ (το επίπεδό του βρίσκεται στην Κάτοψη). Σε αυτήν την περίπτωση, σχεδιάζετε ένα τετράγωνο. Κάντε διπλό-κλικ για να ολοκληρώσετε το πολύγωνο του πρώτου προφίλ.

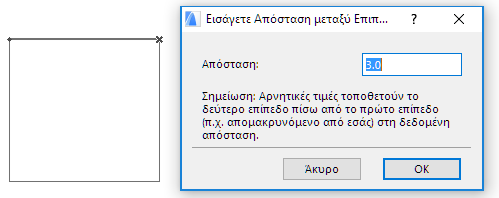

3.Στον διάλογο που εμφανίζεται, εισάγετε την απόσταση μεταξύ των δύο επιπέδων των προφίλ του Ευθειογενούς Κελύφους σας (δηλαδή, μεταξύ του πρώτου προφίλ που ήδη τοποθετήσατε και του δεύτερου που πρόκειται να σχεδιάσετε).

4.Σχεδιάστε τώρα το πολύγωνο του δεύτερου προφίλ, του οποίου το επίπεδο είναι παράλληλο στο πρώτο. Σχεδιάζετε ένα τετράγωνο με στροφή (εδώ εμφανίζεται κόκκινο). Η οπτική πληροφόρηση δείχνει να σχηματίζεται το ευθειογενές Κέλυφος.

5.Κάντε διπλό-κλικ για να ολοκληρώσετε το πολύγωνο και το Κέλυφος.

6.Δείτε το αποτέλεσμα στο 3D.
