Επιλογές Επεξεργασίας Ευθειογενούς Κελύφους

Το Ευθειογενές Κέλυφος έχει δύο προφίλ. Το ένα άκρο του πρώτου προφίλ διακρίνεται από το μεγαλύτερο χαρ. σημείο. Αυτό αναπαριστά το υψόμετρο βάσης του Κελύφους.

Δείτε μερικές δυνατότητες επεξεργασίας για οποιοδήποτε από τα προφίλ:

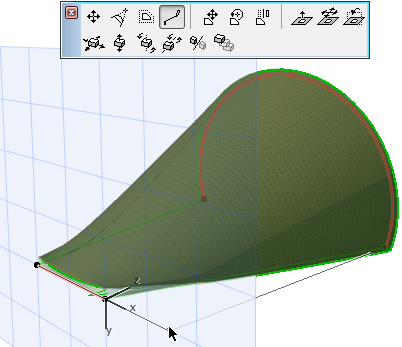

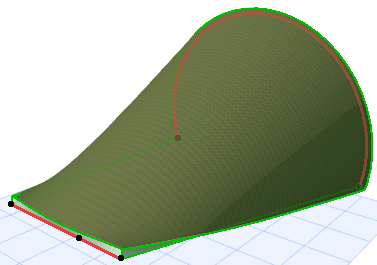

•Συνέχεια Προφίλ (Διατομής)

Για παράδειγμα, να επεκτείνετε το προφίλ (ευθεία γραμμή) ώστε να γίνει πλατύτερο αυτό το άκρο του Κελύφους.

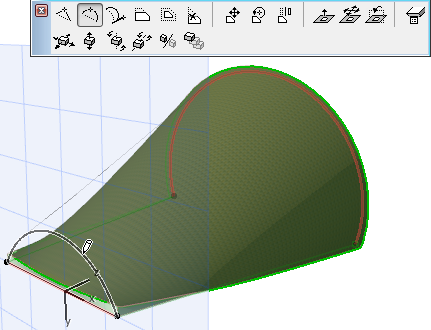

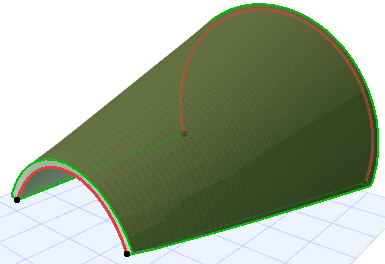

•Καμπύλωμα Ακμής

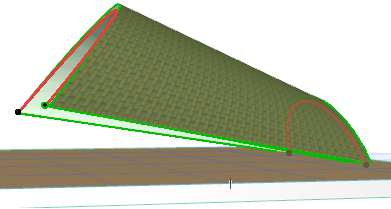

•Μετατόπιση Διατομής

Χρησιμοποιήστε αυτήν την εντολή για να μετατοπίσετε το προφίλ μέσα στο επίπεδό του, οριζοντίως και/ή κατακορύφως, σε μία νέα θέση.

•Στροφή Διατομής

Χρησιμοποιήστε αυτές τις εντολές για στροφή του επιλεγμένου προφίλ στον χώρο.

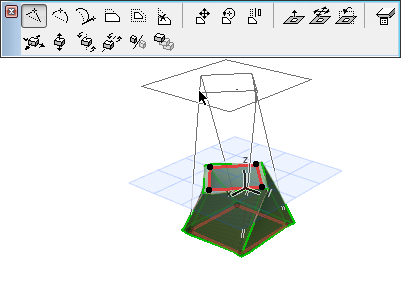

•Ανύψωση Επιπέδου Διατομής

Εδώ μετατοπίζετε ολόκληρο το επίπεδο του προφίλ, κατακορύφως.

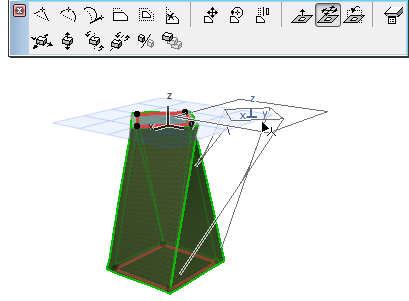

•Μετατόπιση Διατομής Οριζοντίως

Εδώ, παίρνετε το επίπεδο του προφίλ και το μετατοπίζετε οριζοντίως.

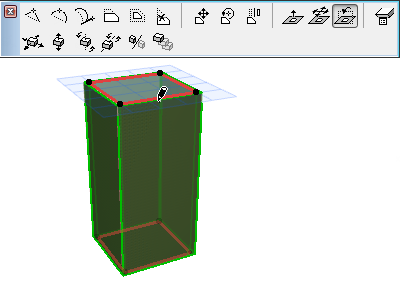

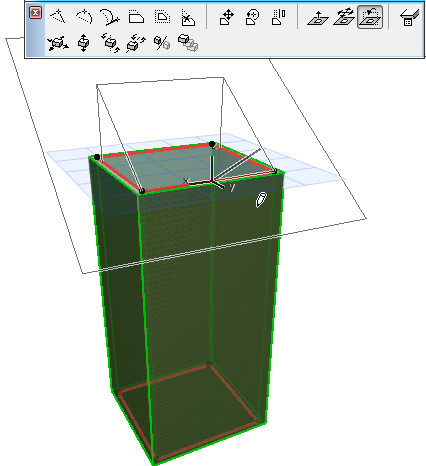

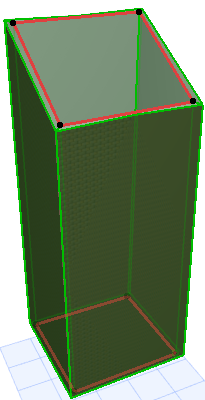

•Περιέλιξη Επιπέδου Διατομής

Κάντε κλικ για να εισάγετε το σημείο περιέλιξης. Στη συνέχεια, μετακινήστε τον κέρσορα για να καθορίσετε τη κατεύθυνση στροφής (περιέλιξης), και κάντε κλικ για να ολοκληρώσετε.
