Στην Κάτοψη ή στο παράθυρο Τομής:
1.Επιλέξτε οποιοδήποτε Κέλυφος είτε στην Κάτοψη, είτε στην Τομή.

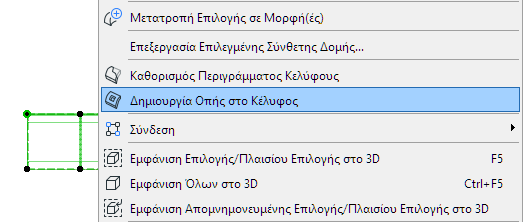

2.Από το θεματικό μενού, επιλέξτε Δημιουργία Οπής στο Κέλυφος.

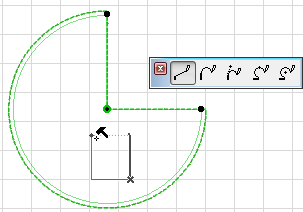

3.Σχεδιάστε το πολύγωνο που θέλετε, εντός του Κελύφους. (Το επίπεδο του ανοίγματος είναι η Κάτοψη, αλλά μπορείτε να το επεξεργαστείτε αργότερα).
Δείτε: Επεξεργασία Οπής Κελύφους.

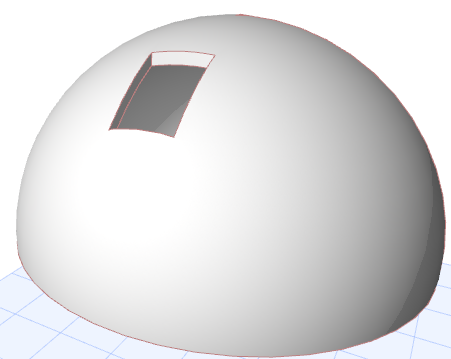

4.Δείτε το αποτέλεσμα στο 3D:
Στο 3D Παράθυρο:
1.Επιλέξτε το Κέλυφος.
2.Από το θεματικό μενού, επιλέξτε Δημιουργία Οπής στο Κέλυφος.
3.Επιλέξτε ένα επίπεδο εισαγωγής στο οποίο θέλετε να σχεδιάσετε την οπή: χρησιμοποιήστε την οπτική πληροφόρηση για να διαλέξετε τη θέση του επιπέδου. (Επιλέξτε ένα επίπεδο οπουδήποτε στο μοντέλο. Δεν είναι απαραίτητο να βρίσκεται πάνω στο Κέλυφος).

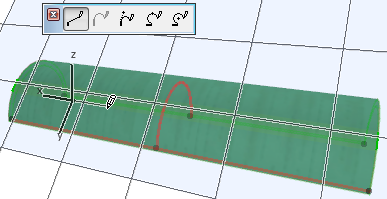

4.Σχεδιάστε το πολύγωνο που θέλετε επί του επιπέδου εισαγωγής. Μπορείτε να το επεξεργαστείτε αργότερα.
Δείτε: Επεξεργασία Οπής Κελύφους.

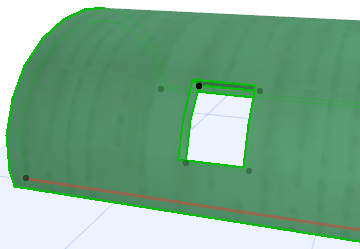

5.Δείτε το αποτέλεσμα:
Οπές Κελύφους στον Διαδραστικό Πίνακα
Οι ιδιότητες των Οπών Κελύφους (π.χ. Επιφάνεια και Περίμετρος Οπών) συμμετέχουν στις λίστες ενός Διαδραστικού Πίνακα. Όπως και με άλλα στοιχεία, μπορείτε να ορίσετε μία προτίμηση (“Κανόνες Υπολογισμού”) για το μέγεθος των οπών που θα ληφθούν υπόψη κατά τους υπολογισμούς του όγκου ή του εμβαδού του Κελύφους.
Για λεπτομέρειες, δείτε: Προτιμήσεις Κανόνων Υπολογισμού.
