Καθορισμός Περιγράμματος Κελύφους

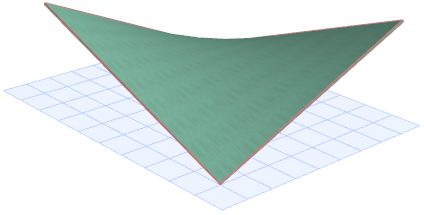

Ας υποθέσουμε ότι έχετε ένα ευθειογενές Κέλυφος, όπως αυτό που βλέπετε πιο πάνω.

Μπορείτε να κόψετε αυτό ή οποιαδήποτε άλλη γεωμετρία Κελύφους στο επιθυμητό σχήμα, καθορίζοντας το περίγραμμά του.

1.Πηγαίνετε στην Κάτοψη ή στο παράθυρο Τομής.

2.Επιλέξτε το Κέλυφος.

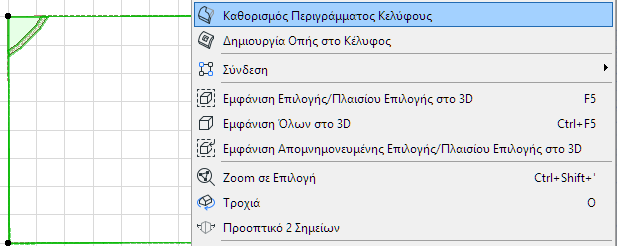

3.Από το θεματικό μενού, επιλέξτε Καθορισμός Περιγράμματος Κελύφους.

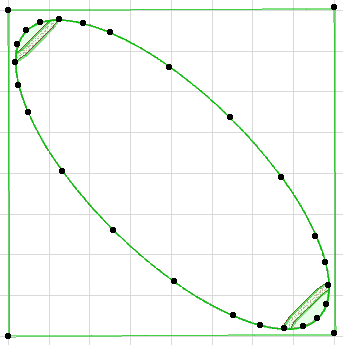

4.Σχεδιάστε το πολύγωνο που θέλετε: σε αυτήν την περίπτωση σχεδιάστε μία έλλειψη ή χρησιμοποιήστε το Μαγικό Ραβδί σε ένα υφιστάμενο πολύγωνο.

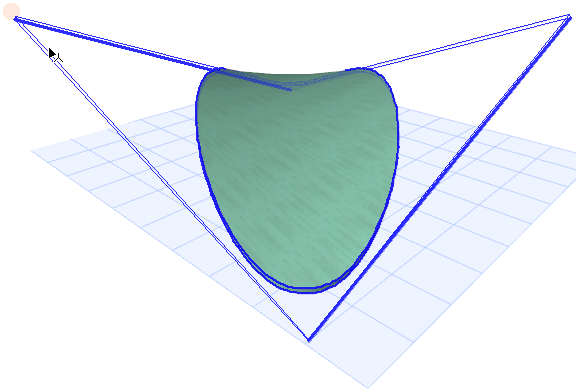

5.Κάντε κλικ για να ολοκληρώσετε το πολύγωνο. Το Κέλυφος έχει ολοκληρωθεί.

Δείτε επίσης: Επεξεργασία Πολυγώνου Περιγράμματος Κελύφους.
