Προσαρμογή Χείλους του Κελύφους ή Χείλους της Οπής Κελύφους
Μπορείτε να προσαρμόσετε την επιφάνεια και/ή τον τύπο οποιουδήποτε χείλους ενός Κελύφους ή του χείλους μίας οπής Κελύφους.
Μόλις ρυθμίσετε τις επιλογές εξειδίκευσης επιφάνειας/τύπου, μπορείτε να επιλέξετε την εφαρμογή τους μόνο στην ακμή (χείλος) που κάνατε κλικ, σε όλες τις πλευρές του πολυγώνου που κάνατε κλικ (οπή) ή σε όλες τις ακμές (χείλη) του Κελύφους.
1.Επιλέξτε το Κέλυφος.

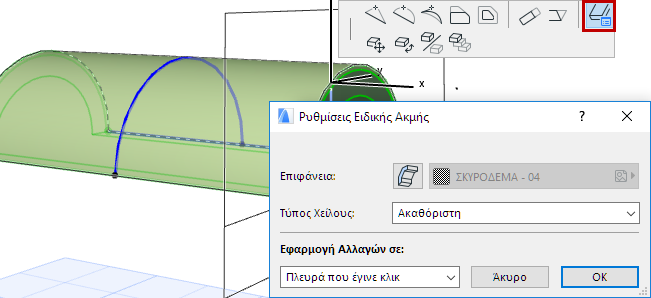

2.Κάντε κλικ σε μία ακμή για να φέρετε στο προσκήνιο τη ΜικροΠαλέτα.
3.Επιλέξτε το εικονίδιο Ρυθμίσεις Ειδικής Ακμής για να ανοίξετε τον διάλογο Ρυθμίσεις Ειδικής Ακμής.
4.Χρησιμοποιήστε τους ελέγχους για να ρυθμίσετε την Επιφάνεια και τον Τύπο Χείλους, όπως θέλετε.
Ειδική Επιφάνεια Χείλους Κελύφους
Σημείωση: Εξ ορισμού, το υλικό Επιφάνειας που εφαρμόζεται σε ένα χείλος Κελύφους πηγάζει από το Δομικό Υλικό που ανατέθηκε στο Κέλυφος. Μπορείτε να χρησιμοποιήσετε την υπερισχύουσα επιφάνεια για όλα τα χείλη του Κελύφους, χρησιμοποιώντας τους ελέγχους στο Πάνελ Μοντέλο των Ρυθμίσεων Κελύφους. Οι Ρυθμίσεις Ειδικής Ακμής προσφέρουν μία περαιτέρω εξειδίκευση της επιφάνειας για ένα ή για περισσότερα Χείλη Κελύφους.

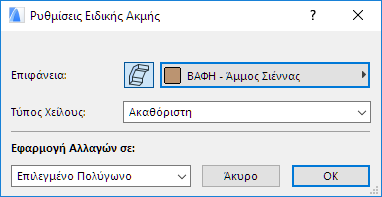

Επιφάνεια: Κάντε κλικ στο κουμπί υπερισχύουσα Επιφάνεια και στη συνέχεια επιλέξτε μία ειδική επιφάνεια για το χείλος(η) Κελύφους.

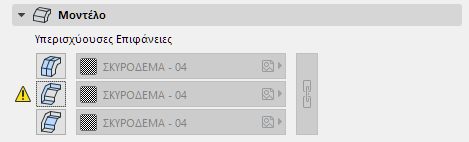

Εδώ, εάν σε οποιοδήποτε χείλος εφαρμόσετε μία επιφάνεια η οποία διαφέρει από την επιφάνεια χείλους που καθορίστηκε στο πάνελ Μοντέλο των Ρυθμίσεων Κελύφους (ή στο Δομικό Υλικό), το πάνελ Μοντέλο θα υποδεικνύει (με ένα κίτρινο επίθεμα) ότι έχετε εφαρμόσει μία ειδική επιφάνεια χείλους.

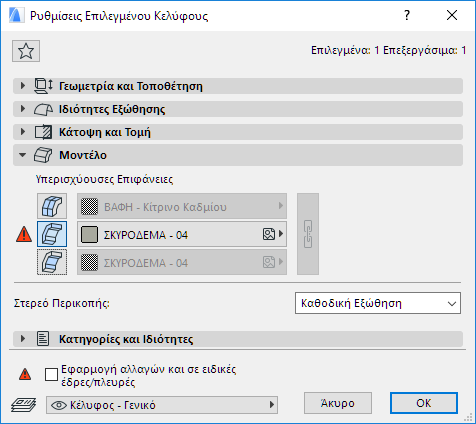

Εάν αντικαταστήσετε την επιφάνεια Χείλους Κελύφους στις Ρυθμίσεις Κελύφους ενώ ο διάλογος παραμένει ανοικτός, το κίτρινο επίθεμα (που υποδεικνύει “ειδικό χείλος”) παίρνει μία κόκκινη σκιά: αυτό σημαίνει ότι η γενική ρύθμιση χείλους του Κελύφους πρόκειται να αλλάξει: θέλετε να εφαρμόσετε αυτή την υπερισχύουσα επιφάνεια σε όλες τις ακμές, συμπεριλαμβανομένων και των ειδικών ακμών;
Εάν ναι, τσεκάρετε το κουτάκι στο κάτω μέρος των Ρυθμίσεων Κελύφους (Εφαρμογή αλλαγών και σε ειδικές έδρες/ακμές). Εάν δεν τσεκάρετε το κουτάκι, οι ειδικές επιφάνειες χείλους θα παραμείνουν ως είχαν.
Ειδικός Τύπος Ακμής Κελύφους
Τύπος Χείλους: Προαιρετικά, επιλέξτε έναν τύπο για το χείλος Κελύφους.
Ο τύπος Χείλους Κελύφους που καθορίσατε εδώ, μπορεί να χρησιμοποιηθεί ως παράμετρος σε όλες τις λειτουργίες υπολογισμών του Archicad.
Για επεξηγήσεις που αφορούν τους τύπους χείλους, δείτε Παράμετροι Λίστας Κελύφους.
Εφαρμογή Αλλαγών
Εφαρμογή Αλλαγών σε: μόλις έχετε κάνει τις απαραίτητες ρυθμίσεις, επιλέξτε τις ακμές στις οποίες θα εφαρμόσετε αυτές τις αλλαγές:
•Ακμή που κάνατε κλικ: οι επιλογές που θα κάνετε πιο κάτω (επιφάνεια, τύπος χείλους) θα εφαρμοστούν μόνο στην ακμή (χείλος) στην οποία όταν κάνατε κλικ εμφανίστηκε η ΜικροΠαλέτα.

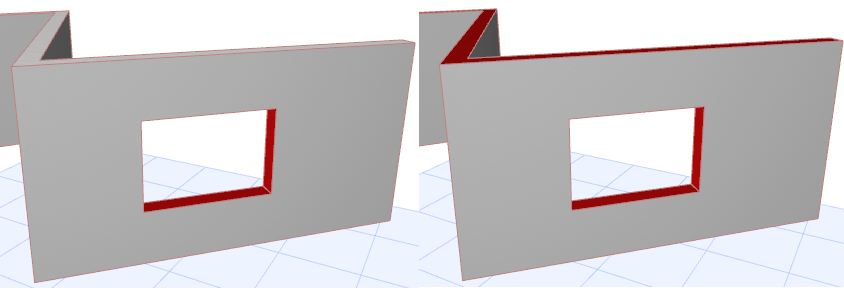

•Επιλεγμένο Πολύγωνο: οι επιλογές που κάνατε θα εφαρμοστούν είτε μόνον στα άκρα εξώθησης (χείλος) του Κελύφους, είτε μόνον στις ακμές (χείλη) της οπής, ανάλογα με αυτό που είναι επιλεγμένο.
•Όλες τις Ακμές: οι επιλογές που κάνατε θα εφαρμοστούν σε όλες τις ακμές (χείλη) του Κελύφους και των οπών του.
5.Κάντε κλικ στο OK για να εφαρμοστούν οι αλλαγές.
