Ορισμός Ειδικής Γωνίας και Επιφάνειας Χείλους Πλάκας

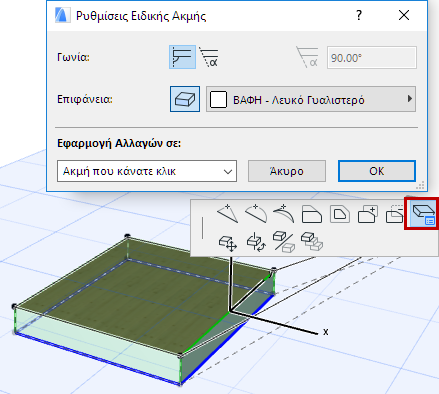

Για εξειδίκευση της γωνίας χείλους πλάκας και εφαρμογή ειδικής επιφάνειας στο χείλος μίας πλάκας και/ή των ανοιγμάτων της (οπές), επιλέξτε την πλάκα (ή μόνον την οπή της) και κάντε κλικ σε μία ακμή της με τον κέρσορα σε μορφή Μερτσέντες, για να εμφανιστεί μία ΜικροΠαλέτα. Για άνοιγμα του διαλόγου επιλέξτε το εικονίδιο Ρυθμίσεις Ειδικής Ακμής.
Εξειδίκευση Γωνίας Χείλους Πλάκας
Γωνία: Επιλέξτε μία γωνία (Κατακόρυφη ή Ειδική) για το χείλος πλάκας. Αν επιλέξετε ειδική, εισάγετε την επιθυμητή τιμή γωνίας στο πεδίο στα δεξιά.

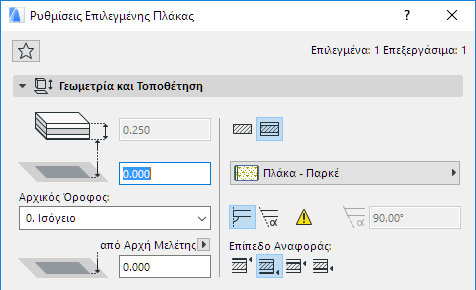

Εάν εφαρμόσετε εδώ μία γωνία χείλους που διαφέρει από την προκαθορισμένη γωνία χείλους (ορίζεται στις Ρυθμίσεις Πλάκας), το Πάνελ Γεωμετρία και Τοποθέτηση των Ρυθμίσεων Πλάκας θα υποδεικνύει ότι έχει εφαρμοστεί μία ειδική γωνία χείλους.
Εάν αργότερα αλλάξετε τη γωνία Χείλους στις Ρυθμίσεις Πλάκας, ενώ ο διάλογος παραμένει ανοικτός, το κίτρινο επίθεμα (που υποδεικνύει “ειδικό χείλος”) παίρνει μία κόκκινη σκιά. Αυτό σημαίνει, ότι η γωνία χείλους Πλάκας πρόκειται να αλλάξει: θέλετε την εφαρμογή των αλλαγών και στις προσαρμοσμένες (ειδικές) ακμές; Εάν ναι, τσεκάρετε το κουτάκι στο κάτω μέρος των Ρυθμίσεων Πλάκας (Εφαρμογή αλλαγών και σε ειδικές έδρες/ακμές). Εάν δεν τσεκάρετε το κουτάκι, οι ειδικές γωνίες έδρας/ακμής θα παραμείνουν ως είχαν.
Ειδική Επιφάνεια Χείλους Πλάκας
Σημείωση: Εξ ορισμού, το υλικό Επιφάνειας που εφαρμόζεται σε ένα χείλος Πλάκας πηγάζει από το Δομικό Υλικό που ανατέθηκε στην Πλάκα. Μπορείτε να χρησιμοποιήσετε την υπερισχύουσα επιφάνεια για όλα τα χείλη της Πλάκας, χρησιμοποιώντας τους ελέγχους στο Πάνελ Μοντέλο των Ρυθμίσεων Πλάκας. Οι Ρυθμίσεις Ειδικής Ακμής προσφέρουν μία περαιτέρω εξειδίκευση της επιφάνειας για ένα ή για περισσότερα Χείλη Πλάκας.

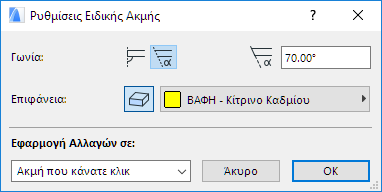

Επιφάνεια: Κάντε κλικ στο κουμπί υπερισχύουσα Επιφάνεια και στη συνέχεια επιλέξτε μία ειδική επιφάνεια για το χείλος(η) πλάκας.

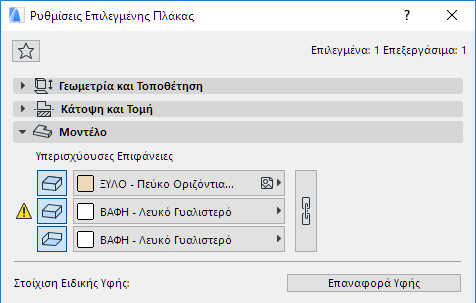

Εδώ, εάν σε οποιοδήποτε χείλος εφαρμόσετε μία επιφάνεια η οποία διαφέρει από την επιφάνεια χείλους που καθορίστηκε στο πάνελ Μοντέλο των Ρυθμίσεων Πλάκας (ή στο Δομικό Υλικό), το πάνελ Μοντέλο θα υποδεικνύει (με ένα κίτρινο επίθεμα) ότι έχετε εφαρμόσει μία ειδική επιφάνεια χείλους.

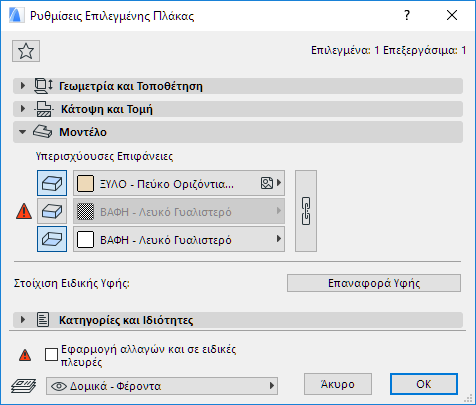

Εάν αντικαταστήσετε την επιφάνεια Χείλους Πλάκας στις Ρυθμίσεις Πλάκας ενώ ο διάλογος παραμένει ανοικτός, το κίτρινο επίθεμα (που υποδεικνύει “ειδικό χείλος”) παίρνει μία κόκκινη σκιά: αυτό σημαίνει ότι η γενική ρύθμιση χείλους του Πλάκας πρόκειται να αλλάξει: θέλετε να εφαρμόσετε αυτή την υπερισχύουσα επιφάνεια σε όλες τις ακμές, συμπεριλαμβανομένων και των ειδικών ακμών;
Εάν ναι, τσεκάρετε το κουτάκι στο κάτω μέρος των Ρυθμίσεων Πλάκας (Εφαρμογή αλλαγών και σε ειδικές έδρες/ακμές). Εάν δεν τσεκάρετε το κουτάκι, οι ειδικές επιφάνειες χείλους θα παραμείνουν ως είχαν.
Εφαρμογή Αλλαγών

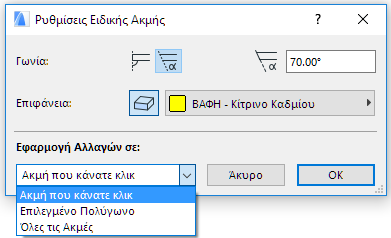

Εφαρμογή Αλλαγών σε:
•Ακμή που κάνατε κλικ: οι επιλογές που θα κάνετε πιο κάτω (γωνία, επιφάνεια) θα εφαρμοστούν μόνο στην ακμή (χείλος) στην οποία όταν κάνατε κλικ εμφανίστηκε η ΜικροΠαλέτα.
•Επιλεγμένο Πολύγωνο: οι επιλογές που κάνατε θα εφαρμοστούν μόνο στις πλευρές του πολυγώνου που επιλέξατε (της πλάκας ή της οπής).
Δείτε στη συνέχεια: Επιλογή Οπής Πλάκας.
•Όλες τις Ακμές: οι επιλογές που κάνατε θα εφαρμοστούν σε όλες τις ακμές (χείλη) της πλάκας και των οπών της. Αν η επιλεγμένη πλάκα δεν έχει οπές, τότε οι ρυθμίσεις Επιλεγμένο Πολύγωνο και Όλες τις Ακμές θα έχουν το ίδιο αποτέλεσμα.

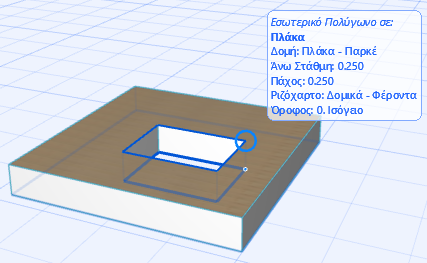

Για να εξειδικεύσετε το χείλος ή τη γωνία Οπής Πλάκας, πρέπει να επιλέξετε την οπή και όχι ολόκληρη την πλάκα.
Για να βεβαιωθείτε ότι έχετε επιλέξει την οπή, πρέπει η Πληροφοριακή Ετικέτα να γράφει “Εσωτερικό Πολύγωνο σε:” Πλάκα (Επιλεγμένο)
Για να εφαρμόσετε τις ειδικές τιμές μόνο στην οπή, διαλέξτε το Επιλεγμένο Πολύγωνο από το pop-up "Εφαρμογή Αλλαγών σε".
