Δομή Αναγλύφου
Στην Κάτοψη εμφανίζονται μόνον το περίγραμμα και οι κορφιάδες του Αναγλύφου.
Σημείωση: Τα περιγράμματα Κάτοψης των Αναγλύφων και των Πλακών σε απομακρυσμένους ορόφους (εάν είναι ορατά και σε άλλους ορόφους εκτός του ορόφου που ανήκουν) εμφανίζονται με τον τύπο γραμμής που ορίστηκε στο Προτιμήσεις Μελέτης > Κατασκευαστικά Στοιχεία > Κληροδοτημένο.

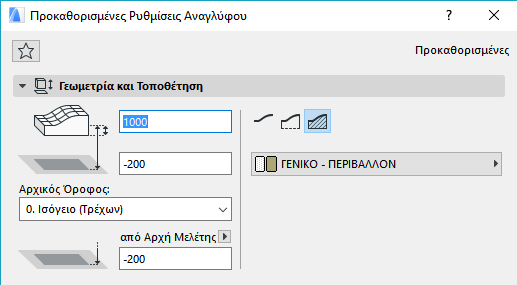

Στο 3D, ανάλογα με την επιλεγμένη μέθοδο κατασκευής στην Παλέτα Πληροφοριών ή στις Ρυθμίσεις Αναγλύφου, το Ανάγλυφο μπορεί να εμφανίζεται με τρεις τρόπους:
•Μόνον Επιφάνεια
•Επιφάνεια με Βάθρο
•Στερεό Σώμα
Εμφάνιση Κορφιάδων
Στα Ανάγλυφα υπάρχουν δύο τύποι κορφιάδων: εκείνοι που ορίζονται από τον χρήστη και εκείνοι που παράγονται αυτόματα. Κάθε δημιουργούμενος κορφιάς συνδέει δύο, διαφορετικού υψομέτρου σημεία του αναγλύφου, που δεν έχουν συνδεθεί ακόμα από κάποιον κορφιά του χρήστη.
•Οι κορφιάδες που ορίζονται από τον χρήστη είναι πάντα εμφανείς.

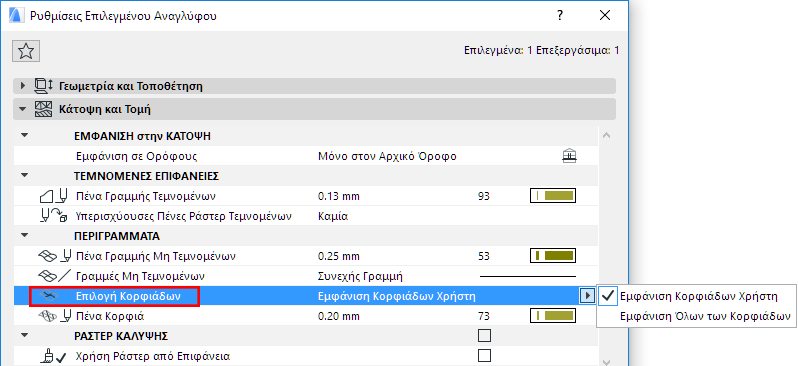

•Αν είναι επιλεγμένο το Εμφάνιση Όλων των Κορφιάδων, το Archicad θα δείχνει και τους κορφιάδες που δημιουργήθηκαν από τις συνδεόμενες κορυφές του αναγλύφου. Αυτός ο έλεγχος βρίσκεται στις Ρυθμίσεις του Εργαλείου Ανάγλυφο. Οι δημιουργούμενοι κορφιάδες εμφανίζονται μόνον όταν συνδέουν σημεία με διαφορετικό υψόμετρο.
3D Απεικόνιση

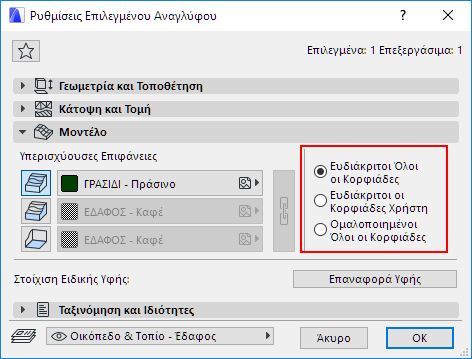

Οι έλεγχοι στο πάνελ Μοντέλο των Ρυθμίσεων Αναγλύφου καθορίζουν εάν οι κορφιάδες του Αναγλύφου εμφανίζονται ομαλοποιημένοι ή ευδιάκριτοι.
•Ευδιάκριτοι Όλοι οι Κορφιάδες: Εμφανίστε το ανάγλυφο στο 3D παράθυρο με ευδιάκριτες συνδέσεις τριγώνων.
•Ευδιάκριτοι οι Κορφιάδες Χρήστη: Εμφανίστε τις επιφάνειες αναγλύφου με ευδιάκριτες συνδέσεις των Κορφιάδων Χρήστη και ομαλοποιημένες όλες τις άλλες συνδέσεις επιφανειών.
•Ομαλοποιημένοι Όλοι οι Κορφιάδες: Εμφανίστε το ανάγλυφο με ομαλοποιημένες συνδέσεις επιφανειών.
Αν ενεργοποιήσετε την επιλογή Ομαλοποιημένοι Όλοι οι Κορφιάδες, τότε στην 3D άποψη θα εμφανίζονται μόνον οι Kορφιάδες που ορίζονται από το χρήστη.
