Επίπεδο Εισαγωγής Τοιχοπετάσματος στο 3D Παράθυρο

Στο 3D παράθυρο, η Παλέτα Πληροφοριών Τοιχοπετάσματος παρέχει τις εξής επιλογές καθορισμού του επιπέδου εισαγωγής του Τοιχοπετάσματος:

Προκαθορισμένο Επίπεδο Εισαγωγής

Έξυπνο Επίπεδο Εισαγωγής (Επιλέξτε ένα επίπεδο)

Χρησιμοποιήστε μία από τις ακόλουθες “έξυπνες” μεθόδους για να καθορίσετε, με μία σειρά από κλικ, ένα επίπεδο εισαγωγής:

•Επιφάνεια: Κάντε κλικ σε οποιαδήποτε επιφάνεια: το επίπεδο της επιφάνειας θα γίνει το επίπεδο εισαγωγής σας.

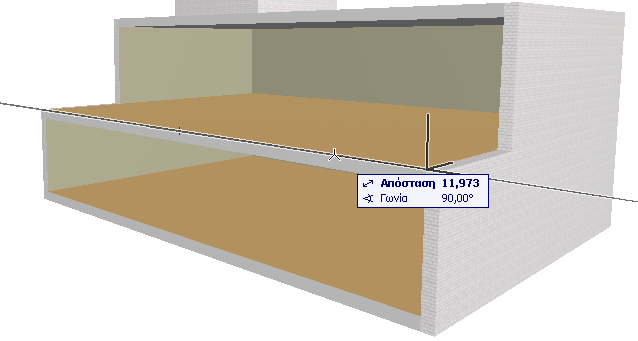

•Ακμή συν σημείο: Κάντε κλικ σε οποιαδήποτε ακμή (κέρσορας mercedes) για να ορίσετε μία γραμμή.

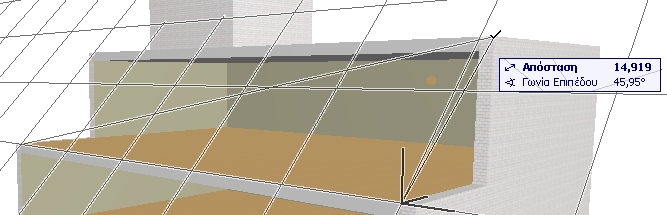

Στην οθόνη εμφανίζεται ένα επίπεδο που περιστρέφεται γύρω από τον άξονά του που είναι αυτή η γραμμή. Μετά, κάντε κλικ σε ένα σημείο (κέρσορας βέλος) για να σταθεροποιήσετε το επίπεδο εισαγωγής.

•Σημείο συν ακμή: Αυτή είναι η ακριβώς αντίθετη μέθοδος από την προηγούμενη. Κάντε κλικ σε ένα σημείο και μετά σε μία ακμή για να καθορίσετε το επίπεδο εισαγωγής.

•Τρία σημεία: Κάντε κλικ σε οποιαδήποτε τρία σημεία για να καθορίσετε το επίπεδο εισαγωγής.

Οριζόντιo Επίπεδο Εισαγωγής

Κάντε κλικ σε ένα σημείο για να τοποθετήσετε ένα οριζόντιο επίπεδο εισαγωγής σε αυτό το σημείο.

Κατακόρυφο Επίπεδο Εισαγωγής

Κάντε κλικ σε ένα σημείο για να τοποθετήσετε ένα κατακόρυφο επίπεδο εισαγωγής, και στη συνέχεια κάντε πάλι κλικ για να καθορίσετε τον προσανατολισμό του επιπέδου.

Κανονικό Επίπεδο Εισαγωγής

Καθορίστε ένα κεκλιμένο επίπεδο εισαγωγής, ορίζοντας ένα διάνυσμα που είναι κάθετο (“κανονικό”) στο επίπεδο που θέλετε.

1.Κάντε κλικ σε δύο σημεία για να καθορίσετε το κανονικό διάνυσμα στο επίπεδο εισαγωγής ή

κάντε κλικ σε μία ακμή για να καθορίσετε το κανονικό διάνυσμα στο επίπεδο εισαγωγής.

2.Μετά κάντε κλικ σε ένα σημείο από το οποίο θα διέρχεται το επίπεδο εισαγωγής.

Σαν παράδειγμα, δείτε: Εξώθηση Τοιχοπετάσματος από ένα Κεκλιμένο Επίπεδο Εισαγωγής.
