Γραφική Επεξεργασία του Τοιχοπετάσματος

Για να επεξεργαστείτε γραφικά ένα τοποθετημένο Τοιχοπέτασμα, επιλέξτε το στο παράθυρο Τομής ή στο 3D παράθυρο και χρησιμοποιήστε τις εντολές της ΜικροΠαλέτας. Αυτές οι εντολές είναι ανάλογες με αυτές που χρησιμοποιούνται στη γραφική επεξεργασία τοίχων. (Μερικές εντολές δεν είναι διαθέσιμες σε όλους τους τύπους παραθύρων.)

Συστολή-Διαστολή Ύψους/Εξώθησης

Κατά την αλλαγή του ύψους Τοιχοπετάσματος το πάχος του παραμένει το ίδιο, αλλά η γωνία κλίσης του προσαρμόζεται αναλόγως. Η Γραμμή Αναφοράς Τοιχοπετάσματος παραμένει στη θέση της.

Συστολή/Διαστολή λοξού ύψους

Η συστολή/διαστολή Τοιχοπετάσματος εκτελείται κατά μήκος του επιπέδου του. Η γωνία κλίσης του παραμένει σταθερή.

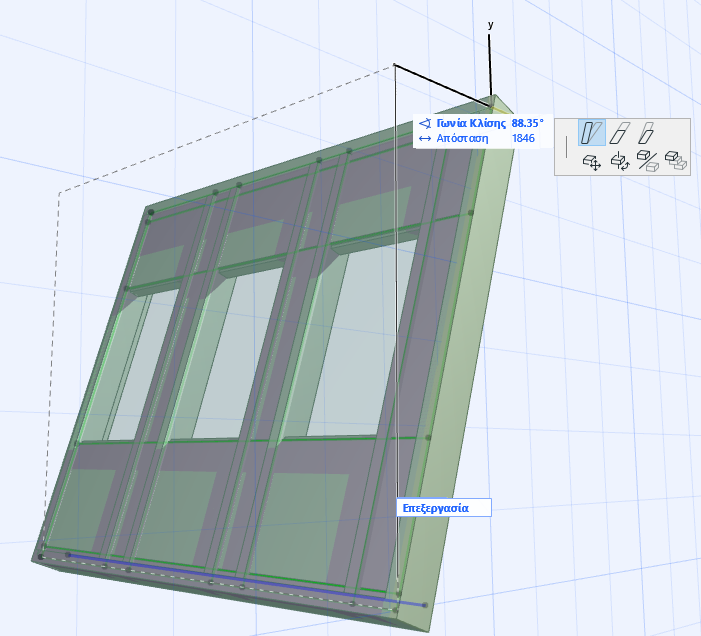

Αλλαγή γωνίας

Τα πεδία του Ιχνηλάτη δείχνουν τη νέα γωνία κλίσης, καθώς και την οριζόντια απόσταση μετακίνησης της επιλεγμένης πλευράς του Τοιχοπετάσματος. Το Τοιχοπέτασμα κλίνει, περιστρεφόμενο γύρω από τη Γραμμή Αναφοράς του.

Μία άλλη γραφική επιλογή είναι η ελεύθερη στροφή του Τοιχοπετάσματος, διαθέσιμη στο 3D και στα παράθυρα Τομής/Όψης.

Επεξεργασία Γραμμής Αναφοράς Τοιχοπετάσματος

Επιλέξτε το Τοιχοπέτασμα, και στη συνέχεια κάντε κλικ στη Γραμμή Αναφοράς για να το επεξεργαστείτε.

Μπορείτε να επιλέγετε και να επεξεργάζεστε τη Γραμμή Αναφοράς μόνον όταν βρίσκεται σε ένα επίπεδο που είναι κάθετο στην άποψη μοντέλου.

Κατά τη φάση Επεξεργασίας Τοιχοπετάσματος, βεβαιωθείτε ότι η Διάταξη είναι ορατή, επειδή η Γραμμή Αναφοράς είναι μέρος της Διάταξης.

Η επεξεργασία της Γραμμής Αναφοράς θα αλλάξει το σχήμα Επιφάνειας Βάσης του Τοιχοπετάσματος. (Γρ. Πλέγματος, Όριο, Πάνελ και Πλαίσια θα τροποποιηθούν αναλόγως).

Μπορείτε να αντιστρέψετε τον προσανατολισμό Τοιχοπετάσματος, σε σχέση με τη Γραμμή Αναφοράς, χρησιμοποιώντας την εντολή Αντιστροφή της Παλέτας Πληροφοριών.
