Ο Κόμβος Τοιχοπετάσματος είναι μία προαιρετική κατασκευή που εξυπηρετεί την ένωση των πάνελ μεταξύ τους, ώστε να στηρίζουν ή (συχνότερα) να αντικαθιστούν Πλαίσια, έχοντας σαν αποτέλεσμα μία χωρίς ραφές και ελαφρύτερη δομή από τον παραδοσιακό Σκελετό.
Οι Κόμβοι τοποθετούνται σε ένα ή περισσότερα σημεία του πλέγματος. Μετακίνηση του Πλέγματος Διάταξης, μετακινεί επίσης τον Κόμβο.
Όταν ένας Κόμβος είναι επιλεγμένος στη φάση Επεξεργασίας, μπορείτε να:
•Ανοίξετε τις Ρυθμίσεις Επιλεγμένου Κόμβου και να τις αλλάξετε
•Κάνετε Μετατόπιση του Κόμβου σε ένα άλλο σημείο σύνδεσης πάνελ (μόνο σε 3D Επεξεργασία)
•Κάνετε Διαγραφή του Κόμβου
Εξ ορισμού, οι Κόμβοι τοποθετούνται στο εσωτερικό του Τοιχοπετάσματος. Μπορείτε να κάνετε αντιστροφή του Κόμβου στην αντίθετη πλευρά του Τοιχοπετάσματος (χρησιμοποιήστε το κουμπί Αντιστροφή στις Ρυθμίσεις Εργαλείου Κόμβος ή στην Παλέτα Πληροφοριών):

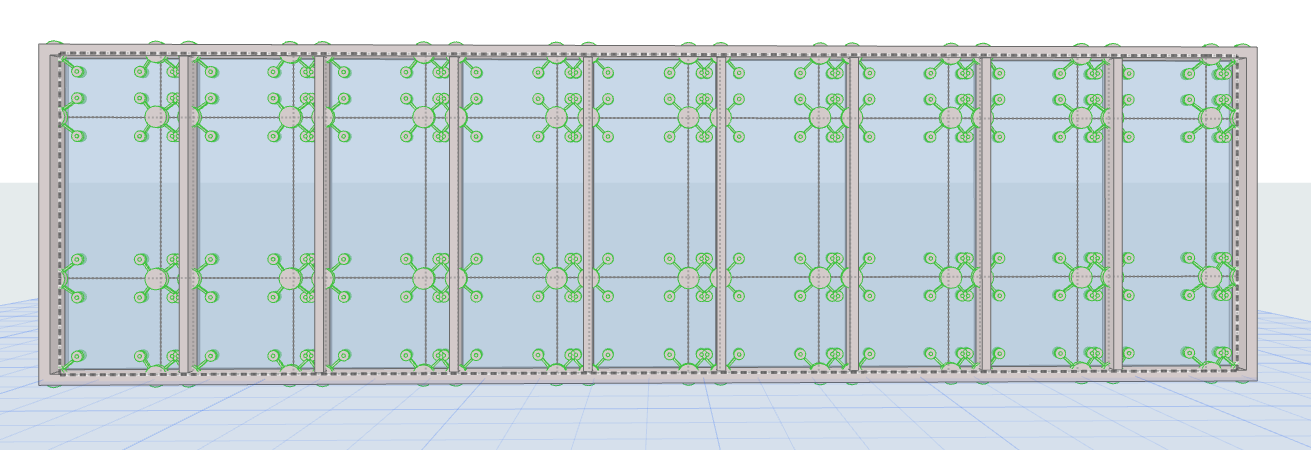

Τοποθέτηση Κόμβων σε Όλα τα Σημεία Πλέγματος
Οι Κόμβοι τοποθετούνται είτε ένας - ένας, είτε αυτόματα σε κάθε διασταύρωση.

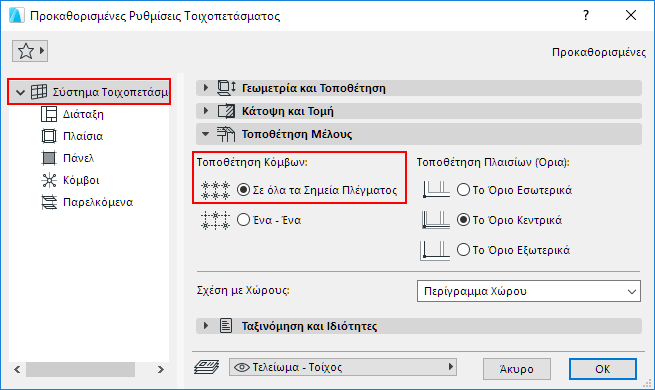

Για να τους τοποθετήσετε σε όλα τα σημεία Πλέγματος, επιλέξτε αυτήν τη δυνατότητα στην Τοποθέτηση Μέλους των Ρυθμίσεων Συστήματος Τοιχοπετάσματος.
Προσθήκη Νέου Κόμβου στο Τοιχοπέτασμα
1.Πηγαίνετε σε φάση Επεξεργασίας Τοιχοπετάσματος από το 3D παράθυρο.

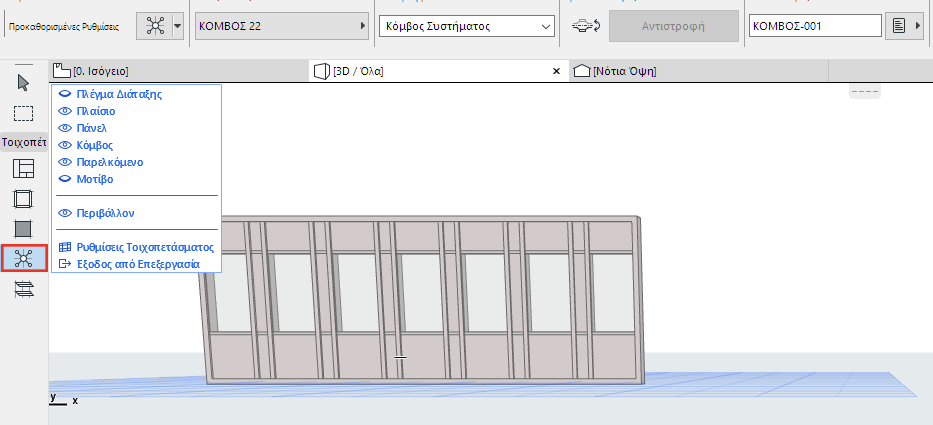

2.Ενεργοποιήστε το εργαλείο Κόμβος.

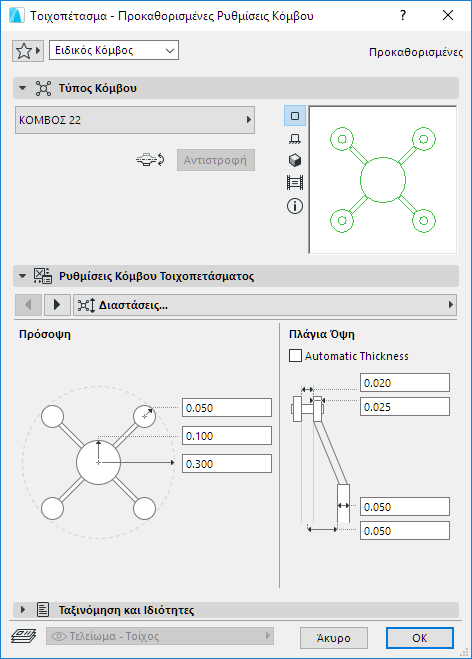

3.Για να χρησιμοποιήσετε Ειδικές παραμέτρους, ανοίξτε τη σελίδα Ρυθμίσεις Κόμβου και ρυθμίστε τις παραμέτρους όπως απαιτείται.

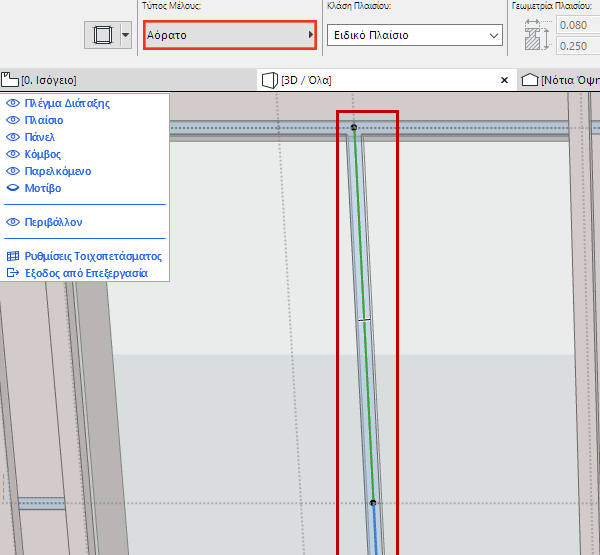

4.Για να χρησιμοποιήσετε τον Κόμβο ως υποκατάστατο για Πλαίσια: επιλέξτε τα Πλαίσια σε ένα σημείο σύνδεσης πάνελ που θέλετε και αλλάξτε τον τύπο τους σε “Αόρατο”.

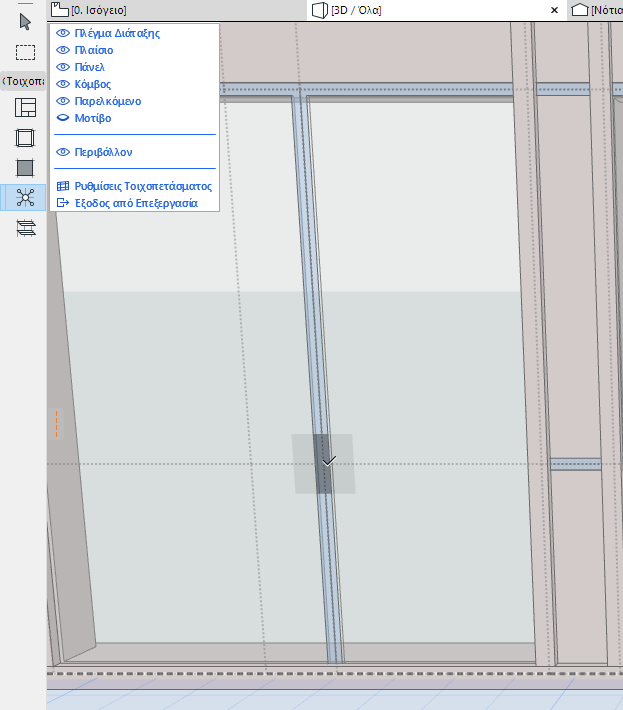

5.Με ενεργό το εργαλείο Κόμβος, κάντε κλικ στο χαρ. σημείο, στο μέσον της σύνδεσης.

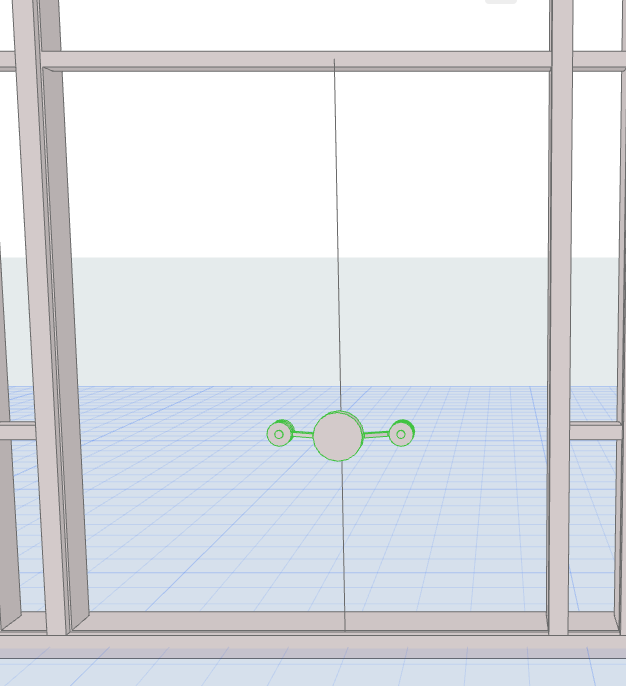

6.Κάντε κλικ για να ορίσετε την πλευρά του Τοιχοπετάσματος που θέλετε να τοποθετήσετε τον Κόμβο. Θα τοποθετηθεί στο πλησιέστερο σημείο σύνδεσης πάνελ, σε σχέση με το σημείο που κάνατε κλικ.
Σημείωση: Για να αντιστρέψετε τον προσανατολισμό του, επιλέξτε τον Κόμβο και κάντε κλικ στο Αντιστροφή από την Παλέτα Πληροφοριών.
