Τροποποίηση Γραμμής Αναφοράς Τοίχου
Χρησιμοποιήστε τις εντολές του ιεραρχικού μενού Γραμμή και Επίπεδο Αναφοράς για να τροποποιήσετε τη θέση και τη διεύθυνση της Γραμμής Αναφοράς των επιλεγμένων Τοίχων. Εξ ορισμού, αυτό το μενού βρίσκεται στο: Επεξεργασία > Γραμμή και Επίπεδο Αναφοράς.

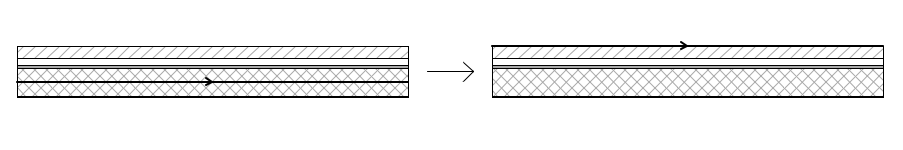

Αυτή η εντολή μετατοπίζει τη γραμμή αναφοράς χωρίς αλλαγή της θέσης των Τοίχων’ στην Κάτοψη
Η εντολή Τροποποίηση Γραμμής Αναφοράς Τοίχου εμφανίζει τον ακόλουθο διάλογο:

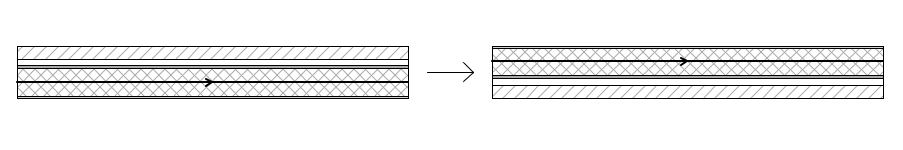

•Κατοπτρισμός Τοίχων στην ίδια Θέση: Τσεκάρετε αυτό το κουτάκι για να αντιστρέψετε τη γραμμή αναφοράς του τοίχου ως προς τον κεντρικό άξονα του τοίχου (η διεύθυνση παραμένει αμετάβλητη).
Πόρτες και Παράθυρα διατηρούνται αμετάβλητα (εκτός και αν τσεκάρετε το παρακάτω κουτάκι):

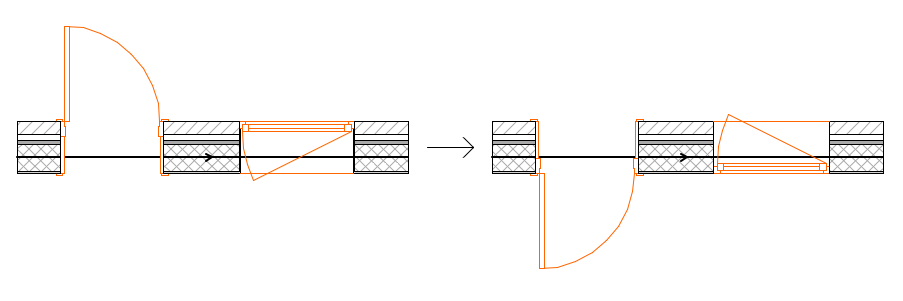

•Κατοπτρισμός Πορτών και Παραθύρων σε Τοίχους: Τσεκάρετε αυτό το κουτάκι για να αντιστρέψετε την κατεύθυνση ανοίγματος των Πορτών και των Παραθύρων του Τοίχου.

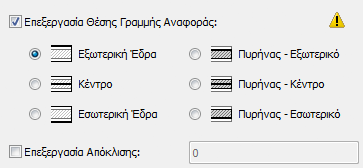

Επεξεργασία Θέσης Γραμμής Αναφοράς: Τσεκάρετε αυτό το κουτάκι, στη συνέχεια χρησιμοποιήστε τους ελέγχους για μετάθεση της γραμμής αναφοράς των επιλεγμένων Τοίχων χωρίς αλλαγή της θέσης των Τοίχων στην Κάτοψη.
Σημείωση: Η τροποποίηση της θέσης της γραμμής αναφοράς δεν επηρεάζει τους Τοίχους Σύμπλοκης Διατομής.
Επεξεργασία Απόκλισης: Τσεκάρετε αυτό το κουτάκι, στη συνέχεια εισάγετε μία απόσταση μετατόπισης (εάν υπάρχει) της γραμμής αναφοράς από την καθορισμένη θέση της. Ένας θετικός αριθμός μετατοπίζει τη γραμμή αναφοράς προς τον άξονα του πυρήνα του Τοίχου, ενώ ένας αρνητικός αριθμός την απομακρύνει. Ο Τοίχος δεν μετατοπίζεται.
Η απόκλιση δεν είναι διαθέσιμη όταν η γραμμή αναφοράς είναι στο Κέντρο ή στο Κέντρο του Πυρήνα.
