Ειδικά Υπο-Στοιχεία για Σκάλες και Κιγκλιδώματα
Οι Σκάλες και τα Κιγκλιδώματα περιλαμβάνουν GDL υπο-στοιχεία. Πολλά προκαθορισμένα υποστοιχεία είναι εξ ορισμού διαθέσιμα, μέσα από τους διαλόγους ρυθμίσεων στοιχείου και συστατικού. Κάθε τέτοιο GDL υποστοιχείο μπορεί να διαμορφωθεί με το δικό του Δομικό Υλικό και/ή Ειδικό Προφίλ.
Για να δημιουργήσετε το δικό σας υποστοιχείο, μπορείτε να προσαρμόσετε ένα Archicad στοιχείο και να το αποθηκεύσετε ως ένα εξειδικευμένο Στοιχείο Βιβλιοθήκης.
Περισσότερες πληροφορίες για αυτήν τη λειτουργία, δείτε: Δημιουργία Ειδικών Στοιχείων ΒΙΒΛΙΟΘΗΚΗΣ και Εξαρτημάτων.
Για Σκάλες και Κιγκλιδώματα, χρησιμοποιείτε αυτήν την λειτουργία για να δημιουργείτε ειδικά Πατήματα και Ρίχτια (Σκάλες), και ειδικά Πάνελ και Ορθοστάτες (Κιγκλιδώματα).
Ακολουθούν μερικά παραδείγματα.
Δημιουργία Ειδικού Πατήματος Σκάλας
1.Επιλέξτε την Σκάλα και μπείτε σε φάση Επεξεργασίας.
2.Επιλέξτε ένα Πάτημα.
3.Από το θεματικό μενού, χρησιμοποιήστε το Μετατροπή Επιλογής σε Μορφή. Το επιλεγμένο υποστοιχείο είναι τώρα μία Μορφή, και δεν είναι πλέον μέρος της Σκάλας σας.
Σημείωση: Μπορείτε επίσης να ξεκινήσετε με ένα Στοιχείο Μορφής. Δεν είναι απαραίτητος ο μετασχηματισμός ενός υφιστάμενου Πατήματος σε Μορφή.
4.Έξοδος από Επεξεργασία.
5.Επεξεργαστείτε εδώ την Μορφή όπως απαιτείται, χρησιμοποιήστε την εντολή Εξόγκωση για να δημιουργήσετε μικρές εσοχές σε οποιοδήποτε άκρο.
6.Με επιλεγμένη την Μορφή, χρησιμοποιήστε το Αρχείο > Βιβλιοθήκες και Αντικείμενα > Αποθήκευση Επιλογής ως...
7.Επιλέξτε Πάτημα Σκάλας ως την προκαθορισμένη υποκατηγορία, και αποθηκεύστε το στην Ενσωματωμένη Βιβλιοθήκη.

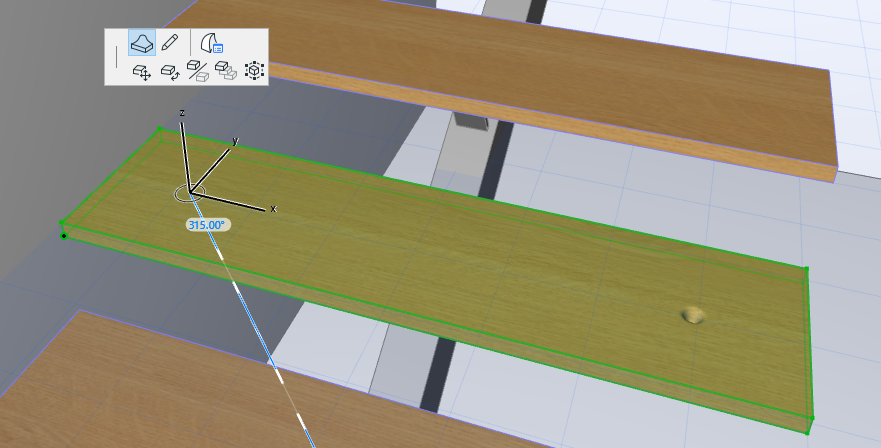

8.Εμφανίζεται μία αχνή οπτική πληροφόρηση για να σας βοηθήσει να προσανατολίσετε το νέο αντικείμενο Πάτημα:
•Κάντε κλικ μία φορά για να καθορίσετε το μέσον της άνω ακμής του Πατήματος (χωρίς γωνίωμα)
•Κάντε κλικ δεύτερη φορά, στην ακμή για να καθορίσετε την οριζόντια θέση.
Κάντε κλικ στο Μέσον Πατήματος, στη συνέχεια στην Ακμή Πατήματος για να Καθορίσετε τη Θέση
9.Επιλέξτε την Σκάλα και ανοίξτε τις Ρυθμίσεις Πατήματος.
10.Ο διάλογος υποδεικνύει ένα ειδικό Πάτημα, επειδή το Πάτημα που μετατρέψατε σε μία Μορφή, τώρα αγνοείται. Πατήστε το κουμπί Επαναφορά Ειδικών Πατημάτων για να επιλυθεί αυτό το πρόβλημα.
11.Το νέο ειδικό Πάτημα είναι Διαθέσιμο ως ένα Συστατικό των Ρυθμίσεων Πατήματος: Επιλέξτε αυτό το Πάτημα για να το εφαρμόσετε σε ολόκληρη την Σκάλα.
