Οι Σκάλες δεν είναι συσχετισμένες με άλλα 3D στοιχεία. Για να ενώσετε μία Σκάλα με μία Πλάκα ή με έναν Τοίχο, χρησιμοποιήστε τις Πράξεις Μεταξύ Στερεών.
Δείτε παράδειγμα σε Πράξεις μεταξύ Στερεών.
Ωστόσο, μπορείτε να χρησιμοποιείτε Ρυθμίσεις Σκάλας (Δομή Βραχίονα):
•για να καθορίζετε τα άκρα των δομών Σκάλας
•για να δημιουργείτε συνδέσεις μεταξύ Βραχιόνων και Πλατύσκαλων Σκάλας. Μπορείτε να χρησιμοποιείτε διαφορετικές συνδέσεις εντός μίας μεμονωμένης Σκάλας.

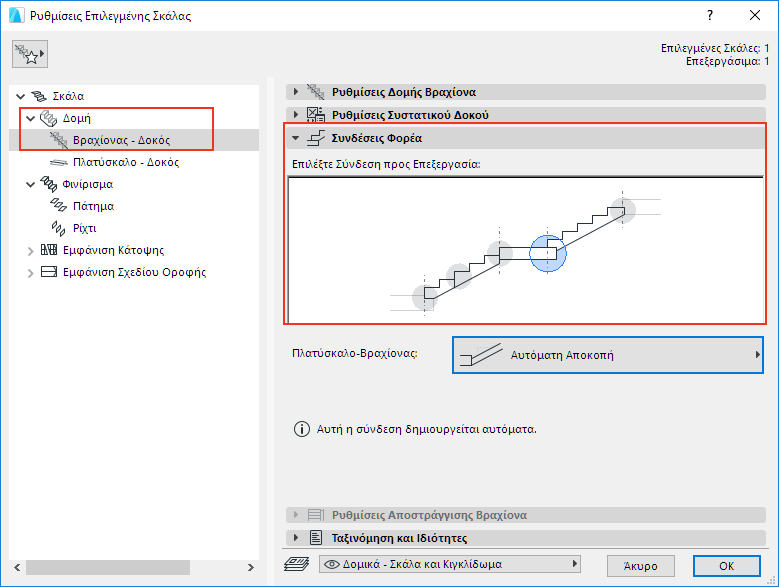

Για να ρυθμίσετε Άκρα και Συνδέσεις της Σκάλας, πηγαίνετε στη σελίδα Ρυθμίσεις Δομής Βραχίονα, και το Πάνελ Συνδέσεις Φορέα. Αυτό το πάνελ είναι διαθέσιμο και στις Ρυθμίσεις Σκάλας (Δομή Βραχίονα) και στην φάση Επεξεργασίας για επιλεγμένη Δομή Βραχίονα.
•Εδώ γίνεται ο χειρισμός όλων των συνδέσεων και των άκρων Βραχίονα και Πλατύσκαλου Σκάλας:
–Βραχίονας-Αρχή
–Βραχίονας-Τέλος
–Βραχίονας-Πλατύσκαλο
–Πλατύσκαλο-Βραχίονας
–Βραχίονας-Βραχίονας

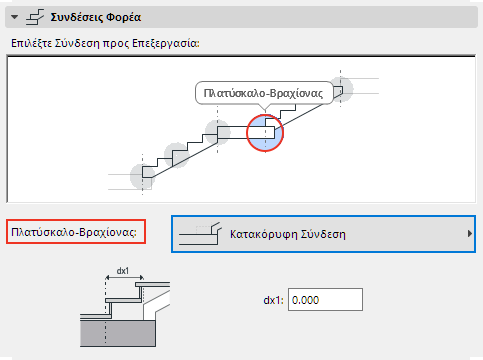

•Στην Προεπισκόπηση, αιωρήστε τον κέρσορα και κάντε κλικ για να επιλέξετε την σύνδεση ή το άκρο που θέλετε να επεξεργαστείτε.
•Από το pop-up, επιλέξτε τον επιθυμητό τύπο Σύνδεσης. Είναι ένα σταθερό σύνολο επιλογών, που ποικίλει ανάλογα με τη δομή και τον τύπο σύνδεσης.
•Οι Αυτόματες επιλογές δεν απαιτούν πρόσθετες ρυθμίσεις από τον χρήστη.

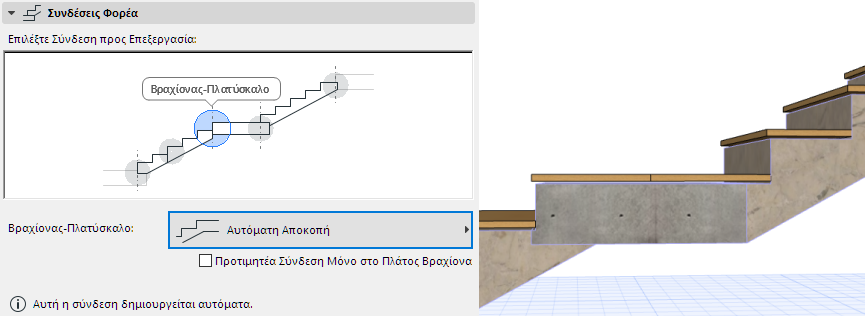

Σύνδεση Βραχίονα - Πλατύσκαλου: Αυτόματη Αποκοπή

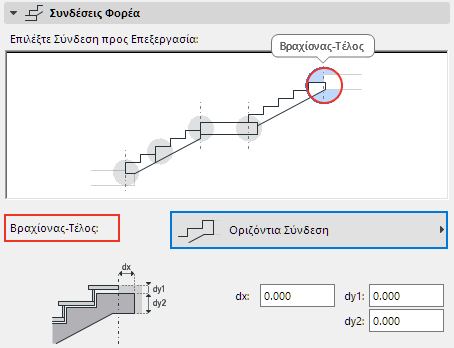

Άκρα Δοκού Βραχίονα: Οριζόντια και Κατακόρυφη

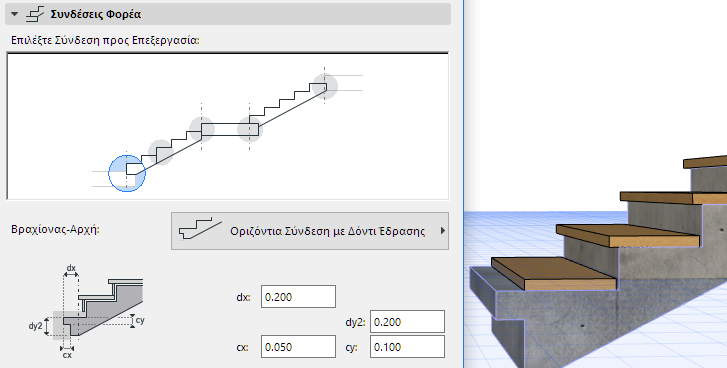

Άκρο Μονολιθικού Βραχίονα: Οριζόντια με Δόντι Έδρασης

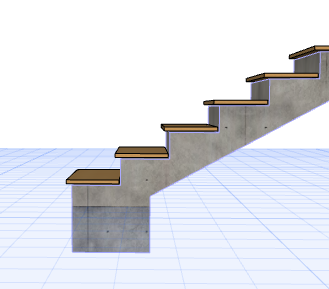

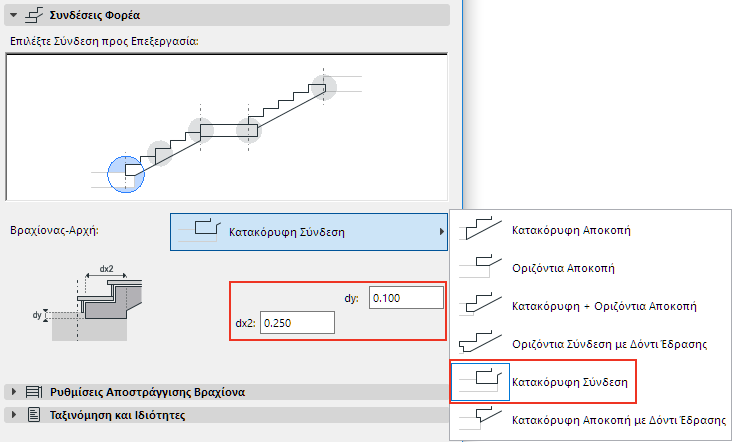

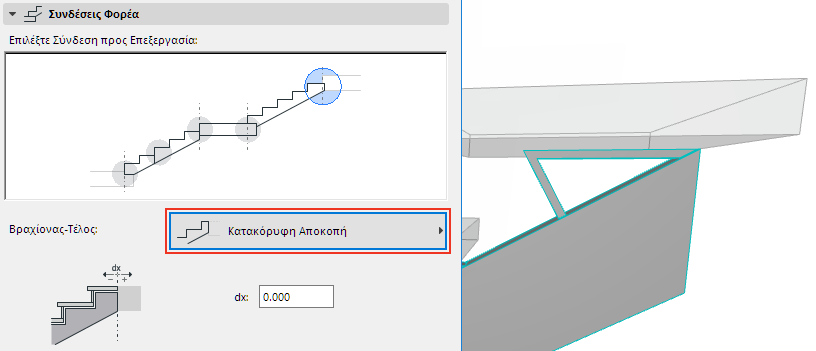

Άκρο Μονολιθικού Βραχίονα: Ρύθμιση Κατακόρυφης Αποκοπής

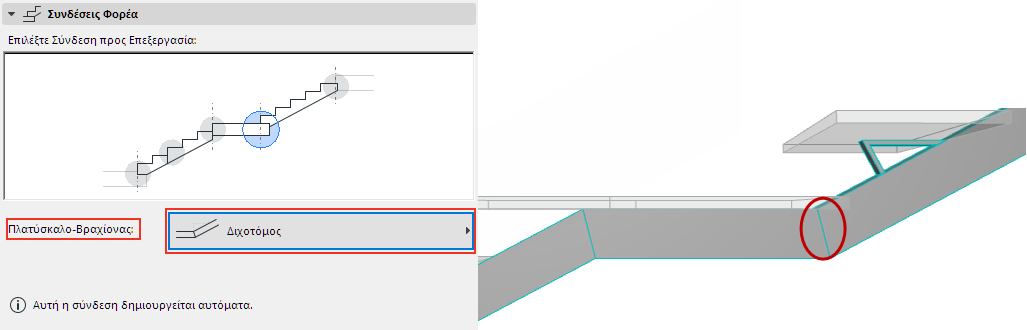

Σύνδεση Πλατύσκαλου - Βραχίονα: Διχοτόμος

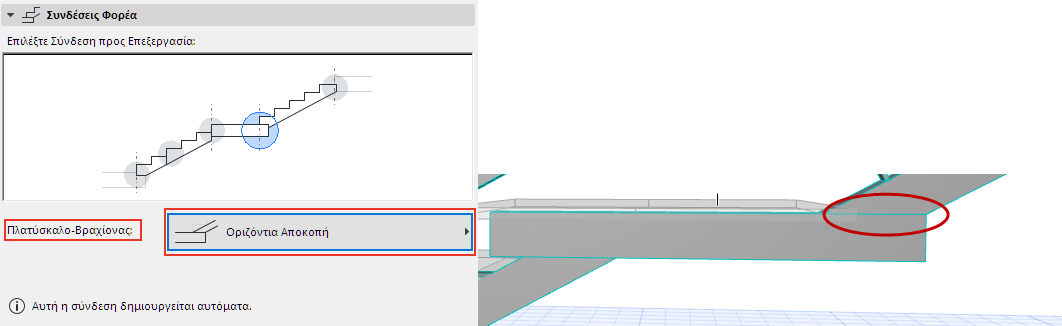

Σύνδεση Πλατύσκαλου - Βραχίονα: Οριζόντια
Χρησιμοποιήστε τον εξής τύπο σύνδεσης για να δημιουργήσετε χώρο για ένα προστιθέμενο στοιχείο (π.χ. Υποστύλωμα):

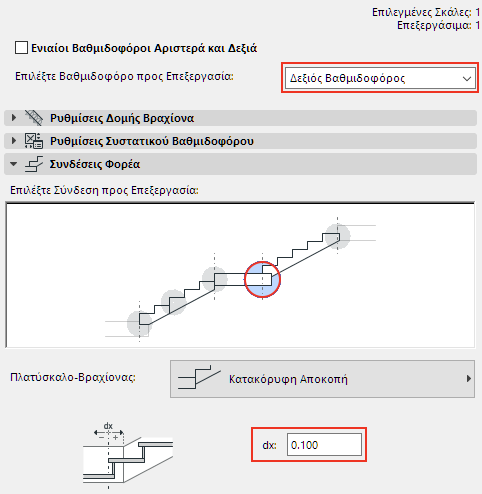

Σύνδεση Βαθμιδοφόρου Βραχίονα - Πλατύσκαλου: Ρύθμιση Κατακόρυφης Αποκοπής για Προσθήκη Διάκενου
