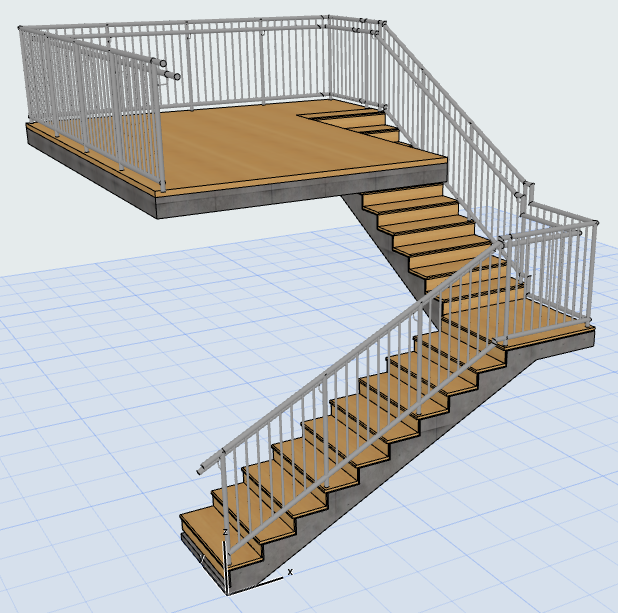

Το Εργαλείο Κιγκλίδωμα σας επιτρέπει να δημιουργείτε οποιοδήποτε τυπικό ή μοναδικό Κιγκλίδωμα, το οποίο είναι ένα 3D στοιχείο κτηρίου. Ένα Κιγκλίδωμα μπορεί να είναι συσχετισμένο με τα εξής 3D στοιχεία: Σκάλες, Πλάκες, Τοίχους, Στέγες και Ανάγλυφα.
Η εισαγωγή Κιγκλιδώματος είναι παρόμοια με την εισαγωγή μίας πολυΓΡΑΜΜΗΣ, και αποτελείται από Κόμβους και Τμήματα. Στην Κάτοψη, οι αλληλεπιδράσεις με το Κιγκλίδωμα είναι παρόμοιες με εκείνες μίας πολυΓΡΑΜΜΗΣ.
Ο διαδραστικός Επεξεργαστής Μοτίβου σας βοηθάει να συνθέσετε ένα μοτίβο Κιγκλιδώματος, ειδικό για κάθε Τμήμα.
Όπως η Σκάλα και το Τοιχοπέτασμα, το Εργαλείο Κιγκλίδωμα είναι ένα ιεραρχικό στοιχείο που αποτελείται από μία κύρια διάταξη και τα συστατικά της: διάφορους ορθοστάτες, ράβδους, και/ή πάνελ. Αυτά είναι GDL στοιχεία τα οποία χρησιμοποιούν Δομικά Υλικά και/ή Ειδικές διατομές/προφίλ.
Συστατικά Κιγκλιδώματος
•Η Άνω Ράβδος βρίσκεται στο άνω μέρος του Τμήματος.
•Το κιγκλίδωμα μπορεί να περιέχει έως δύο Χειρολισθήρες, καθένας από τους οποίους μπορεί να είναι διπλός στις δύο πλευρές του Κιγκλιδώματος. (Οι δύο χειρολισθήρες μπορούν να έχουν διαφορετικές εγκάρσιες τομές).
•Οι Ράβδοι είναι γενικά οριζόντια στοιχεία. Μπορείτε να τις αποκλίνετε κατακορύφως στο Τμήμα Κιγκλιδώματος ή να τις τοποθετείτε σε οποιοδήποτε ύψος. Οι εγκάρσιες τομές (διατομές) των Ράβδων μπορούν να διαφέρουν μεταξύ τους.
•Όλα τα οριζόντια στοιχεία (Άνω Ράβδος, Χειρολισθήρες, Ράβδοι) μπορούν να έχουν Συνδέσεις και Άκρα που προστίθενται σε οποιοδήποτε άκρο τους.
•Μπορείτε να προσθέτετε πολλαπλούς Εσωτερικού Ορθοστάτες στο μοτίβο.
•Οι Κιγκλίδες συνθέτουν ένα μοτίβο εντός του μοτίβου.
•Τα Πάνελ "γεμίζουν" την περιοχή μεταξύ της Άνω Ράβδου, των Ράβδων, των Εσωτερικών Ορθοστατών ή των ορίων Τμήματος.
•Για τα Πάνελ και τους Ορθοστάτες, μπορείτε να επιλέξετε όχι μόνο ενσωματωμένα GDL συστατικά, αλλά και ειδικά, που αποθηκεύτηκαν χρησιμοποιώντας μία προκαθορισμένη υποκατηγορία Κιγκλιδώματος.
Οι Επιλογές Άποψης Μοντέλου προσφέρουν τρία Επίπεδα Λεπτομέρειας (Πλήρης, Απλοποιημένη και Σχηματική) για εμφάνιση και εξαγωγή Κιγκλιδωμάτων σε Τομές/Όψεις, στο 3D παράθυρο και στο παράθυρο 3D Εγγράφου.
Δείτε: Επιλογές Κιγκλιδώματος.
