Ρυθμίσεις Κιγκλιδώματος: Γεωμετρία και Εμφάνιση Συμβόλου
Η ιεραρχικά ανώτερου επιπέδου σελίδα των Ρυθμίσεων του Εργαλείου Κιγκλίδωμα ελέγχει συνολικά τα Κιγκλιδώματα.
Σε αυτήν τη σελίδα Ρυθμίσεων, ρυθμίζετε τον Αρχικό της Όροφο και οποιαδήποτε απόκλισή της, καθώς και την εμφάνισή της στην Κάτοψη αλλά και την εμφάνιση του Σημαδιού Διακοπής.
Κιγκλίδωμα: Γεωμετρία και Τοποθέτηση
Διαλέξτε τους ορόφους στους οποίους θα πρέπει να εμφανίζεται το 2D σύμβολο του Κιγκλιδώματος.
Διατάξεις Εμφάνισης Κιγκλιδώματος (Εμφάνιση σε Ορόφους)
Αλλάξτε την εμφάνιση συμβόλου Κιγκλιδώματος, ανά όροφο.
Κάτοψη Κιγκλιδώματος Συστατικά Συμβόλου
Εμφάνιση ή απόκρυψη κάθε συστατικού συμβόλου του Κιγκλιδώματος (προαιρετική υποκατάσταση των ορισμών εμφάνισης/απόκρυψης των Επιλογών Άποψης Μοντέλου.)
Ρυθμίσεις Κιγκλιδώματος: Υπερισχύοντα Συμβόλου Κάτοψης
Εφαρμόστε υπερισχύουσες ρυθμίσεις εμφάνισης ολόκληρου του 2D συμβόλου Κιγκλιδώματος (γραμμές, πένες, ράστερ).
Καθορίστε την απεικόνιση του Σημαδιού Διακοπής.
Ρύθμιση Χαρακτηριστικών για Κάθε Συστατικό Κιγκλιδώματος
Πώς να ρυθμίσετε τα χαρακτηριστικά και να διαλέξετε έναν τύπο συμβόλου για τα συστατικά Κιγκλιδώματος.

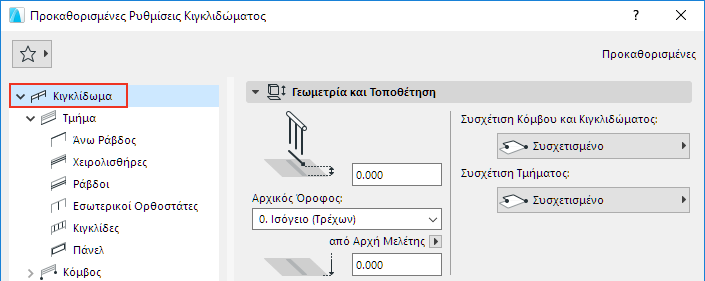

Κιγκλίδωμα: Γεωμετρία και Τοποθέτηση
Επιλέξτε μία από τις ακόλουθες ρυθμίσεις για τον Αρχικό Όροφο:
•Τρέχων: Ο Αρχικός Όροφος ενός Κιγκλιδώματος θα είναι ο τρέχων όροφος, στον οποίο τοποθετείται.
•Επιλέξτε έναν όροφο με τον οποίο θα συνδεθεί η βάση του Κιγκλιδώματος. Κάντε κλικ στο Επιλογή Ορόφου για να εμφανίσετε την πλήρη λίστα των ορόφων της μελέτης, εάν δεν εμφανίζονται όλοι.
Απόκλιση Κιγκλιδώματος από Αρχικό Όροφο
Προαιρετικά, καθορίστε μία απόκλιση της βάσης του Κιγκλιδώματος από τον Αρχικό του Όροφο. (Για συσχετισμένα Κιγκλιδώματα, το πεδίο απόκλισης είναι γκριζαρισμένο, επειδή το Κιγκλίδωμα ακολουθεί τον Αρχικό Όροφο του γονικού του στοιχείου).
Κάτω Στάθμη [από στάθμη Αναφοράς]
Σημείωση: Για συσχετισμένα Κιγκλιδώματα, αυτό το πεδίο είναι γκριζαρισμένο, επειδή το Κιγκλίδωμα ακολουθεί τον Αρχικό Όροφο του γονικού του στοιχείου.
Υπολογίζει το τρέχον υψόμετρο της γραμμής αναφοράς Κιγκλιδώματος, μετρημένου από την στάθμη Αναφοράς (εξ ορισμού, αυτή η στάθμη Αναφοράς είναι η Αρχή Μελέτης).
Όπως και στις Μορφές, η τιμή Κάτω Στάθμης του Κιγκλιδώματος εμφανίζει το τρέχον υψόμετρο (στάθμη) του χαμηλότερου σημείου του Κιγκλιδώματος. Το ύψος Κιγκλιδώματος είναι μετρημένο από αυτήν την τιμή.
Αν χρειάζεται, πατήστε στο pop-up βελάκι για να αλλάξετε τη στάθμη Αναφοράς.
Σημείωση: Οι στάθμες Αναφοράς καθορίζονται στο Επιλογές > Προτιμήσεις Μελέτης > Στάθμες Αναφοράς.

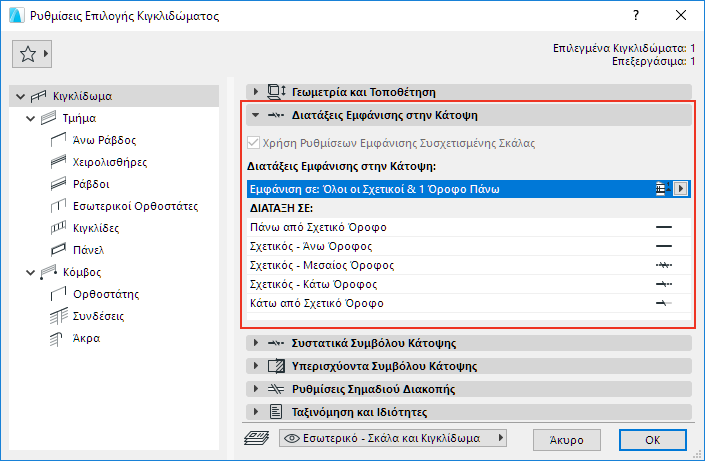

Διατάξεις Εμφάνισης Κιγκλιδώματος (Εμφάνιση σε Ορόφους)
Χρησιμοποιήστε αυτό το πάνελ για να καθορίσετε τον τρόπο εμφάνισης του Ορατού/Κρυμμένου τμήματος του συμβόλου Κιγκλιδώματος σε κάθε όροφο.
Χρήση Ρυθμίσεων Σημαδιού Διακοπής των Συσχετισμένων Σκαλών
Εξ ορισμού, αυτό το κουτάκι είναι τσεκαρισμένο. Εάν το Κιγκλίδωμα είναι συσχετισμένο με μία Σκάλα, τότε θα εμφανίζεται στους ίδιους ορόφους που εμφανίζεται η Σκάλα, χρησιμοποιώντας τις ίδιες επιλογές Διάταξης και τις ίδιες ρυθμίσεις Σημαδιού Διακοπής.
Αυτές οι επιλογές ορίζονται για την Σκάλα στο Διατάξεις Εμφάνισης Σκάλας (Εμφάνιση σε Ορόφους).
Εμφάνιση σε Ορόφους
Χρησιμοποιήστε το pop-up για να ορίσετε τους Ορόφους στους οποίους θα πρέπει να εμφανίζεται το 2D σύμβολο του Κιγκλιδώματος.
Οι όροφοι που καθορίζετε (για παράδειγμα, “Όλοι οι Σχετικοί και 1 Όροφο Πάνω”) αναφέρονται στο πεδίο παρακάτω (κάτω από το “ΔΙΑΤΑΞΗ ΣΕ”).
Σχετικός Όροφος είναι ένας όροφος ο οποίος τέμνεται φυσικά με το Κιγκλίδωμα.

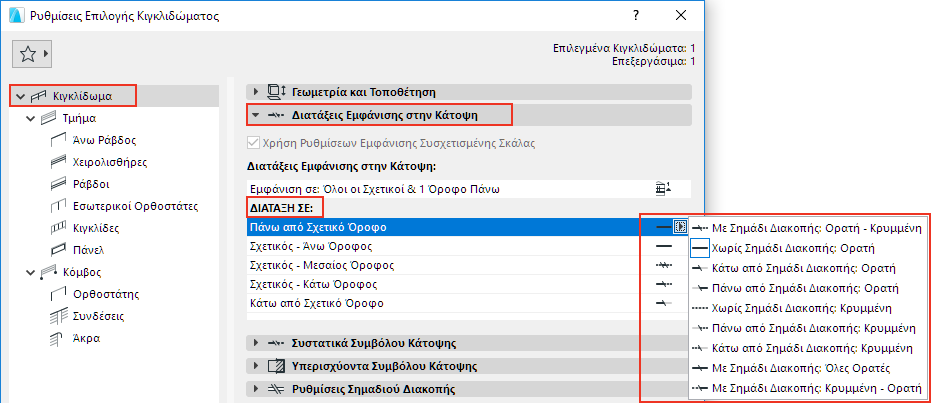

ΔΙΑΤΑΞΗ ΣΕ (Εμφάνιση Κιγκλιδώματος σε Κάθε Όροφο)
Κάτω από το ΔΙΑΤΑΞΗ ΣΕ: Κάντε κλικ στο όνομα κάθε Ορόφου και στη συνέχεια επιλέξτε τον τρόπο εμφάνισης του Κιγκλιδώματος σε αυτόν τον όροφο:
•Σημάδι Διακοπής: Με ή χωρίς ένα Σημάδι Διακοπής
•Ορατά - Κρυμμένα Χαρακτηριστικά: Για να χρησιμοποιήσετε Ορατά ή Κρυμμένα χαρακτηριστικά στα εμφανιζόμενα τμήματα του Κιγκλιδώματος. Το σύνολο Χαρακτηριστικών (για κρυμμένο και ορατό τμήμα) ορίζεται για κάθε συστατικό συμβόλου στο πάνελ Συστατικά Συμβόλου Κάτοψης (δείτε παρακάτω).
Ορατά Τμήματα και Κρυμμένα Τμήματα
Τα “Ορατά Τμήματα” Κιγκλιδώματος αντιπροσωπεύουν την πρωτεύουσα απεικόνιση του Κιγκλιδώματος, και εμφανίζονται χρησιμοποιώντας τον τύπο γραμμής “Ορατά” (συνήθως μία συνεχής γραμμή).
Τα “Κρυμμένα Τμήματα” Κιγκλιδώματος αντιπροσωπεύουν την δευτερεύουσα απεικόνιση του Κιγκλιδώματος, και εμφανίζονται χρησιμοποιώντας τον τύπο γραμμής “Κρυμμένα” (συνήθως μία διακεκομμένη γραμμή).
Τα Ορατά τμήματα είναι συνήθως κάτω από το Σημάδι Διακοπής, ενώ τα Κρυμμένα τμήματα είναι συνήθως πάνω από το Σημάδι Διακοπής.

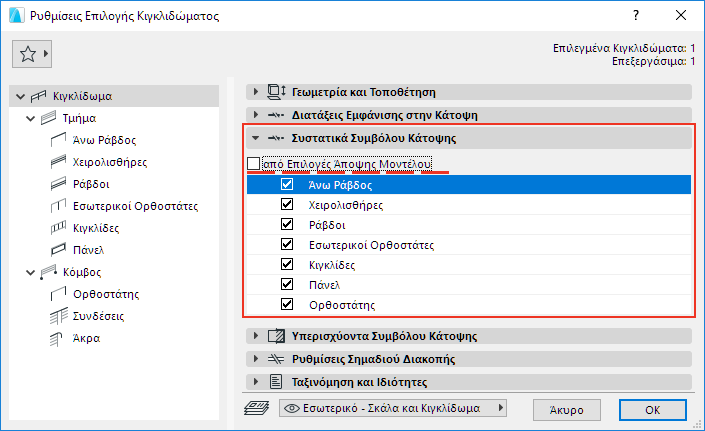

Κάτοψη Κιγκλιδώματος Συστατικά Συμβόλου
Χρησιμοποιήστε αυτό το πάνελ για να ελέγξετε την εμφάνιση (ΝΑΙ ή ΟΧΙ) των συστατικών 2D συμβόλου Κιγκλιδώματος.
Εμφάνιση/Απόκρυψη Συστατικών Συμβόλου: Από Επιλογές Άποψης Μοντέλου
Τσεκάρετέ το για εμφάνιση/κρύψιμο του 2D συστατικού του Κιγκλιδώματος, όπως ορίστηκε στο Έγγραφο > Άποψη Μοντέλου > Επιλογές Άποψης Μοντέλου (Επιλογές Κιγκλιδώματος).
Δείτε: Επιλογές Άποψης Μοντέλου για Κιγκλιδώματα.
Εμφάνιση/Απόκρυψη Συστατικών Συμβόλου: Προσαρμογή στις Ρυθμίσεις Κιγκλιδώματος
Μη τσεκάρετε το “από Επιλογές Άποψης Μοντέλου” και χρησιμοποιήστε την πιο κάτω λίστα για να καθορίσετε τα σύμβολα που θα εμφανίζονται ή θα κρύβονται αυτού του Κιγκλιδώματος.

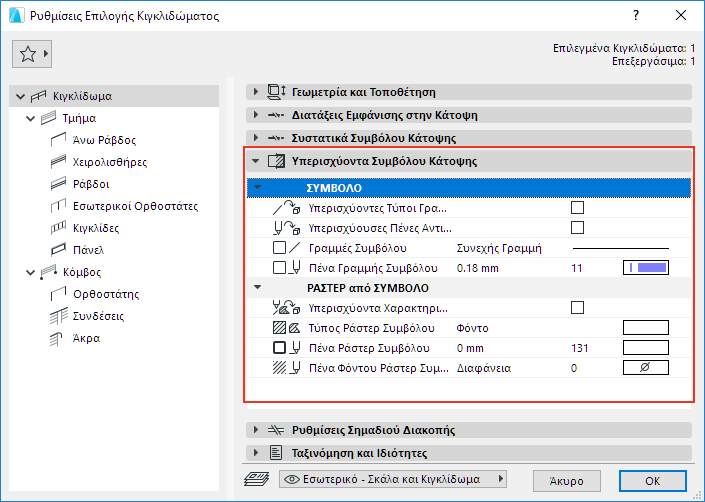

Ρυθμίσεις Κιγκλιδώματος: Υπερισχύοντα Συμβόλου Κάτοψης
Χρησιμοποιήστε αυτό το πάνελ για να εφαρμόσετε προαιρετικά υπερισχύουσες ρυθμίσεις εμφάνισης ολόκληρου του 2D συμβόλου Κιγκλιδώματος (γραμμές, πένες, ράστερ).
•Για να εφαρμόσετε υπερισχύουσα Γραμμή/Πένα/Ράστερ: Τσεκάρετε το αντίστοιχο κουτάκι Υπερίσχυσης και στη συνέχεια επιλέξτε ένα χαρακτηριστικό από τους πιο κάτω ελέγχους.

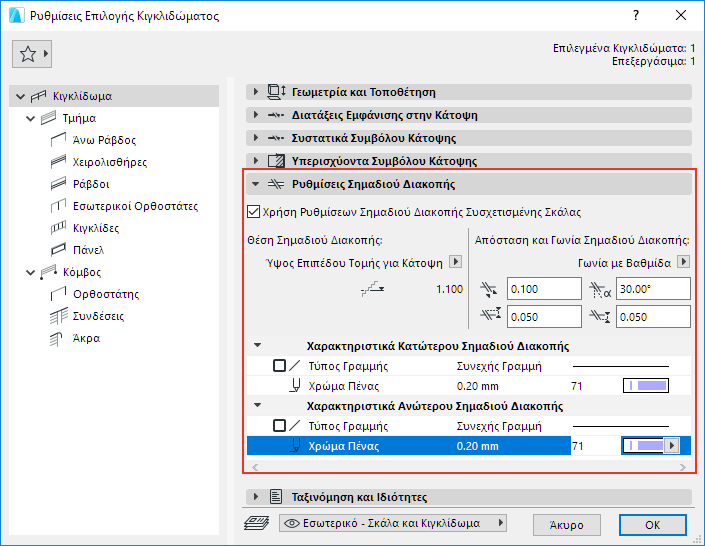

Χρησιμοποιήστε αυτούς τους ελέγχους για να καθορίσετε την εμφάνιση Σημαδιού Διακοπής για το Κιγκλίδωμα.
Σημείωση: Για ένα Κιγκλίδωμα συσχετισμένο με μία Σκάλα: Τσεκάρετε το Χρήση Ρυθμίσεων Εμφάνισης και Σημαδιού Διακοπής Συσχετισμένης Σκάλας για να εφαρμόσετε τις σχετικές ρυθμίσεις σε αυτό το Κιγκλίδωμα.
•Θέση: Τοποθετήστε το Σημάδι Διακοπής στο Επίπεδο Τομής για Κάτοψη, ή ορίστε ένα Προσαρμοσμένο Ύψος χρησιμοποιώντας τα δύο πεδία.
•Απόσταση μεταξύ των δύο τμημάτων Σημαδιού Διακοπής και την Γωνία τμήματος (ορίζεται ως προς την Οριζόντια ή την Κάθετη)
•Επεκτάσεις από τα τμήματα Σημαδιού Διακοπής
•Χαρακτηριστικά (Τύπος Γραμμής, Χρώμα Πένας) ανώτερης και κατώτερης γραμμής του Σημαδιού Διακοπής.

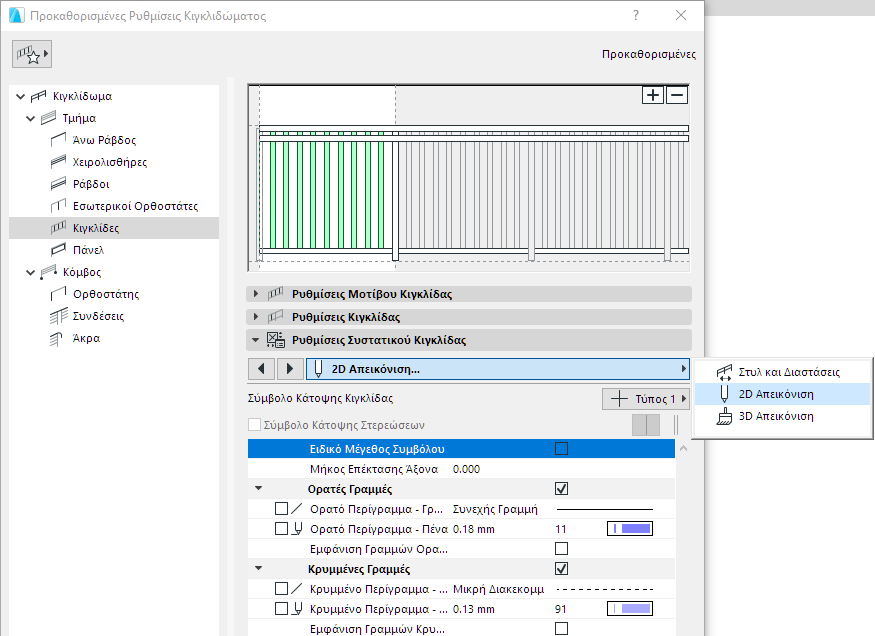

Ρύθμιση Χαρακτηριστικών για Κάθε Συστατικό Κιγκλιδώματος
Για να ρυθμίσετε χαρακτηριστικά, διαλέξτε ένα συστατικό Συμβόλου (π.χ. Κιγκλίδες) από την ιεραρχική δομή των Ρυθμίσεων Κιγκλιδώματος.
Για κάθε Συστατικό:
Χρησιμοποιήστε τις σελίδες 2D Απεικόνιση και 3D Απεικόνιση του Πάνελ Ρυθμίσεων Συστατικού για να ρυθμίσετε τα χαρακτηριστικά του - ξεχωριστά για το Ορατό και το Κρυμμένο τμήμα του συμβόλου, κατά περίπτωση.
Δείτε επίσης: Ορατά Τμήματα και Κρυμμένα Τμήματα.
