Ρυθμίσεις Σύνδεσης (Άνω Ράβδου, Χειρολισθήρα, Ράβδου)

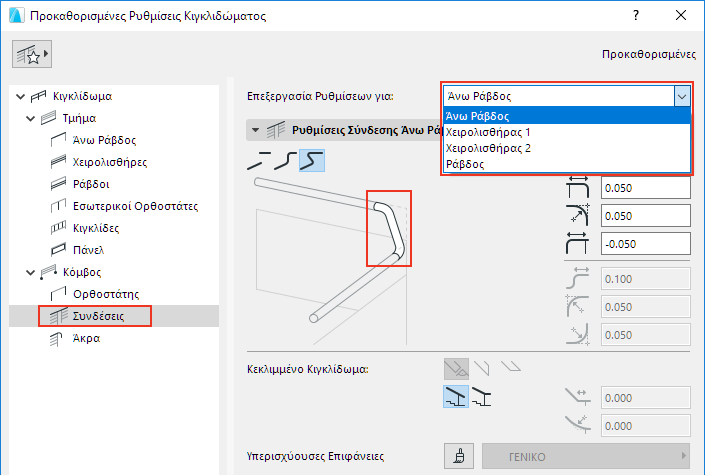

Για κάθε τύπο Ράβδου (Άνω Ράβδος, Χειρολισθήρες, κανονικοί Ράβδοι), χρησιμοποιήστε αυτές τις σελίδες ρυθμίσεων για να καθορίσετε την γεωμετρία στα συνδεόμενα Τμήματα, για κάθε τύπο ράβδου.
Μπορείτε να εμφανίζετε το τμήμα σύνδεσης χρησιμοποιώντας μία διαφορετική επιφάνεια από εκείνη των συνδεόμενων ράβδων (χρησιμοποιήστε τον έλεγχο Υπερισχύουσες Επιφάνειες).
Επιλέξτε τον τρόπο σύνδεσης του επιλεγμένου τύπου Ράβδου μεταξύ τμημάτων, χρησιμοποιώντας έναν από τους τρεις τύπους σύνδεσης:
•Χωρίς Σύνδεση: Οι Ράβδοι των παρακείμενων τμημάτων δεν θα συνδέονται. Προσθέστε μία προαιρετική επέκταση (θετική ή αρνητική) στο καθένα.
•Σχήματος S: Οι παρακείμενες Ράβδοι συνδέονται με έναν λαιμό σχήματος S που αποτελείται από οριζόντια και κατακόρυφα τμήματα.
Στα επεξεργάσιμα πεδία στα δεξιά, ορίστε την επέκταση (θετική ή αρνητική) καθώς και τιμές συναρμογής για κάθε τμήμα του λαιμού σύνδεσης.
Σημειώστε ότι η προεπισκόπηση τονίζει το τμήμα το οποίο επεξεργάζεστε.

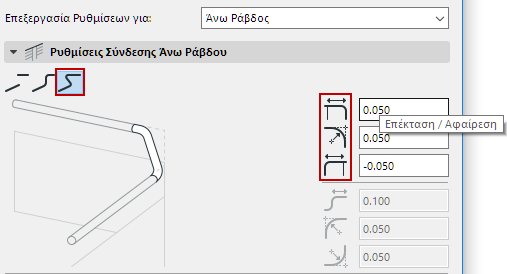

•Άμεση Σύνδεση: Συνδέστε τις δύο γειτονικές ράβδους, επεκτείνοντας τις και στη συνέχεια ενώνοντας τις μεταξύ τους. Στα επεξεργάσιμα πεδία στα δεξιά, ορίστε την επέκταση (θετική ή αρνητική, καθώς και μία τιμή συναρμογής για τα καμπύλα τμήματα που καμπυλώνουν τα οριζόντια τμήματα.

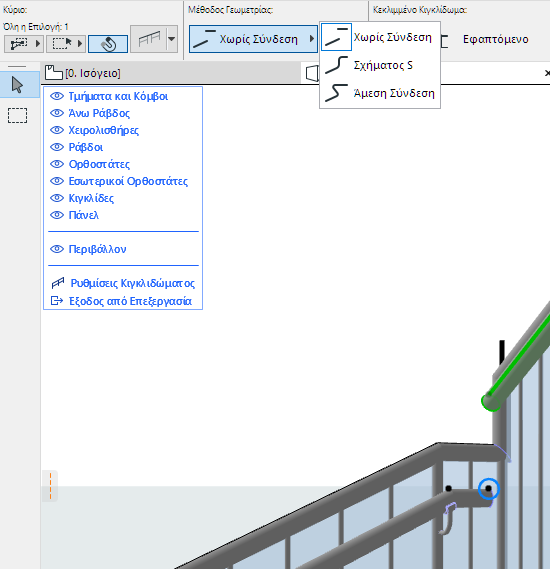

•Στη Φάση Επεξεργασίας, χρησιμοποιήστε την Παλέτα Πληροφοριών ή τις Ρυθμίσεις Άκρου για να προσαρμόσετε τις ρυθμίσεις οποιασδήποτε επιλεγμένης Σύνδεσης.
Κεκλιμένο Κιγκλίδωμα (Σύνδεση) - Γεωμετρία Άκρου

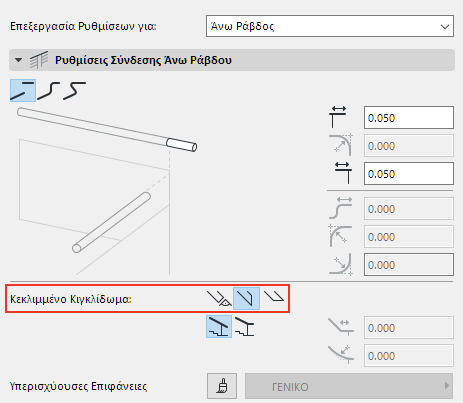

•Διαλέξτε τη γεωμετρία των άκρων του συνδεόμενου τμήματος ενός Κεκλιμένου Κιγκλιδώματος: καθέτως, κατακορύφως, ή οριζοντίως.
Κεκλιμένο Κιγκλίδωμα (Σύνδεση) - Εφαπτόμενο σε Τμήμα ή Οριζόντιo

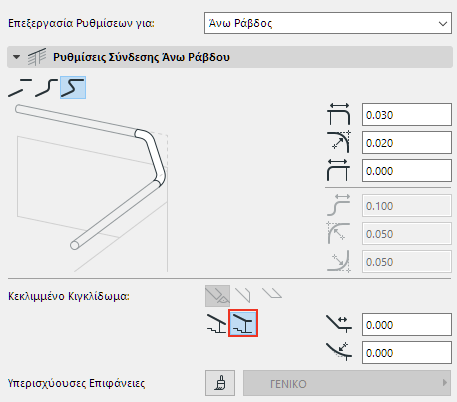

•Αλλάξτε την επιλογή για να προσθέσετε ένα οριζόντιο τμήμα στη Σύνδεση, εκεί όπου ένα κεκλιμένο κιγκλίδωμα συναντά μία οριζόντια στροφή.
•Εισάγετε το μήκος του προστιθέμενου τμήματος, καθώς και μία προαιρετική συναρμογή.

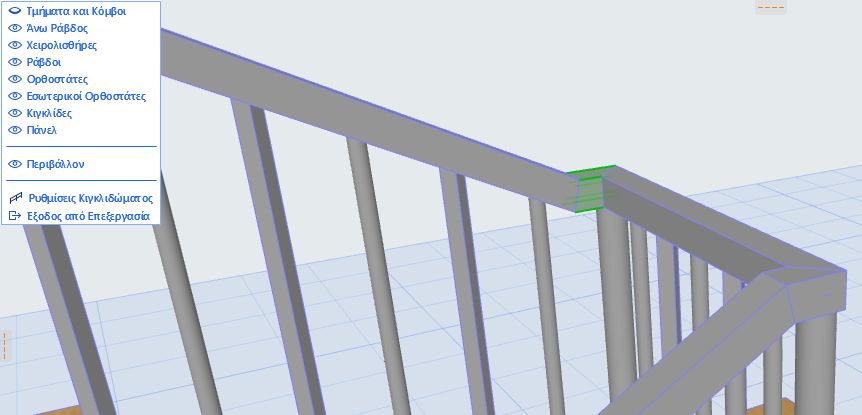

Το προκύπτον τμήμα στη φάση Επεξεργασίας:
