Άκρα Ράβδου (Άνω Ράβδος, Χειρολισθήρας, Ράβδος)

Κάθε τύπος Ράβδου (Άνω Ράβδος, Χειρολισθήρες, κανονικές Ράβδοι) μπορούν να έχουν ένα ή περισσότερα τμήματα Επέκτασης στα άκρα τους.

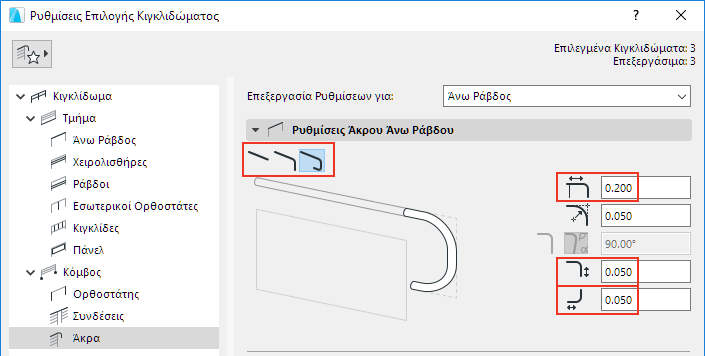

Στις Ρυθμίσεις Κιγκλιδώματος (σελίδα Άκρα), ρυθμίστε παραμέτρους άκρου, ξεχωριστά για κάθε τύπο Ράβδου, διαλέξτε μία από την pop-up λίστα:

Καθορισμός Γεωμετρίας Άκρου Ράβδου

Το Άκρο Ράβδου αποτελείται από μία Επέκταση η οποία μπορεί να πάρει τη μορφή μίας απλής ευθύγραμμης επέκτασης, μίας Καμπής, ή μίας Πλήρους Στροφής.

Διαλέξτε το άκρο που θέλετε από τις Ρυθμίσεις Άκρου. Τα μήκη Επέκτασης ρυθμίζονται στα πεδία που είναι δεξιά.

Σημειώσεις:

–Εάν δεν θέλετε να χρησιμοποιήσετε άκρο, ρυθμίστε το Μήκος Επέκτασης στο 0.

–Για τις απλές Ράβδους, διατίθεται μόνο μία απλή επέκταση.

–Για διπλούς χειρολισθήρες: Χρησιμοποιήστε την τέταρτη επιλογή για σύνδεση του χειρολισθήρα με τον δίδυμό του στην απέναντι πλευρά.

Δείτε:  Σύνδεση Άκρων του Διπλού Χειρολισθήρα.

Επεξεργασία Άκρων Ράβδου

Οι Ρυθμίσεις Άκρου που ορίζονται στις Ρυθμίσεις Κιγκλιδώματος εφαρμόζονται στα δύο άκρα της Ράβδου (Άνω Ράβδος/Χειρολισθήρας), αλλά μπορείτε να προσαρμόσετε οποιοδήποτε άκρο στη φάση Επεξεργασίας.

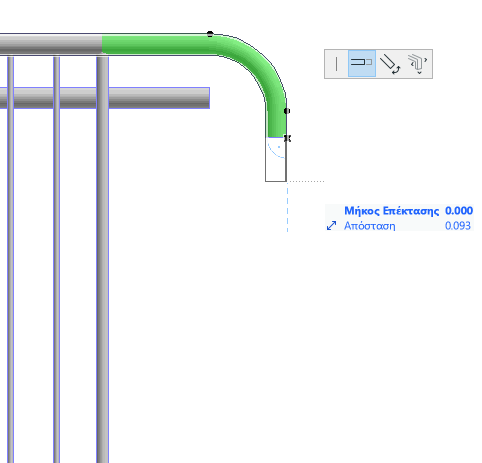

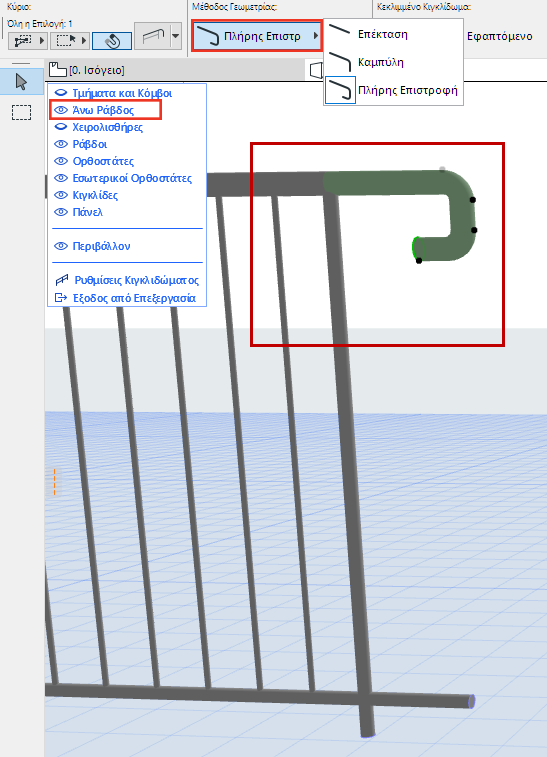

•Επεξεργαστείτε τα άκρα γραφικά στη φάση Επεξεργασίας, χρησιμοποιώντας τα χαρ. σημεία επεξεργασίας του μήκους Επέκτασης, της Ακτίνας, και/ή της Γωνίας του επιλεγμένου Άκρου. Όπου ένας έχει πολλαπλές πιθανές επεξεργασίες, εμφανίζεται η μικροΠαλέτα με τις επιλογές:

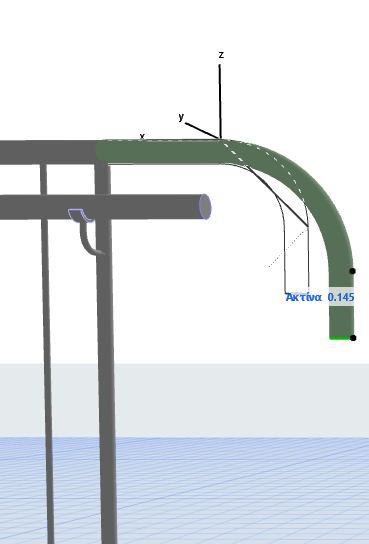

Γραφική Επεξεργασία Άκρων Ράβδου σε 3D και Τομή

•Χρησιμοποιήστε την Παλέτα Πληροφοριών ή τις Ρυθμίσεις Άκρου για να προσαρμόσετε τις ρυθμίσεις οποιουδήποτε επιλεγμένου Άκρου Ράβδου.

Κεκλιμένο Κιγκλίδωμα: Γεωμετρία Άκρου

Στην Παλέτα Πληροφοριών ή στις Ρυθμίσεις Κιγκλιδώματος, διαλέξτε τη γεωμετρία άκρου ενός Κεκλιμένου Κιγκλιδώματος: καθέτως, κατακορύφως, ή οριζοντίως.

Άκρο Κεκλιμένου Κιγκλιδώματος: Εφαπτόμενο σε Τμήμα ή Οριζόντιo

•Αλλάξτε αυτήν την επιλογή για το τελείωμα ενός κεκλιμένου Κιγκλιδώματος με ένα οριζόντιο τμήμα.

•Εισάγετε το μήκος του προστιθέμενου τμήματος, καθώς και μία προαιρετική συναρμογή.

Υπερισχύουσες Επιφάνειες

Εμφάνιση του συστατικού άκρου χρησιμοποιώντας μία διαφορετική επιφάνεια.

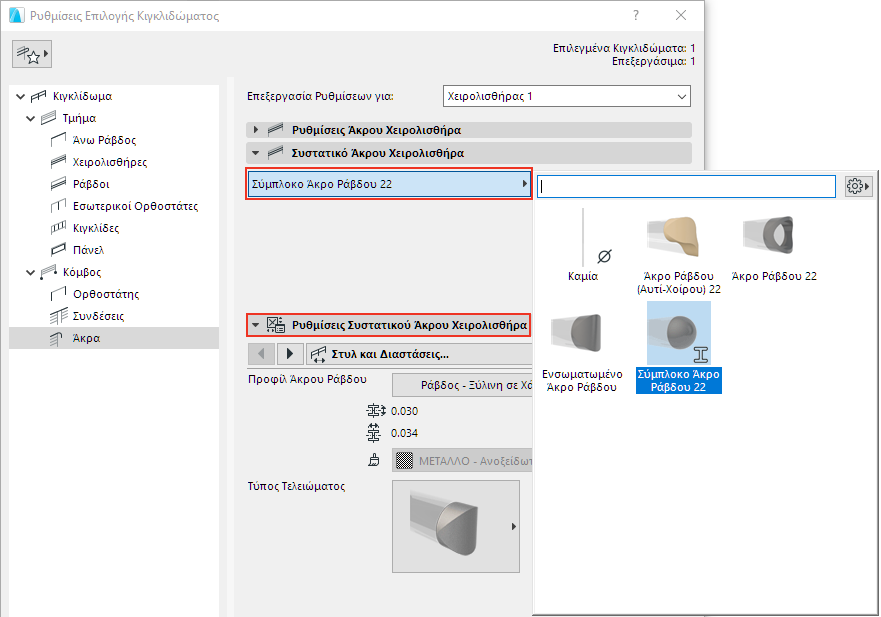

Προσθήκη Συστατικού Άκρου στο Άκρο Ράβδου

Το συστατικό Άκρου προστίθεται στο τμήμα Επέκτασης της ράβδου.

1.Από το Πάνελ Συστατικού Άκρου, διαλέξτε το επιθυμητό αντικείμενο Άκρου Ράβδου, εάν χρειάζεται.

2.Χρησιμοποιήστε το πάνελ Ρυθμίσεις Συστατικού Άκρου Ράβδου για να ρυθμίσετε τις παραμέτρους του.
