Από την Εργαλειοθήκη, επιλέξτε το Εργαλείο Μορφή και στη συνέχεια επιλέξτε μία Μέθοδο Γεωμετρίας από την Παλέτα Πληροφοριών.

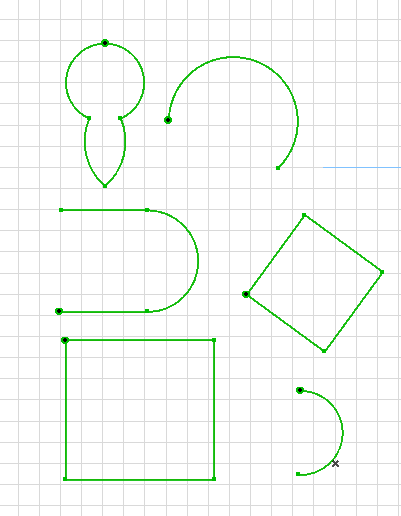

Χρησιμοποιήστε την ακόλουθη μέθοδο για να δημιουργήσετε 2D γραμμές, πολυΓΡΑΜΜΕΣ, καμπύλες και κλειστά πολύγωνα στην Κάτοψη ή στο 3D Παράθυρο.
•Πολυγωνικός
•Ορθογωνική και Ορθογωνική Ελεύθερης-Στροφής
•Καμπύλη - Κέντρο και Ακτίνα
•Καμπύλη - Περιφέρεια
Η διαδικασία εισαγωγής με αυτές τις μεθόδους γεωμετρίας λειτουργεί όπως στα εργαλεία 2D σχεδίασης του Archicad.

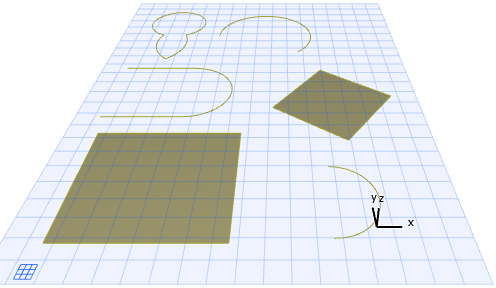

Ωστόσο, το αποτέλεσμα είναι μία έδρα Μορφής ή μία γραμμή Μορφής, αντί ένα 2D πολύγωνο ή γραμμή: εμφανίζεται στο 3D παράθυρο, αλλά δεν έχει γεωμετρικές παραμέτρους (π.χ. πάχος). Μπορείτε να χρησιμοποιήσετε τις προκύπτουσες 3D γραμμές και επιφάνειες στο 3D παράθυρο, για σκοπούς τεκμηρίωσης ή σκιτσαρίσματος.
Ορθογωνική Ελεύθερης Στροφής
Η Ορθογωνική Ελεύθερης Στροφής μέθοδος εισαγωγής του εργαλείου Μορφή σας επιτρέπει να σχεδιάσετε το ορθογώνιο σε οποιοδήποτε επίπεδο στον χώρο.
1.Στο 3D παράθυρο, επιλέξτε την Ορθογωνική Ελεύθερης Στροφής μέθοδο.
2.Κάντε κλικ δύο φορές για να σχεδιάσετε την πρώτη ακμή του ορθογωνίου. Μπορείτε να σχεδιάσετε αυτή την ακμή σε οποιοδήποτε επίπεδο στον χώρο.
3.Κάντε κλικ για να τοποθετήσετε την απέναντι κορυφή του ορθογωνίου. Μπορείτε να έλκεστε από οποιοδήποτε σημείο στον χώρο.
