Βασική Επεξεργασία Μορφής: Σωλήνας

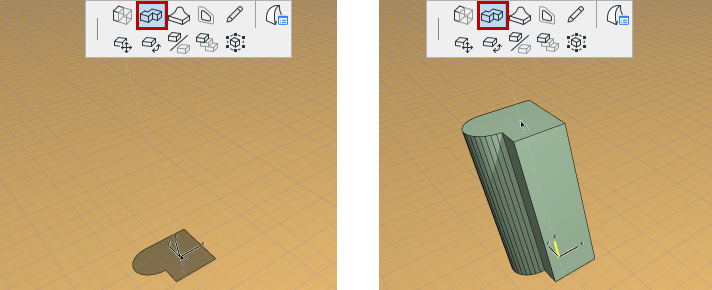

Χρησιμοποιήστε την εντολή Σωλήνας για να επεκτείνετε οποιαδήποτε έδρα Μορφής σε σωλήνα, αλλάζοντας κατεύθυνση και επίπεδα όσες φορές θέλετε.
1.Κάντε κλικ οπουδήποτε, σε μία έδρα της Μορφής.
2.Από την μικροΠαλέτα, επιλέξτε την εντολή Σωλήνας.
3.Αρχίστε να σχεδιάζετε το Σωλήνα, κάνοντας κλικ για να τοποθετήσετε τα τμήματα στη σειρά.
Σημείωση: Το πρώτο τμήμα πρέπει να σχεδιαστεί κάθετα στην έδρα που κάνατε κλικ.
–Μπορείτε να χρησιμοποιήσετε το Μαγικό Ραβδί για να βρείτε τα ίχνη μίας διαδρομής για τον Σωλήνα, γύρω από ένα κλειστό πολύγωνο (με την προϋπόθεση ότι τα επίπεδα του πολυγώνου και του προφίλ του σωλήνα δεν είναι συνεπίπεδα).
–Αλλάξτε το επίπεδο επεξεργασίας, όπως είναι απαραίτητο.
–Για αναίρεση του τελευταίου τμήματος, χρησιμοποιήστε από τη μικροΠαλέτα την εντολή Πηγαίνετε πίσω.
4.Κάντε διπλό-κλικ για να ολοκληρώσετε τον Σωλήνα.
Σημείο Αναφοράς Σωλήνα

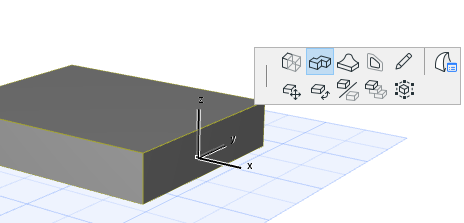

Το σημείο που κάνατε κλικ στην έδρα της Μορφής για να εμφανιστεί η μικροΠαλέτα είναι το σημείο αναφοράς του Σωλήνα (το σημείο από το οποίο θα σύρετε τον σωλήνα).

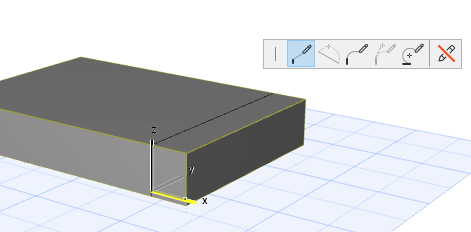

Εντούτοις, μόλις επιλέξετε την εντολή Σωλήνας από τη μικροΠαλέτα, μπορείτε να κάνετε κλικ οπουδήποτε αλλού στην έδρα (ή το περίγραμμά της), ώστε να χρησιμοποιήσετε αυτό το νέο σημείο που κάνατε κλικ, ως σημείο αναφοράς:
