Μετασχηματισμός Μορφών: Εξομάλυνση και Συγχώνευση Εδρών

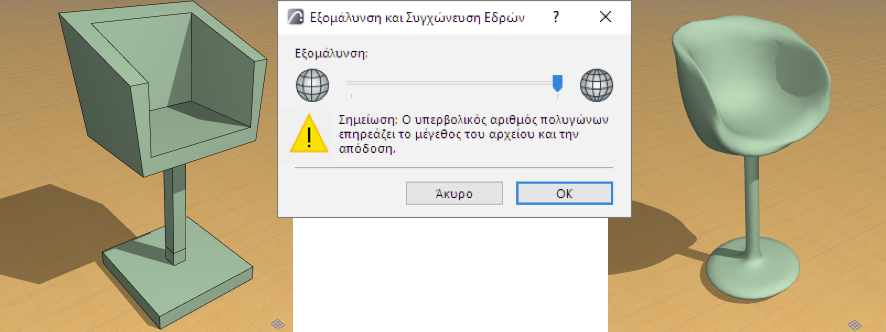

Χρησιμοποιήστε αυτή την εντολή εάν έχετε δημιουργήσει ένα βασικό μοντέλο και θέλετε να πετύχετε ένα περισσότερο στρογγυλεμένο αποτέλεσμα, με ένα μόνον κλικ.

Εξομάλυνση μίας Μη Στερεάς Μορφής

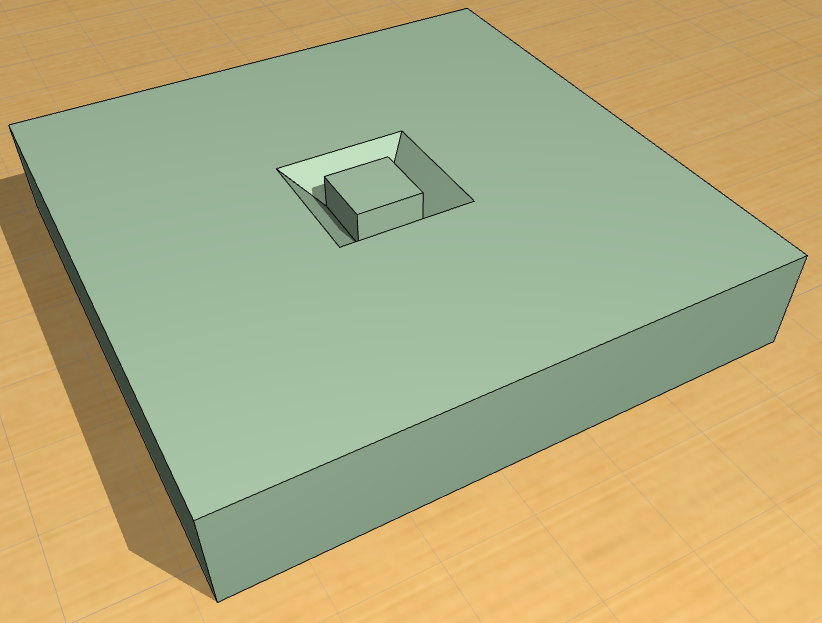

Για παράδειγμα, θα αρχίσουμε με την ακόλουθη κοίλη Μορφή.

Για να πετύχετε ένα ομαλότερο αποτέλεσμα:

1.Επιλέξτε τη Μορφή ή ένα υποστοιχείο.

2.Χρησιμοποιήστε το Σχεδίαση > Τροποποίηση Μορφής > Εξομάλυνση και Συγχώνευση Εδρών.

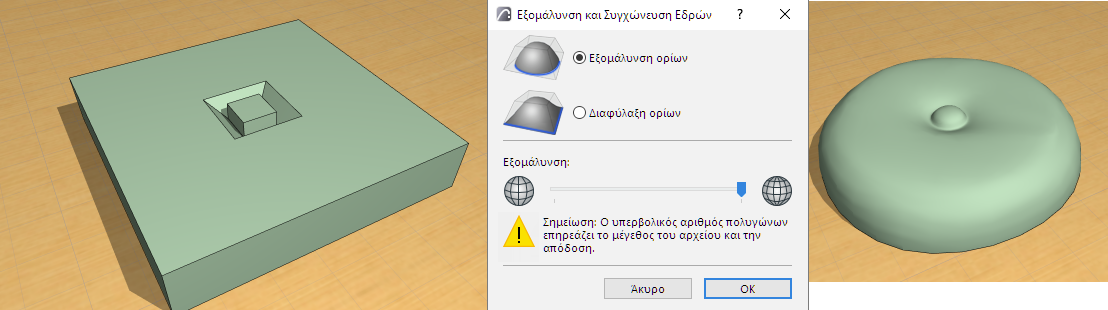

3.Εμφανίζεται ο διάλογος Εξομάλυνση και Συγχώνευση Εδρών.

Δεδομένου ότι η τρέχουσα (μη-στερεά) Μορφή έχει εξωτερικά όρια (ακμές που δεν γειτονεύουν με οποιεσδήποτε έδρες), μπορείτε να επιλέξετε πώς θα χειριστείτε αυτά τα όρια:

•Εξομάλυνση ορίων: σημαίνει ότι οι ακμές-όρια των επιλεγμένων στοιχείων(ου) ή υποστοιχείων θα συμμετέχουν στην εξομάλυνση:

•Διαφύλαξη ορίων: σημαίνει ότι οι ακμές-όρια των επιλεγμένων στοιχείων(ου) ή υποστοιχείων θα παραμείνουν ανέπαφες και μόνον τα εσωτερικά τμήματα θα εξομαλυνθούν.

•Επίπεδο Υποδιαίρεσης: Χρησιμοποιήστε τον συρόμενο διακόπτη για να ρυθμίσετε το μέγεθος του τριγωνισμού (υποδιαίρεση) που θέλετε να πετύχετε. Θα πρέπει να γνωρίζετε ότι ένα υψηλότερο επίπεδο υποδιαίρεσης που χρησιμοποιείται σε σύνθετες ή πολλαπλές Μορφές, μπορεί να οδηγήσει σε έναν μεγάλο αριθμό πολυγώνων που θα επηρεάσει το μέγεθος του μοντέλου και τις επιδόσεις του Archicad.

Εξομάλυνση μίας Στερεάς Μορφής

Σε μία στερεά Μορφή δεν έχετε ακμές-όρια που "βρίσκονται" στο κενό. Επομένως, όλα τα επιλεγμένα τμήματα συμμετέχουν στην υποδιαίρεση:
